3. Anschlagring entfernen. Dazu die Klinge eines Schlitzschraubendrehers unter die Kerbe zum
Entfernen einführen und heraushebeln. Den Anschlagring nach vorne vom Druckluftzylinder
wegschieben.
Vorsicht beim Entfernen der Teile, um keine Kratzer außen auf dem Druckluftzylinder zu
ACHTUNG
hinterlassen.
!
4. Den Spannring nach vorne vom Druckluftzylinder wegschieben.
5. Die Nut des Anschlagringes auf Verschleiß und bleibende Verformung prüfen. Bei
übermäßigem Verschleiß oder Schäden lesen Sie in Kapitel 9.3 die Informationen zum
Reparaturservice.
B. Montage

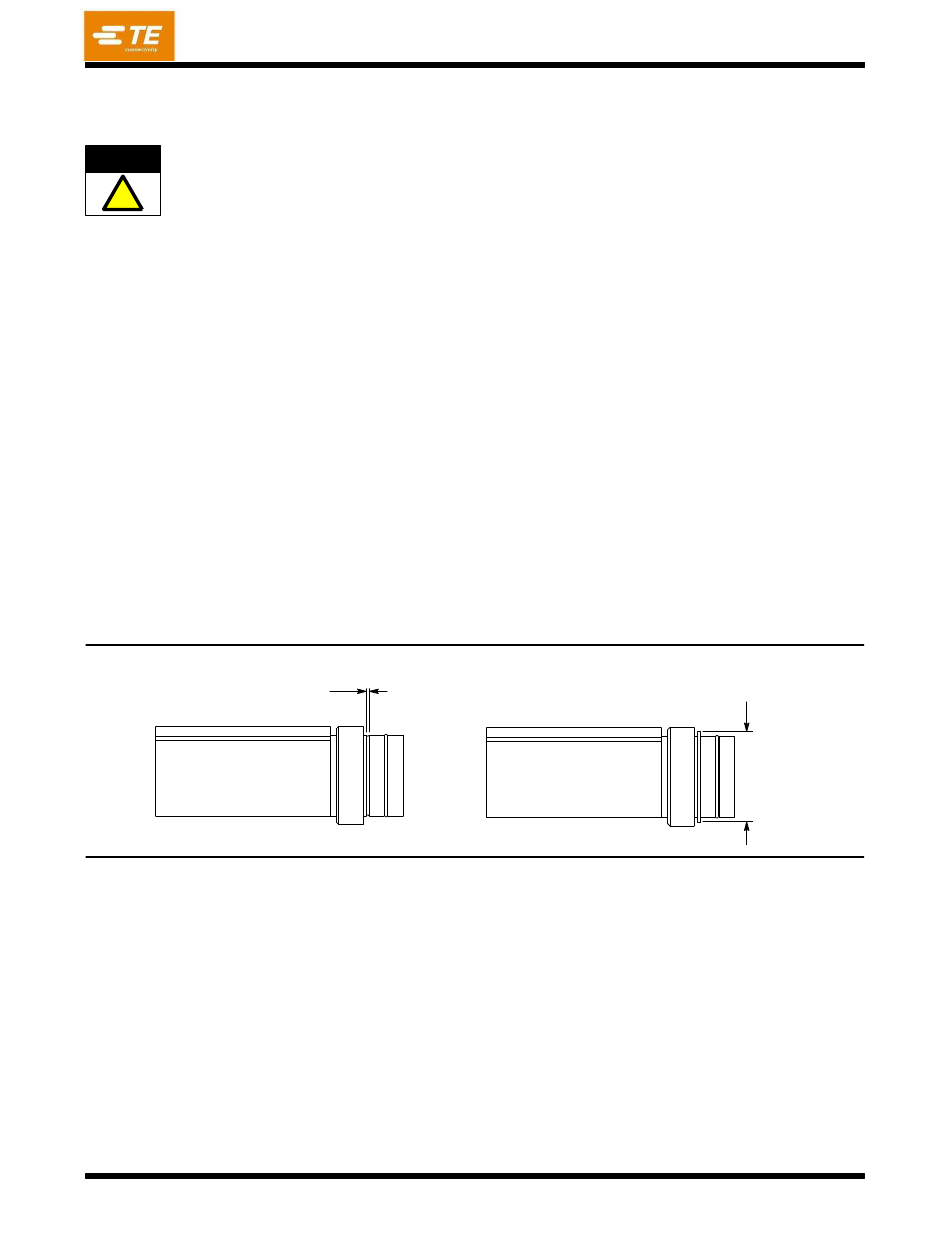

1. Mit einem Messschieber die Breite der Anschlagringnut messen. Siehe Abbildung 8. Mit dem
ermittelten Maß in Abbildung 9 nachsehen, ob der Anschlagring weiterhin verwendet werden kann.
2. Den Spannring von vorne auf den Druckluftzylinder schieben.
3. Den Spannring von vorne auf den Druckluftzylinder schieben und ihn vorsichtig in die
Anschlagringnut einsetzen. Den Ring nicht verformen.
4. Gleitring montieren.
5. Die Werkzeugbaugruppe einer Sichtprüfung unterziehen um sicherzustellen, dass Spannring,
Anschlagring und Gleitring korrekt montiert sind.
6. Mit einem Messschieber den Durchmesser des Anschlagrings messen. Siehe Abbildung 8. Mehrere
Messungen an verschiedenen Stellen am Ring vornehmen. Sind die Messungen innerhalb der in
Abbildung 9 angegebenen Toleranz (für den verwendeten Sicherungsring), ist die Werkzeugbaugruppe
maßhaltig. Ist einer der Messwerte außerhalb der Toleranz, finden Sie in Kapitel 9.3 entsprechende
Informationen zur weiteren Prüfung und Reparatur.
Breite der
Anschlagringringnut

9.3. Reparatur

Wegen des Reparaturservice für Kunden wenden Sie sich bitte an einen Mitarbeiter von Tyco Electronics unter
1 - - - 800 - - - 526 - - - 5136.

10. ZUSAMMENFASSUNG DER REVISIONEN

Dieses Kundenhandbuch enthält folgende Änderungen:
S
„Original-Bedienungsanleitungen" auf S. 1 hinzugefügt
Rev C
Abbildung 8
409-10039-DE
Durchmesser
Anschlagring
