Einleitung - Te Connectivity Micro Bedienungsanleitung/Übersetzung Der Originalanleitung

Hinweis: Das Grundsystem des pneumatischen Werkzeugs
„Micro" umfasst eine Antriebseinheit, eine Werkaufnahme oder -
adapter, einen Crimpkopf oder -adapter und bei Bedarf
Crimpmatrizen.
Handbediente
Antriebseinheit
(Werkzeugbaugruppe)
1490567 - - - 1 (Non - - - Logic)

1. EINLEITUNG

Dieses Handbuch enthält Informationen zu den verschiedenen Konfigurationen der Werkzeugbaugruppe, zu
verfügbaren Optionen, Zubehör und Aufrüstmöglichkeiten für die pneumatische Werkzeugbaugruppe „Micro"
1490567 - - - 1. Das Handbuch enthält außerdem umfassende Informationen zum Betrieb und zur Wartung des
Systems. Aufgrund der Vielzahl der in Kombination mit der Werkzeugbaugruppe verwendbaren Crimpköpfe,
werden Informationen bezüglich Vorbereitung der Drähte, Montage und Wartung zusammen mit den
jeweiligen Crimpköpfen bereitgestellt. Eine vollständige Liste der verfügbaren Crimpköpfe (mit
entsprechenden Adaptern, falls erforderlich) ist im Katalog 1654684 enthalten.
Rev C
Werkzeug- Crimpköpfe/
aufnahme Adapter
Kleine
Werkzeugaufnahme
1673611 - - - 1 (Logic)
Straight Action-
Werkzeugaufnahme
356304 - - - 1 (Logic)

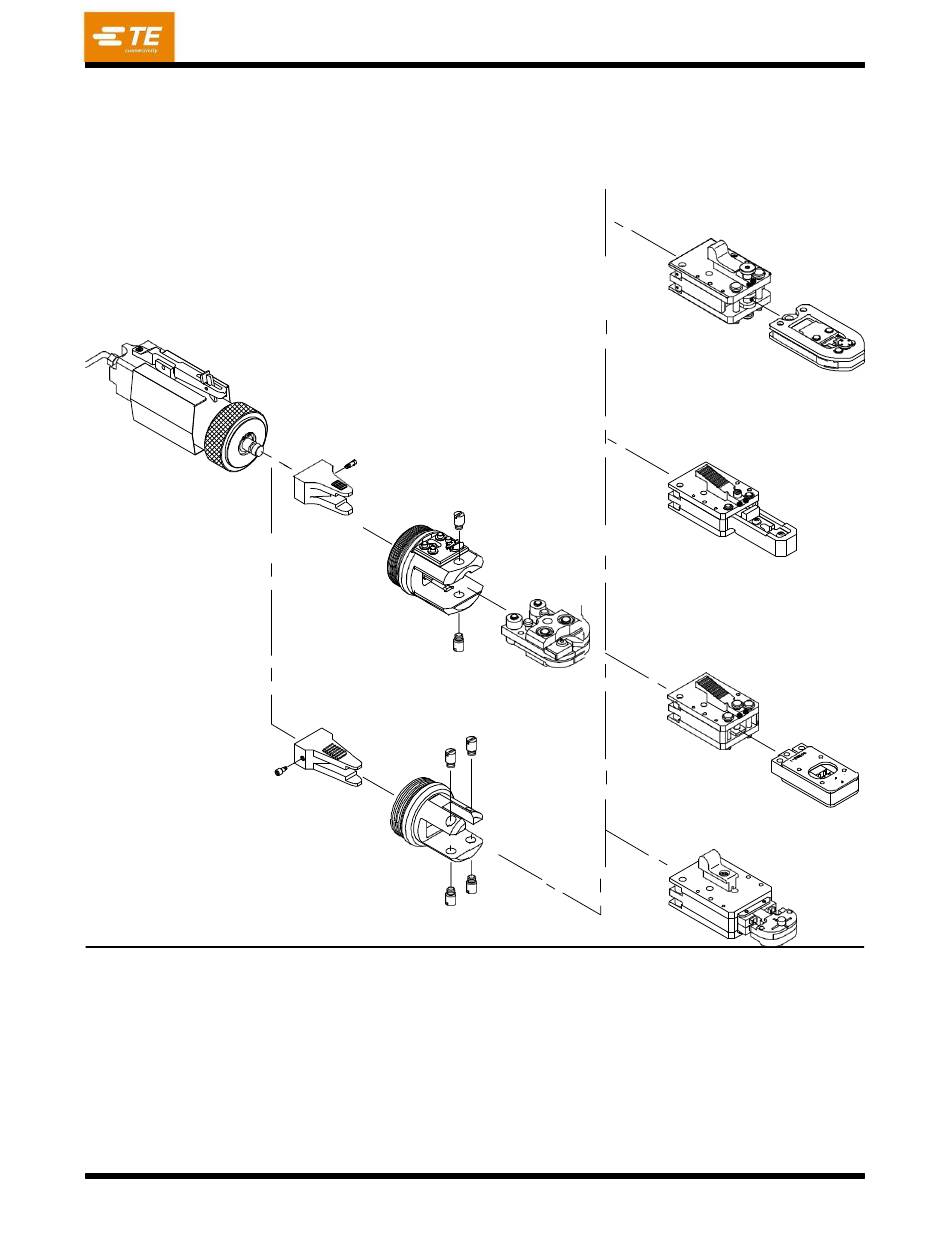

Abbildung 1
SDE-Adapter 1583527 -
(Verschiedene Crimpköpfe)
Straight Action-Crimper 217200 -
1 (Verschiedene Matrizen)
Serie
pneumatischer
Crimpköpfe
„T"-HEAD* Crimper
409-10039-DE
- - 1
-
-
Straight Action-Crimpkopf-
Adapter (Verschiedene
Crimpköpfe)
