4.3. Halter für Nocke und Werkzeug (Logic) montieren
Ein Streifen selbstklebender Sicherheitsetiketten mit Aufdrucken in verschiedenen Sprachen ist im
Lieferumfang der Werkzeugaufnahme enthalten. Ziehen Sie das Etikett mit der entsprechenden Sprache vom
Streifen und kleben Sie es auf die Schutzhülse (die mit der kleinen und großen Werkzeugaufnahme geliefert
wird) wie in Abbildung 6 dargestellt, oder direkt auf den Adapter (der keine Schutzhülse erfordert).
Gleitring
Spannring
Anschlagring
Installierte Nocken und Werkzeugaufnahmen müssen demontiert werden, bevor jeweils neue
HINWEIS
installiert werden können. Die Demontage erfolgt in umgekehrter Reihenfolge der Montage.
i
Wählen Sie die zur entsprechenden Werkzeugaufnahme passende Nocke und gehen Sie wie folgt vor:
Vergewissern Sie sich, dass Sie die korrekte Kombination aus Werkzeugaufnahme und Nocke
ACHTUNG
ausgewählt haben. Mit einer unzulässigen Kombination funktioniert das System nicht korrekt.
!
1. Wenn die Nocken-Einstellschraube nicht in der Nocke montiert ist, schrauben Sie diese mit zwei oder
drei Umdrehungen ein.
2. Setzen Sie die Nocke (mit der Einstellschraube) auf die Kolbenstange, wie in Abbildung 6
dargestellt. Die Nocke muss bündig auf der Stirnseite der Kolbenstange aufliegen. Ist dies nicht der
Fall, drehen Sie die Einstellschraube entgegen dem Uhrzeigersinn, bis die Nocke bündig auf der
Kolbenstange aufliegt.
Eine zu fest angezogene Stellschraube kann zu Schäden an Nocke und Stellschraube führen.
ACHTUNG
!
3. Stellschraube festziehen, dann an der Nocke ziehen, um sie auf festen Sitz zu prüfen.
4. Die Ratschenverriegelung der Werkzeugaufnahme und die Nockenzähne korrekt zueinander
ausrichten. Den Werkzeughalter über den Spannring des Kolbens auf die Antriebseinheit schieben.
Rev C
(Abbildung 6)
Kolben-
stange
Nocken-
Stell-
schraube
Ratschen-
verriegelung
Nockenzähne
Schutzhülse

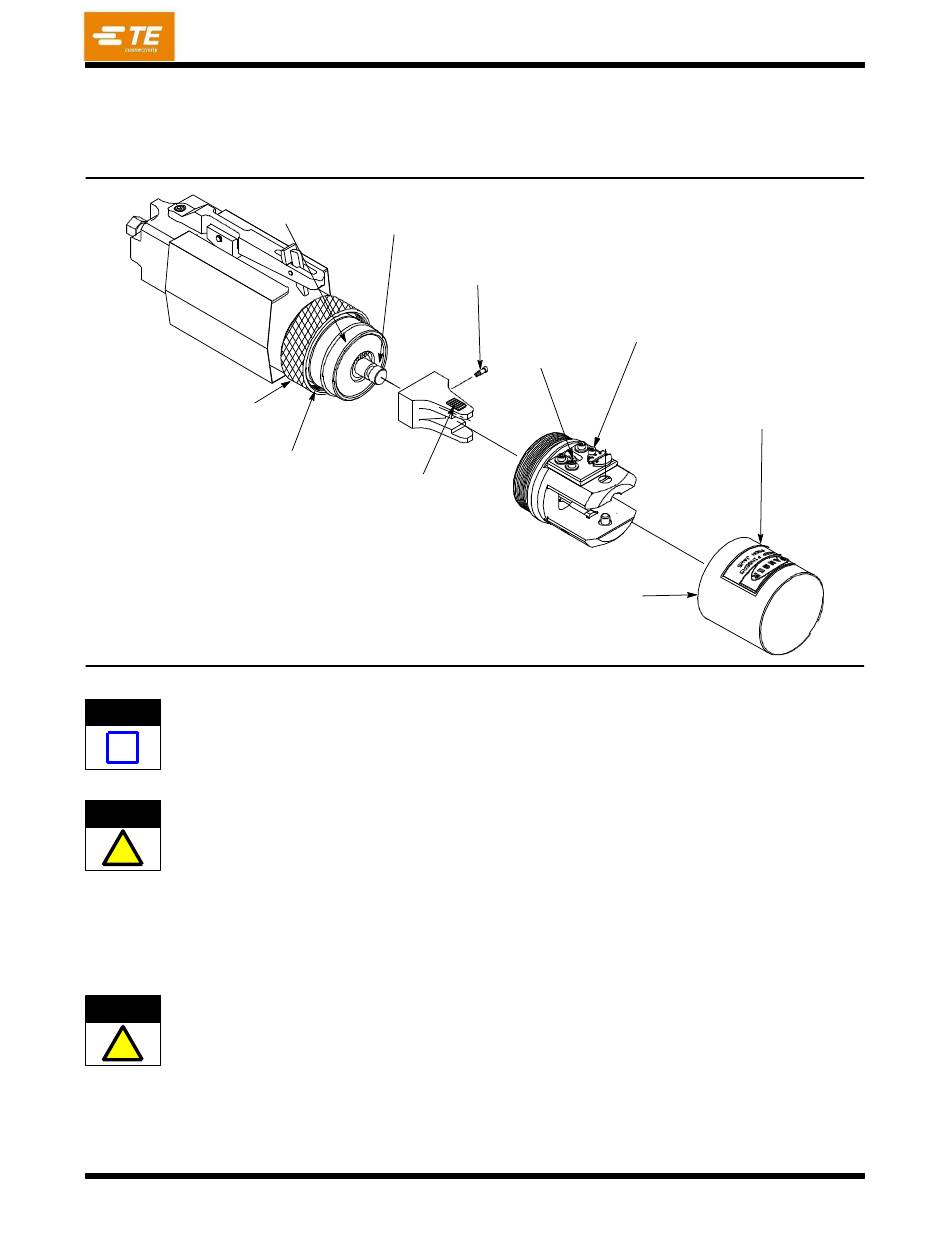

Abbildung 6
409-10039-DE
Kurze
Werkzeugaufnahme(Logic)
Sicherheitsetiketten (oben
und unten an Schutzhülse
anbringen)
