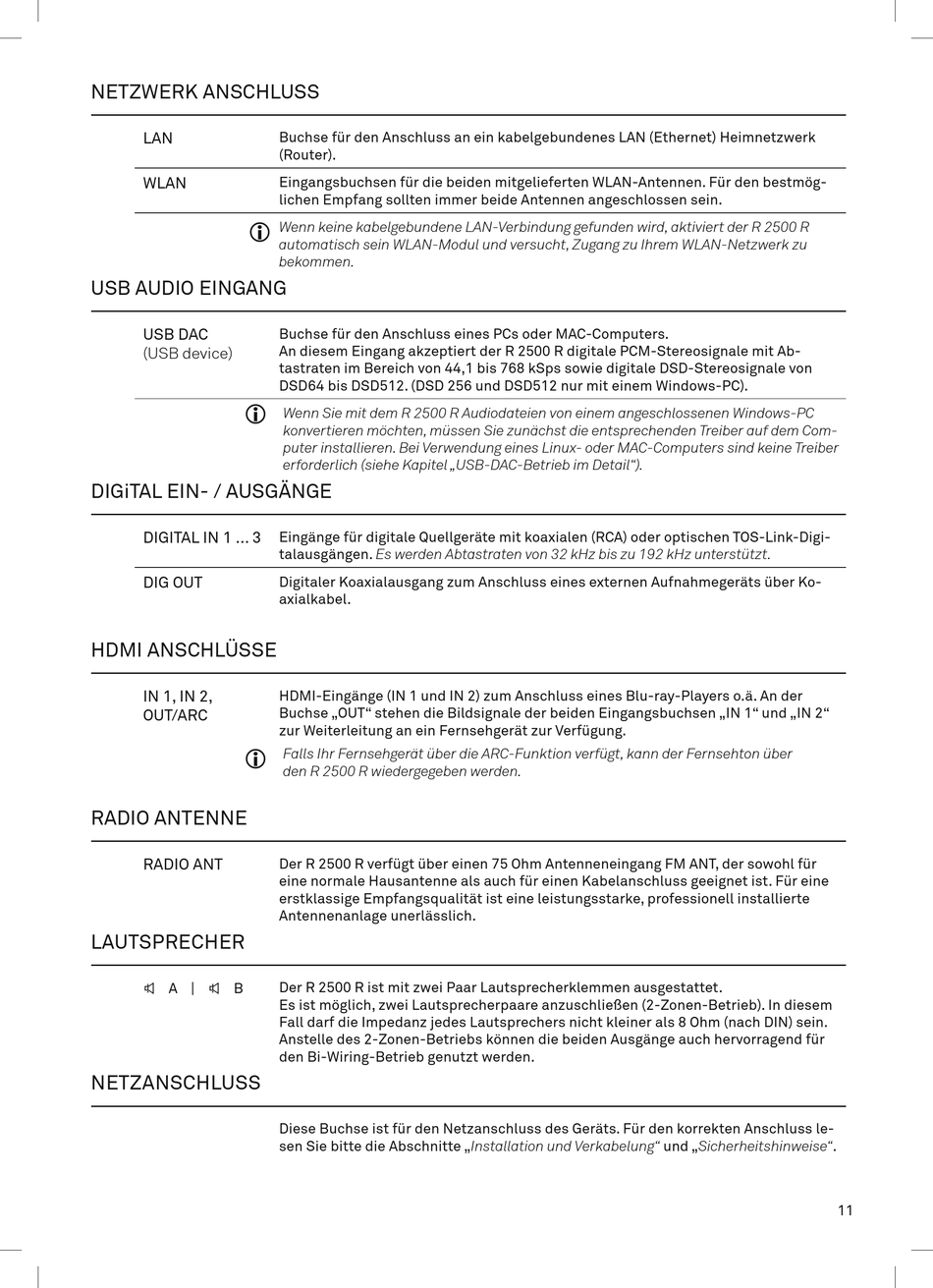

NETZWERK ANSCHLUSS
LAN
WLAN
j
USB AUDIO EINGANG
USB DAC
(USB device)
j
DIGiTAL EIN- / AUSGÄNGE
DIGITAL IN 1 ... 3
DIG OUT
HDMI ANSCHLÜSSE
IN 1, IN 2,
OUT/ARC
j
RADIO ANTENNE
RADIO ANT
LAUTSPRECHER
A | B
NETZANSCHLUSS
Buchse für den Anschluss an ein kabelgebundenes LAN (Ethernet) Heimnetzwerk
(Router).
Eingangsbuchsen für die beiden mitgelieferten WLAN-Antennen. Für den bestmög-
lichen Empfang sollten immer beide Antennen angeschlossen sein.
Wenn keine kabelgebundene LAN-Verbindung gefunden wird, aktiviert der R 2500 R
automatisch sein WLAN-Modul und versucht, Zugang zu Ihrem WLAN-Netzwerk zu
bekommen.
Buchse für den Anschluss eines PCs oder MAC-Computers.
An diesem Eingang akzeptiert der R 2500 R digitale PCM-Stereosignale mit Ab-
tastraten im Bereich von 44,1 bis 768 kSps sowie digitale DSD-Stereosignale von
DSD64 bis DSD512. (DSD 256 und DSD512 nur mit einem Windows-PC).
Wenn Sie mit dem R 2500 R Audiodateien von einem angeschlossenen Windows-PC
konvertieren möchten, müssen Sie zunächst die entsprechenden Treiber auf dem Com-
puter installieren. Bei Verwendung eines Linux- oder MAC-Computers sind keine Treiber
erforderlich (siehe Kapitel „USB-DAC-Betrieb im Detail").
Eingänge für digitale Quellgeräte mit koaxialen (RCA) oder optischen TOS-Link-Digi-
talausgängen. Es werden Abtastraten von 32 kHz bis zu 192 kHz unterstützt.
Digitaler Koaxialausgang zum Anschluss eines externen Aufnahmegeräts über Ko-
axialkabel.
HDMI-Eingänge (IN 1 und IN 2) zum Anschluss eines Blu-ray-Players o.ä. An der
Buchse „OUT" stehen die Bildsignale der beiden Eingangsbuchsen „IN 1" und „IN 2"
zur Weiterleitung an ein Fernsehgerät zur Verfügung.
Falls Ihr Fernsehgerät über die ARC-Funktion verfügt, kann der Fernsehton über
den R 2500 R wiedergegeben werden.
Der R 2500 R verfügt über einen 75 Ohm Antenneneingang FM ANT, der sowohl für
eine normale Hausantenne als auch für einen Kabelanschluss geeignet ist. Für eine
erstklassige Empfangsqualität ist eine leistungsstarke, professionell installierte
Antennenanlage unerlässlich.
Der R 2500 R ist mit zwei Paar Lautsprecherklemmen ausgestattet.
Es ist möglich, zwei Lautsprecherpaare anzuschließen (2-Zonen-Betrieb). In diesem
Fall darf die Impedanz jedes Lautsprechers nicht kleiner als 8 Ohm (nach DIN) sein.
Anstelle des 2-Zonen-Betriebs können die beiden Ausgänge auch hervorragend für
den Bi-Wiring-Betrieb genutzt werden.
Diese Buchse ist für den Netzanschluss des Geräts. Für den korrekten Anschluss le-
sen Sie bitte die Abschnitte „Installation und Verkabelung" und „Sicherheitshinweise".
11
