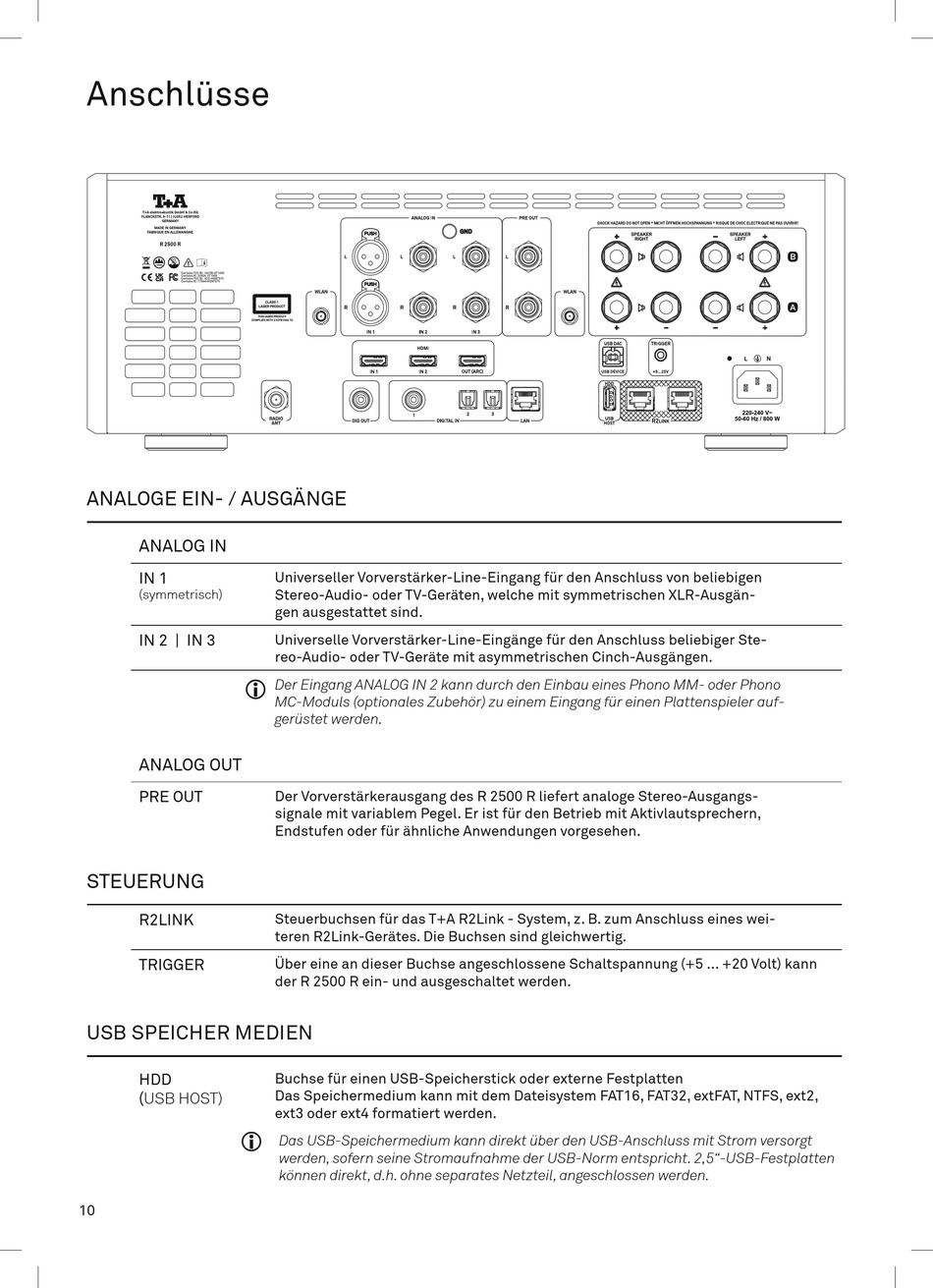

Anschlüsse
ANALOGE EIN- / AUSGÄNGE

ANALOG IN

IN 1
(symmetrisch)
IN 2 | IN 3
j

ANALOG OUT

PRE OUT

STEUERUNG

R2LINK

TRIGGER

USB SPEICHER MEDIEN

HDD
(USB HOST)
j
10
Universeller Vorverstärker-Line-Eingang für den Anschluss von beliebigen
Stereo-Audio- oder TV-Geräten, welche mit symmetrischen XLR-Ausgän-
gen ausgestattet sind.
Universelle Vorverstärker-Line-Eingänge für den Anschluss beliebiger Ste-
reo-Audio- oder TV-Geräte mit asymmetrischen Cinch-Ausgängen.
Der Eingang ANALOG IN 2 kann durch den Einbau eines Phono MM- oder Phono
MC-Moduls (optionales Zubehör) zu einem Eingang für einen Plattenspieler auf-
gerüstet werden.
Der Vorverstärkerausgang des R 2500 R liefert analoge Stereo-Ausgangs-
signale mit variablem Pegel. Er ist für den Betrieb mit Aktivlautsprechern,
Endstufen oder für ähnliche Anwendungen vorgesehen.
Steuerbuchsen für das T+A R2Link - System, z. B. zum Anschluss eines wei-
teren R2Link-Gerätes. Die Buchsen sind gleichwertig.
Über eine an dieser Buchse angeschlossene Schaltspannung (+5 ... +20 Volt) kann
der R 2500 R ein- und ausgeschaltet werden.
Buchse für einen USB-Speicherstick oder externe Festplatten Buchse für einen USB-Speicherstick oder externe Festplatten
Das Speichermedium kann mit dem Dateisystem FAT16, FAT32, extFAT, NTFS, ext2, Das Speichermedium kann mit dem Dateisystem FAT16, FAT32, extFAT, NTFS, ext2,
ext3 oder ext4 formatiert werden. ext3 oder ext4 formatiert werden.
Das USB-Speichermedium kann direkt über den USB-Anschluss mit Strom versorgt
werden, sofern seine Stromaufnahme der USB-Norm entspricht. 2,5"-USB-Festplatten
können direkt, d.h. ohne separates Netzteil, angeschlossen werden.
