Display; Lautstärkeeinstellung; Cd-Laufwerk; Kopfhörer- Und Usb-Anschlussbuchsen - T+A R 2500 R Bedienungsanleitung

4

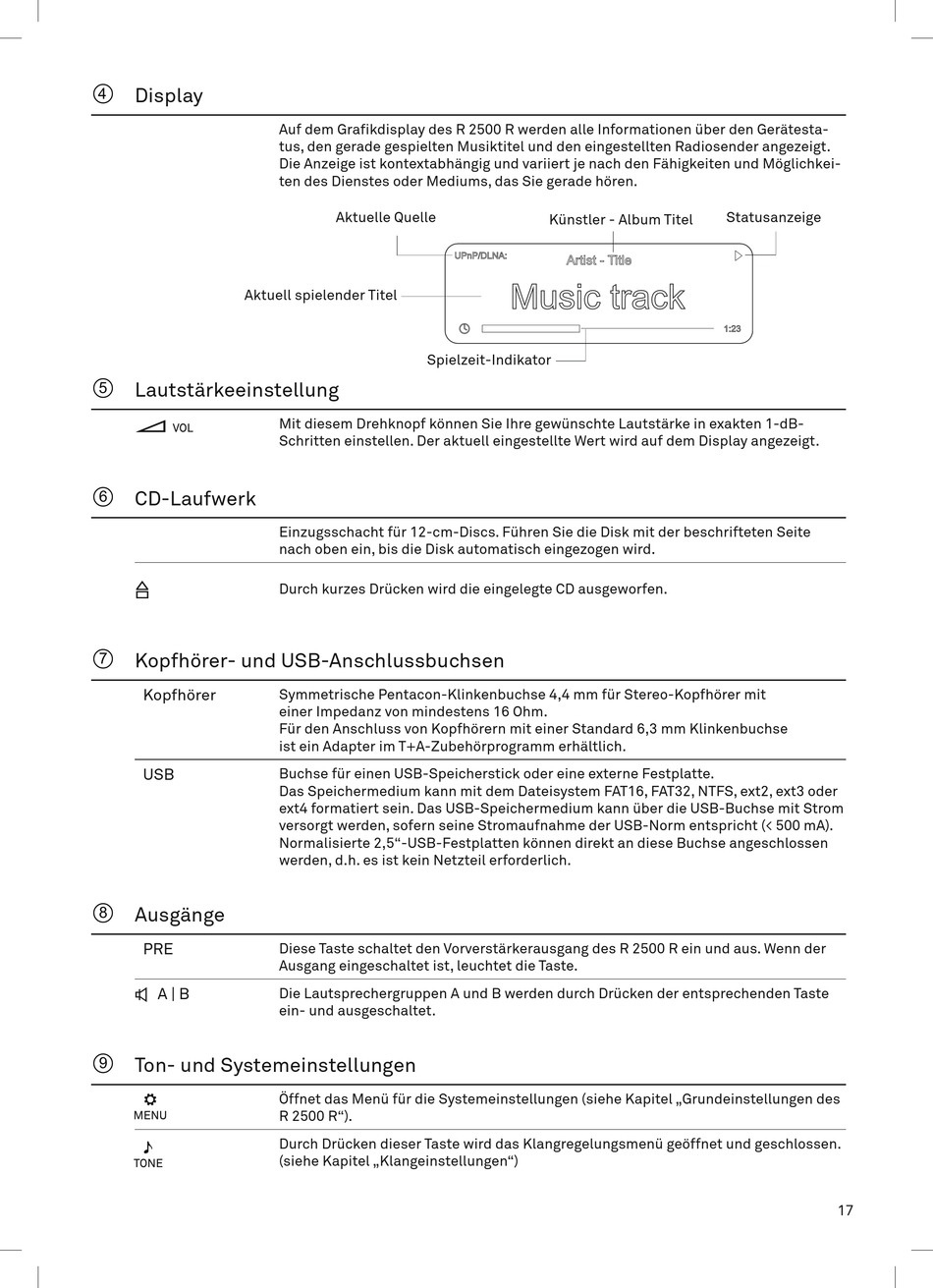

Display

Aktuell spielender Titel
5
Lautstärkeeinstellung
6

CD-Laufwerk

7
Kopfhörer- und USB-Anschlussbuchsen
Kopfhörer
USB
8
Ausgänge
PRE
A | B
9

Ton- und Systemeinstellungen

Auf dem Grafikdisplay des R 2500 R werden alle Informationen über den Gerätesta-
tus, den gerade gespielten Musiktitel und den eingestellten Radiosender angezeigt.
Die Anzeige ist kontextabhängig und variiert je nach den Fähigkeiten und Möglichkei-
ten des Dienstes oder Mediums, das Sie gerade hören.
Aktuelle Quelle
Spielzeit-Indikator
Mit diesem Drehknopf können Sie Ihre gewünschte Lautstärke in exakten 1-dB-
Schritten einstellen. Der aktuell eingestellte Wert wird auf dem Display angezeigt.
Einzugsschacht für 12-cm-Discs. Führen Sie die Disk mit der beschrifteten Seite
nach oben ein, bis die Disk automatisch eingezogen wird.
Durch kurzes Drücken wird die eingelegte CD ausgeworfen.
Symmetrische Pentacon-Klinkenbuchse 4,4 mm für Stereo-Kopfhörer mit
einer Impedanz von mindestens 16 Ohm.
Für den Anschluss von Kopfhörern mit einer Standard 6,3 mm Klinkenbuchse
ist ein Adapter im T+A-Zubehörprogramm erhältlich.
Buchse für einen USB-Speicherstick oder eine externe Festplatte.
Das Speichermedium kann mit dem Dateisystem FAT16, FAT32, NTFS, ext2, ext3 oder
ext4 formatiert sein. Das USB-Speichermedium kann über die USB-Buchse mit Strom
versorgt werden, sofern seine Stromaufnahme der USB-Norm entspricht (< 500 mA).
Normalisierte 2,5"-USB-Festplatten können direkt an diese Buchse angeschlossen
werden, d.h. es ist kein Netzteil erforderlich.
Diese Taste schaltet den Vorverstärkerausgang des R 2500 R ein und aus. Wenn der
Ausgang eingeschaltet ist, leuchtet die Taste.
Die Lautsprechergruppen A und B werden durch Drücken der entsprechenden Taste
ein- und ausgeschaltet.
Öffnet das Menü für die Systemeinstellungen (siehe Kapitel „Grundeinstellungen des
R 2500 R").
Durch Drücken dieser Taste wird das Klangregelungsmenü geöffnet und geschlossen.
(siehe Kapitel „Klangeinstellungen")
Künstler - Album Titel
Statusanzeige
17
