HYDAC FILTER SYSTEMS LVU-CD-10 Betriebs- Und Wartungsanleitung Seite 25

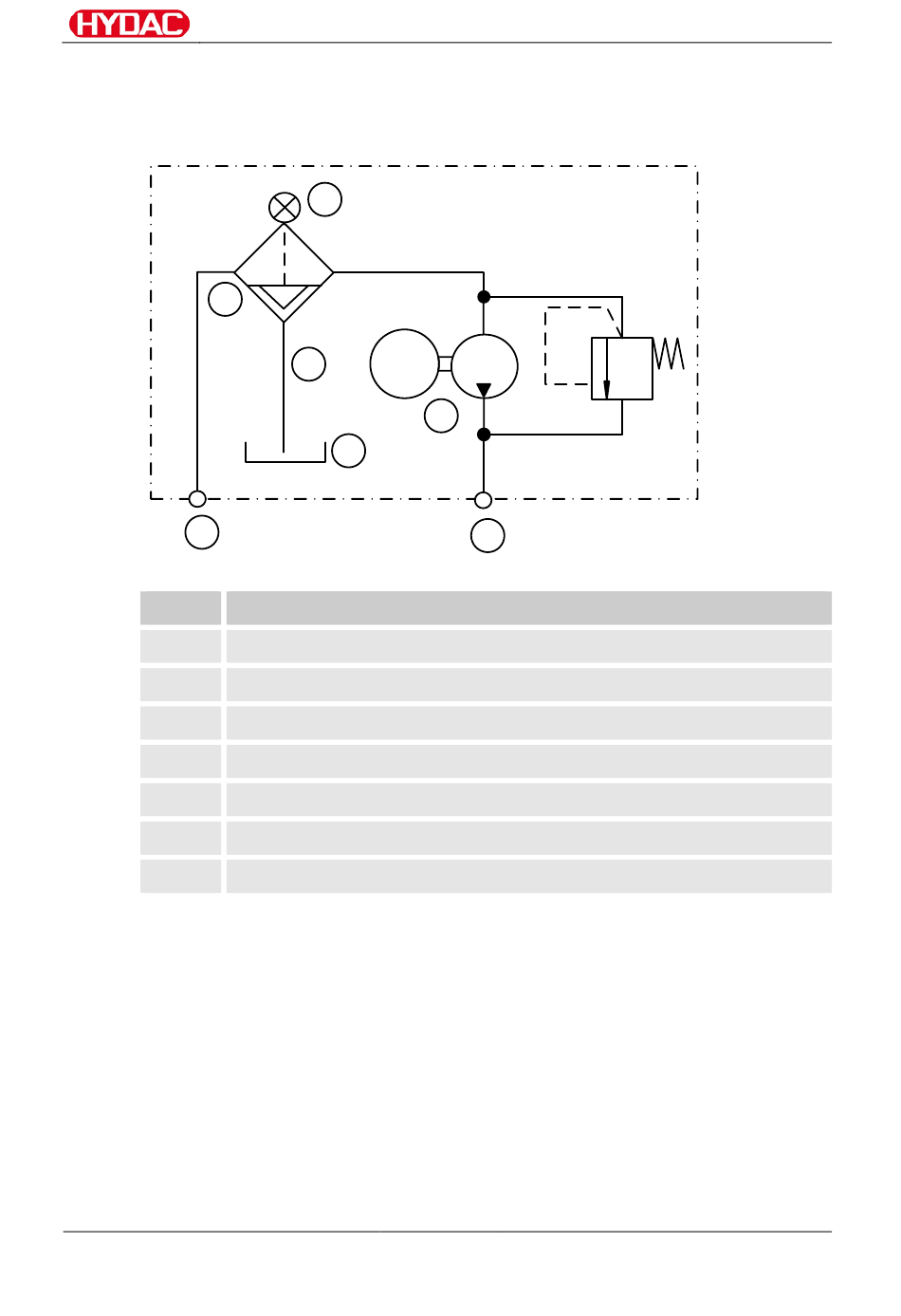

Hydraulikschema
Das Aggregat hat folgendes Hydraulikschema:
2
1
Pos. Bezeichnung
1 Eintritt (IN)
2 Filter- und Koalesziergehäuse
3 Verschmutzungsanzeige, elektrisch
4 Wasserablass (DRAIN)
5 Motorpumpengruppe
6 Austritt (OUT)
7 Wasserbehälter
LVU-CD-10 /-T001
BeWa LVU-CD-10 T001 4242007 de 2017-05-02.docx
3
M
4
5
7
de
max. 3 bar
6
Hydraulikschema
Seite 25 / 56
2017-05-02
