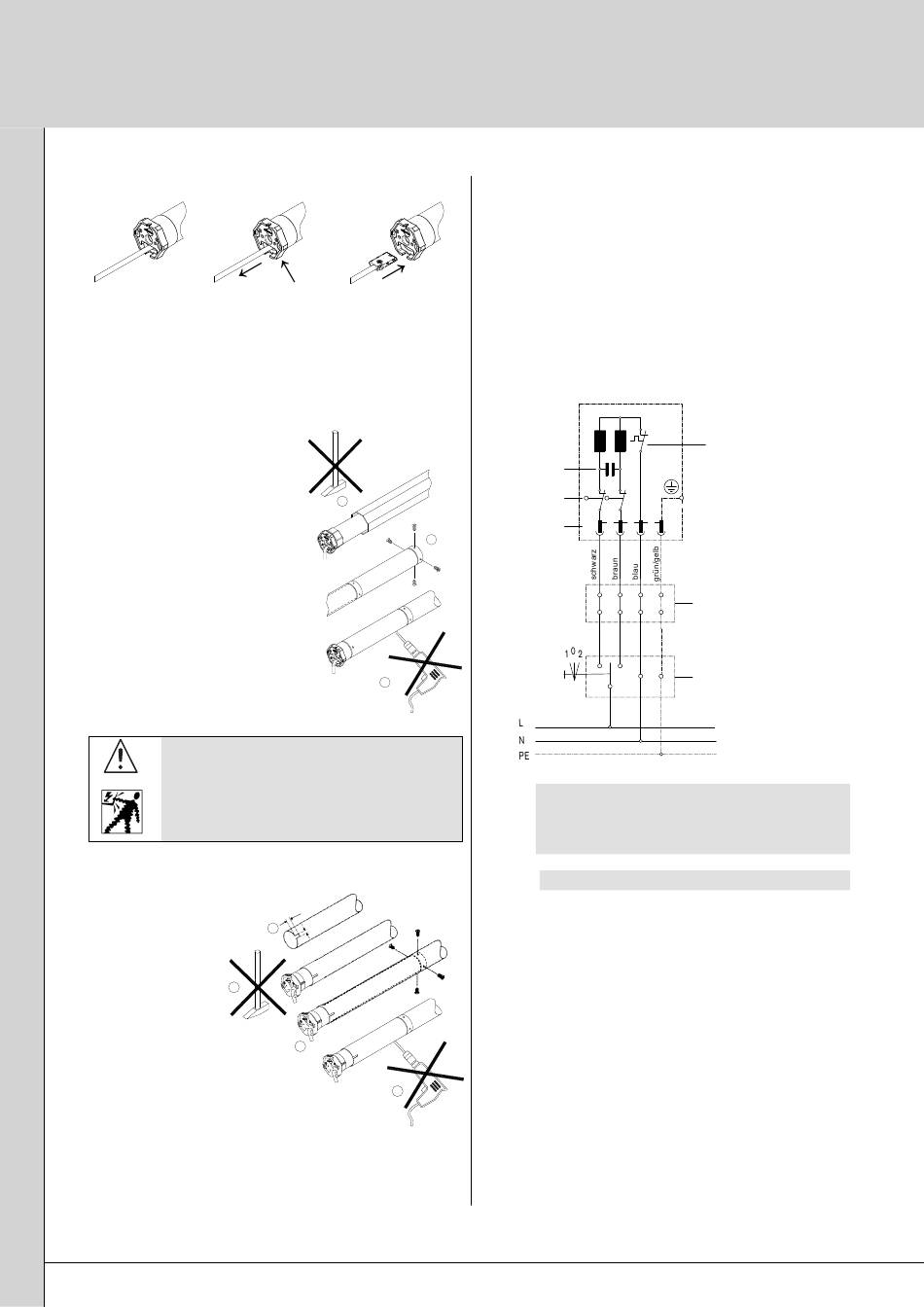

Anschluss und Endschaltereinstellung
Lieferzustand
Stecker entfernen
➁
Gerätestecker entfernen
Antriebsleitung spannungsfrei schalten.
1. Mit Schraubendreher Verriege lung des Gerätesteckers zur
Leitung hin drücken.
2. Stecker abziehen.
Gerätestecker einführen
3. Stecker spannungsfrei einführen, bis Verriegelung einrastet.
Einbau in Profilrohre
Ⓐ
Antrieb mit passendem Adapter
und Endschalter mitnahme ring in
das Profilrohr einschieben.
Das Motorkabel geschützt verlegen,
um ein Streifen des Behangs zu
verhindern; nicht knicken.
Ⓑ
Das Gegenlager gegen axiale
Verschiebung sichern,
z. B. Achsträger verschrauben
oder vernieten.
Antrieb im Motorlager axial
sichern!
Ⓒ
Behang auf der Welle befestigen!
Kann der Behang nur an einer
verdrehten Wickelwelle befestigt werden,
fahren Sie den Behang in AB-Richtung.
Verletzungsgefahr durch Stromschlag.
Warnung!
Nicht im Bereich des Antriebs bohren!
Wellenmontage
Einbau in Profilrohre
①
Rundrohre am Rohrende
auf der Antriebsseite
ausklinken
(Breite 4 mm,
2
Länge 6 mm)!
②
Antrieb einschieben
(nicht einschlagen!),
dass der Mitnahmekeil
in der Ausklinkung sitzt.
③
Kupplung (Adapter) verschrauben
oder vernieten!
④
Behang auf der Welle befestigen!
Kann der Behang nur an einer verdrehten Wickelwelle
befestigt werden, fahren Sie den Behang in AB-Richtung.
Sichern Sie das Gegenlager gegen axiale Verschiebung, indem
Sie den Achsträger vernieten oder verschrauben.
2 | DE
Stecker einführen
➀
➂
A
B
C
1
3
4
Beachten Sie vor der Montage:
• Der Antrieb ist nur in eingebautem Zustand funktionsfähig.
• Die Endlage darf nicht auf einen mechanischen Anschlag
eingestellt werden.
• Anschlussarbeiten nur in spannungsfreiem Zustand durchführen.
• Nicht im Bereich des Rohrmotors bohren!
• Motorstecker nicht bei anliegender Spannung einstecken.
Anschlussbeispiel VariEco+ Rohrmotor 230 V / 50 Hz
Kondensator
Begrenzungs-
endschalter
Gerätestecker
Netz 230V/50Hz
Hinweis:
Die Motor ansteuerungen in Auf-/Ab-Richtung müssen
gegen einander verriegelt sein.
Es ist eine Umschalt verzögerung von mindestens
0,5 Sek. zu gewährleisten.
Hinweis:
Parallelschaltung nur mit Trennrelais möglich.
Wicklungsthermostat
Abzweigdose
(außerhalb des
Rollladenkastens)
Schalterdose
