elero KL/DMA Montagehinweise

Antrieb für Klappladen
Montagehinweise und Einbaumaße
DE
Typ KL/DMA

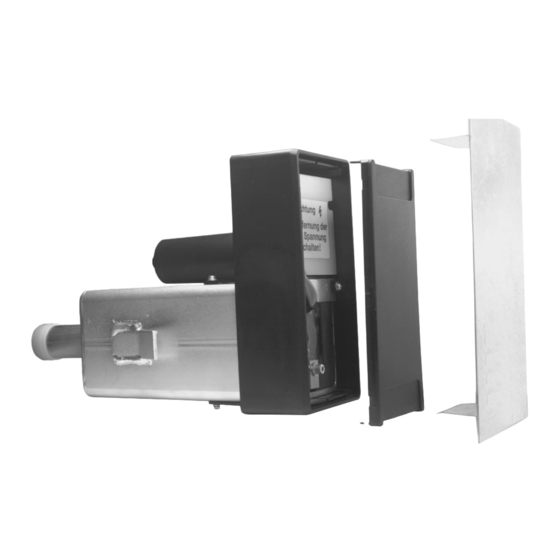

elero Klappladenantrieb Typ KL/DMA
Montagehinweis
Bei der Montage des Klappladen-Antriebs ist zu beachten,
dass das Gewicht des Klappladens vom oberen Kloben
aufgefangen wird, damit vom Innenöffner lediglich das
Drehmoment übertragen werden muss.
Für die fehlerfreie Funktion des Antriebs sind innen und
außen am Klappladen feste und geeignete Anschläge
anzubringen. Die Anschläge müssen auf Höhe des
Antriebs sein.
Antrieb und Innenöffner müssen gut eingemauert
bzw. verschraubt werden.
Beim Einbau ist darauf zu achten, dass Motor und
Innenöffner in der Längsachse ausgerichtet und der
Antrieb ganz auf den Innenöffner geschoben wird.
Die Fa. elero empfiehlt Innenöffner und Beschläge der
Fa. Kiekert & Nieland.
Hinweis ! Achten Sie darauf, dass keine Feuchtigkeit
in den Antrieb eindringt.
Elektrische Spannung!
Verletzungsgefahr durch Stromschlag.
Anschlüsse am 230 Netz müssen durch eine
autorisierte Fachkraft erfolgen.
Warnung!
Die Vorschriften der örtlichen Energieversorgungs-
unternehmen, sowie die Bestimmungen für nasse und
feuchte Räume nach VDE 0100, sind beim Anschluss
einzuhalten.
• Der Antrieb muss so befestigt werden, dass er keine
Gefahr für Personen darstellt.
• Bevor der Antrieb installiert wird, muss die
Möglichkeit einer allpoligen Trennung vom Netz
gegeben sein.
• Bei Einbau der Klappladenantriebe in Anlagen, muss
der Weiterverarbeiter darauf achten, dass die EMV-
Richtlinien weiterhin eingehalten werden.
• Bitte beachten Sie die technischen Daten des Motors.
• Bitte achten Sie auf die Hinweise bei der
Verwendung von Steuerungen und
Fernsteuerungen.
Klemmgefahr !
Verletzungsgefahr durch Einklemmen!
• Achten Sie darauf, dass sich keine Personen im
Warnung!
Schwenkbereich des Klappladens aufhalten.
• Stellen Sie sicher, dass keine Bedienung des
Klappladens möglich ist, wenn in der Nähe
Arbeiten, z. B. Fensterreinigung durchgeführt
werden.
Innenöffner
Der Innenöffner ist nicht
im Lieferumfang enthalten!
Die Abdeckung des Antriebes
ist eine Revisionsöffnung und
muss jederzeit zugänglich sein !
Berechnungsbeispiel
Der Antrieb soll in eine Wand mit einer Gesamtstärke von
300 mm eingebaut werden. Das Maß „B" (196 mm) des Klappladen-
Antriebes ist als Fixmaß vorgegeben.
Das Maß „F" beträgt dann 300 mm – 196 mm = 104 mm.
Das Schutzrohr „E" der 4-kt.-Antriebswelle „D" muss um
28 mm kürzer sein als die Antriebswelle.
Einbaumaße
Bedingt durch unterschiedliche Mauerstärken, muss bei der Montage
sowohl die 4-kt.-Antriebswelle des Innenöffners als auch das
Schutzrohr der jeweiligen Wandstärke angepasst werden. Hierzu dient
folgende Berechnungsformel:
Maß F des Innenöffners = Gesamtmauerstärke – 196 mm (B)
Wichtig: Das Mindestmaß für den Einbau beträgt 300 mm
b
v
v
b
E
D
Wandstärke für die u. P.-Montage. Bei teilweiser
a. P.-Montage 250–300 mm.
Kabeleinführung
110
m
v
v
b
v
b
v
b
b
v
168013402_DE_0315
