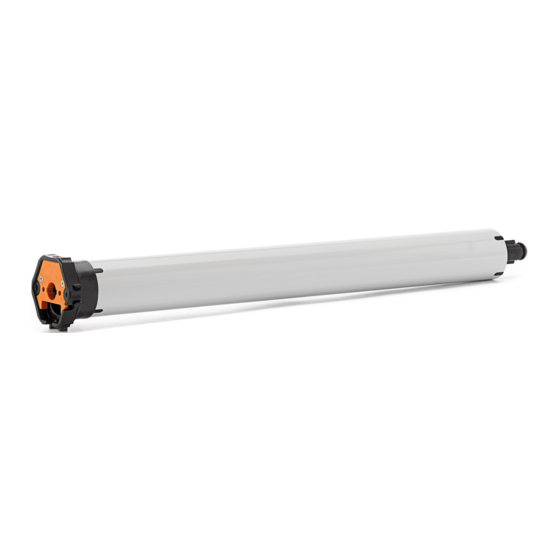

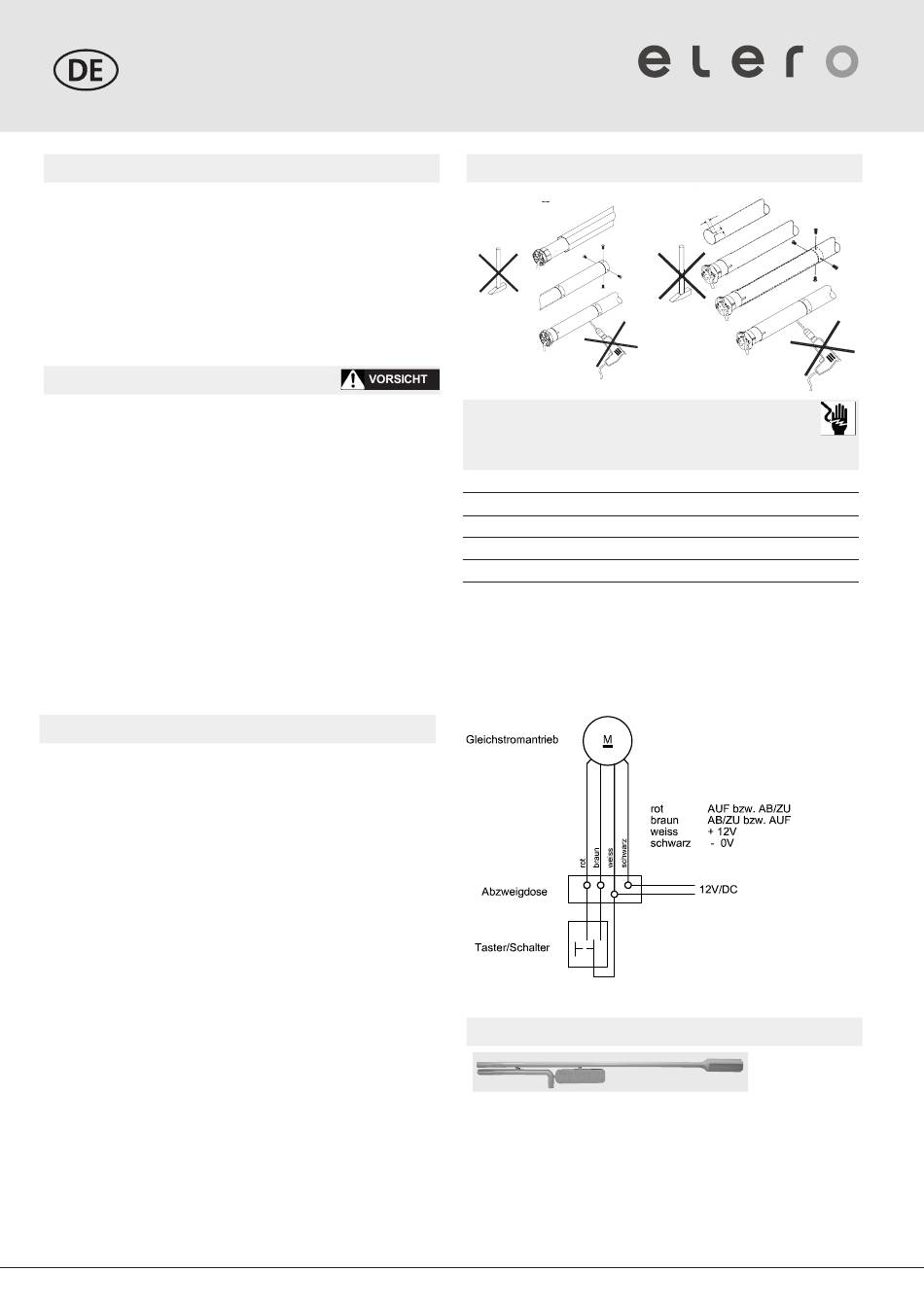

VariEco M DC
Montageanleitung
Allgemeines
Anwendung: Antrieb für Rollladen und textilen
Sonnenschutz
Stromversorgung: Gleichstrom 12 V
(z.B. elero Energieeinheit)
Endabschaltung: Mechanische Endschalter
Besonderheit: Geräuschlose Softbremse
Wellengröße: ab 50 mm Ø
Standard-Lieferumfang
• Anschlusskabel 3 m Länge, steckbar, Montageanleitung
Zubehör (nicht im Lieferumfang enthalten)
• Adaptersets, Motorlager, Kupplungen, Einstellhilfe,
Energieeinheit
Sicherheitsinstruktionen
Die allgemeinen Sicherheitshinweise beim Gebrauch ein-
schließlich Installation von Antrieben für Rollladen, Markisen,
textilen Sonnenschutz und Jalousien finden Sie auf dem
jedem Antrieb beiliegenden Faltblatt „Instruktionen zur Sicher-
heit". Lesen Sie bitte die allgemeinen Sicherheitsinstruktionen
und diese Installationsanleitung aufmerksam durch, denn die
Vorgehensweise im Einklang mit dieser Anleitung ist Voraus-
setzung für die richtige Benutzung des Produkts. Bei unqua-
lifiziertem Eingreifen oder Nichtbeachtung der Warnhinweise
können Körperverletzungen oder Sachschäden entstehen.
Die Abbildungen dienen nur zur Illustration. Die Abbildungen
können in unwesentlichen Details von Ihrem Produkt abwei-
chen, diese sind nur als eine allgemeine Information zu ver-
stehen.
elero GmbH arbeitet ständig an der Weiterentwicklung aller
Produkte. Jederzeit sind deshalb Änderungen des Lieferum-
fangs in Form, Ausstattung und Technik möglich. Die aufge-
führten Informationen entsprechen dem Informations stand
zum Zeitpunkt des Redaktionsschlusses.
Aus den technischen Angaben, Abbildungen und Informati-
onen dieser Anleitung können keine Ansprüche hergeleitet
werden.
Montage
Anschlussarbeiten nur in spannungsfreiem Zustand durch-
•
führen.
Die Endabschaltung funktioniert nur bei ordnungsgemäßem
•
Einbau des Antriebs in die Wickelwelle.
Die Endlage darf nicht auf einen mechanischen Anschlag
•
eingestellt werden.
Die Länge der Wickelwelle ist je nach verwendetem Antriebs-
•
kopf und Motorlager am Einbauort individuell zu ermitteln.
Einbau in Profilrohr (siehe Abbildung)
Antrieb mit passendem Adapter und Endschalter-Mitnahme-
•
ring in das Profilrohr einschieben.
Antrieb im Motorlager sichern.
•
Gegenlager gegen axiale Verschiebung sichern (Achsträger
•
verschrauben oder vernieten).
Behang auf der Wickelwelle befestigen.
•
Nicht im Bereich des Antriebs bohren.
Einbau in Rundrohr (siehe Abbildung)
Rundrohr am Rohrende der Antriebsseite ausklinken (Breite
•
4 mm, Länge 16 mm).
Antrieb in Rundrohr schieben, so dass der Mitnahmekeil
•
des Endschalter-Mitnahmeringes in der Ausklinkung sitzt.
Adapter mit Wickelwelle verschrauben oder vernieten.
•
Gegenlager gegen axiale Verschiebung sichern (Achsträger
•
verschrauben oder vernieten).
Behang auf der Wickelwelle befestigen.
•
Nicht im Bereich des Antriebs bohren.
Einbau in Profilrohr
Anschlussbeispiel
Kontaktbelegung zur Stromversorgung
bzw. zum Jalousietaster / Jalousieschalter
Funktion
AUF ▲ bzw. AB/ZU ▼
+ 12 V (Pluspol)
AB/ZU ▼ bzw. AUF ▲
- 0 V (Minuspol)
HINWEIS:
Die Motoransteuerungen in AUF-/AB-Richtung müssen gegen-
einander verriegelt sein.
Eine Umschaltverzögerung von mindestens 0,5 Sekunden ist zu
gewährleisten.
Bei längeren Leitungslängen Spannungsabfall beachten.
Einstellhilfe zur Einstellung der Endlagen
HINWEIS: Für die Betätigung der Endschalter-Einstellschrau-
ben die Einstellhilfe oder Innensechskant-Werkzeug 4mm
verwenden, keinesfalls Akkuschrauber!
Einbau in Rundrohr
1
2
3
4
Aderfarbe
braun
weiß
rot
schwarz
/ Energieeinheit
138170701_DE_0917
