7. S
ONSTIGE FUNKTIONEN
V
ARIABLE SPANNUNG

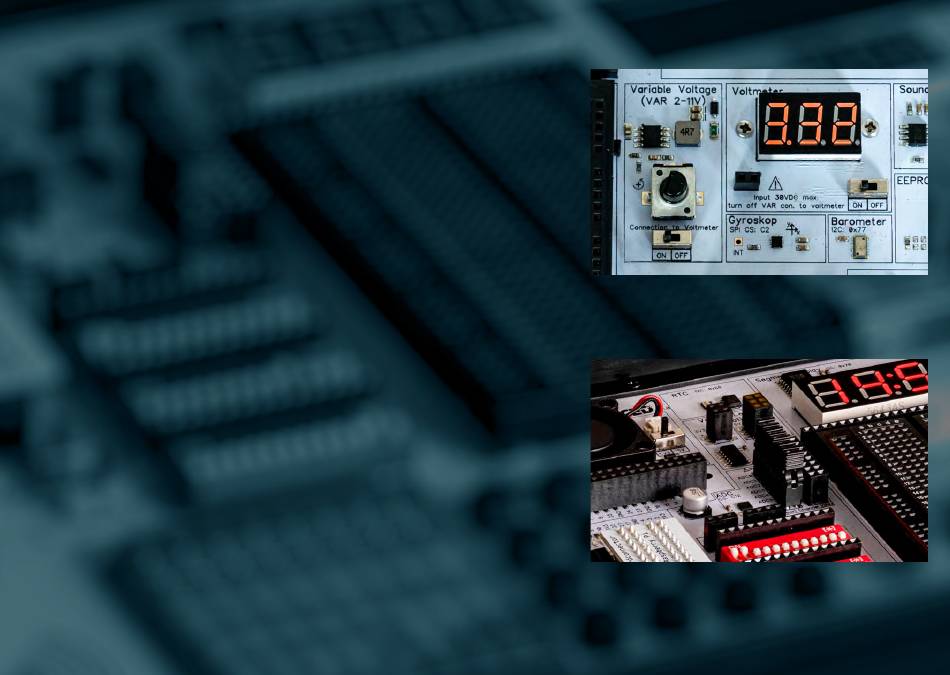

Der Joy-Pi Advanced bietet zusätzlich die Möglichkeit einer variablen Spannungsversorgung.
Hierüber kann eine Spannung von 2 - 11 V mit bis zu 1 A abgerufen werden. Um die variable
Spannung zu aktivieren, stellen Sie den Schalter Connection to Voltmeter auf ON, sowie den
Voltmeter Schalter ebenfalls auf ON. Über das Drehpotentiometer kann nun die gewünschte
Spannung eingestellt werden. Die aktuelle Spannung wird zusätzlich auf dem Voltmeter angezeigt.
Über die 2-Pin Stiftleiste am Voltmeter, sowie über die VAR-Anschlüsse über dem Breadboard, kann
die Spannung dann entnommen werden.
V
OLTMETER
Alternativ zur variablen Spannungsversorgung kann das Voltmeter auch einzeln verwendet
werden. So können hier Spannungen von bis zu 30 V (DC) gemessen werden. Um das Voltmeter zu
verwenden, stellen Sie zuerst den Schalter der variablen Spannungsversorgung auf OFF. Stellen
Sie dann den Schalter des Voltmeters auf ON. Nun kann die zu messende Spannung an der 2-Pin
Stiftleiste des Voltmeters angeschlossen werden. Die gemessene Spannung wird dann auf dem
Display des Voltmeters angezeigt.
A
NALOG DIGITAL CONVERTER
Alle Kanäle des Analog-Digital-Converters, welcher für Spannungen von bis zu 5 V verwendet
werden kann, sind herausgeführt. Dieser verfügt über insgesamt acht Kanäle, von denen die
ersten sechs Kanäle für die verbauten Sensoren belegt sind. Die letzten beiden Kanäle sind nicht
belegt und können frei verwendet werden. Doch auch die anderen sechs Kanäle können bei
Bedarf frei verwendet werden. Ziehen Sie hierfür einfach den Jumper des gewünschten Kanals
ab und schließen Sie das zu messende, analoge Signal an einen der Channel-Eingänge an. Für
den Potentialausgleich mit einem externen Schaltkreis kann hier der GND-Anschluss verwendet
werden. Beachten Sie jedoch, dass an dieser Stelle die Ground-Verbindungen untereinander
verbunden sind. Es können also keine Spannungen mit unterschiedlichen Bezugspotentialen
gleichzeitig gemessen werden.
V
OLTAGE TRANSLATOR
Über dem Analog-Digital-Converter befindet sich zusätzlich die Pegelwandlung. Hier können Sie
bis zu 2 Signale mit 3,3 V zu 5 V hochwandeln und bis zu 3 Signale mit 5 V zu 3,3 V herunterwandeln.
6
