S
CHRITTMOTOR-AUFNAHME
Zur besonders einfachen und bequemen Verwendung kann der Schrittmotor über eine im
Lieferumfang enthaltene Aufnahme direkt auf dem Board Ihres Joy-Pi Advanced aufgesetzt
werden. Hierdurch kann der Schrittmotor mit der beiliegenden Lochscheibe ausgestattet und mit
der Lichtschranke kombiniert werden.
Um den Schrittmotor auf Ihrem Joy-Pi Advanced aufzusetzen ist es zunächst notwendig diesen in
die Schrittmotorhalterung einzubauen. Hierfür benötigen Sie die beiden schwarzen Acrylrahmen,
2 Abstandshalter, 4 Unterlegscheiben und 4 Schrauben aus dem Zubehörset Ihres Joy-Pi Advanced.
7

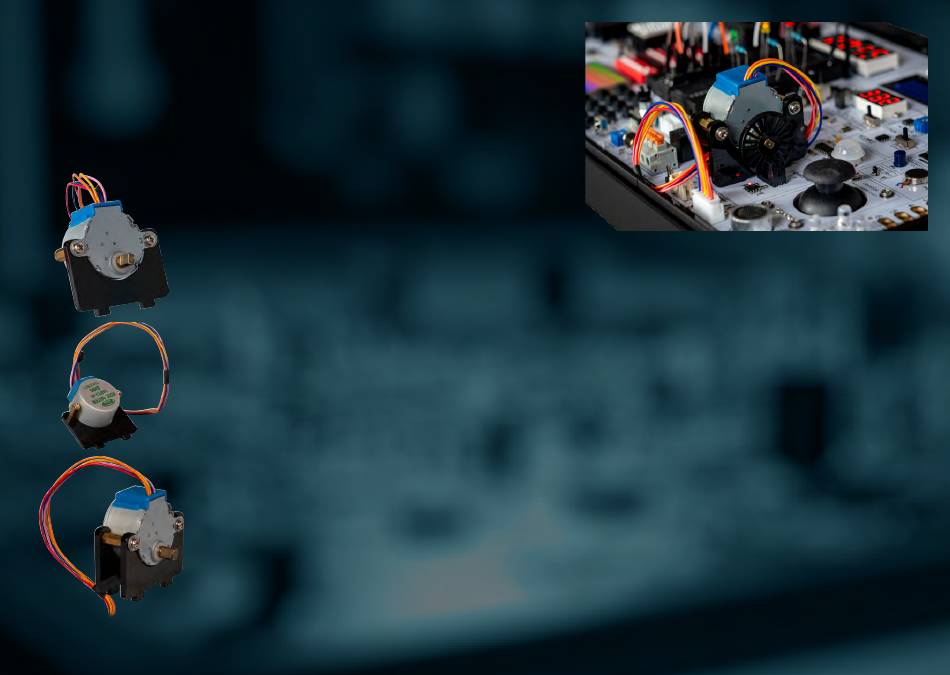

Legen Sie zunächst die erste, schwarze
Acrylscheibe auf Ihren Schrittmotor auf und
stecken Sie die beiden Schrauben mit den
beiden Unterlegscheiben durch die Löcher
hindurch.
Verschrauben Sie diese mit den beiden
Abstandshaltern.
Verschrauben Sie den zweiten schwarzen
Acrylrahmen von der anderen Seite mit den
beiden Schrauben und Unterlegscheiben. Ihr
Schrittmotor kann nun in die Aufnahme auf
Ihrem Joy-Pi Advanced aufgesteckt werden.
