Orno OR-WE-512 Bedienungs- Und Montageanleitung Seite 3

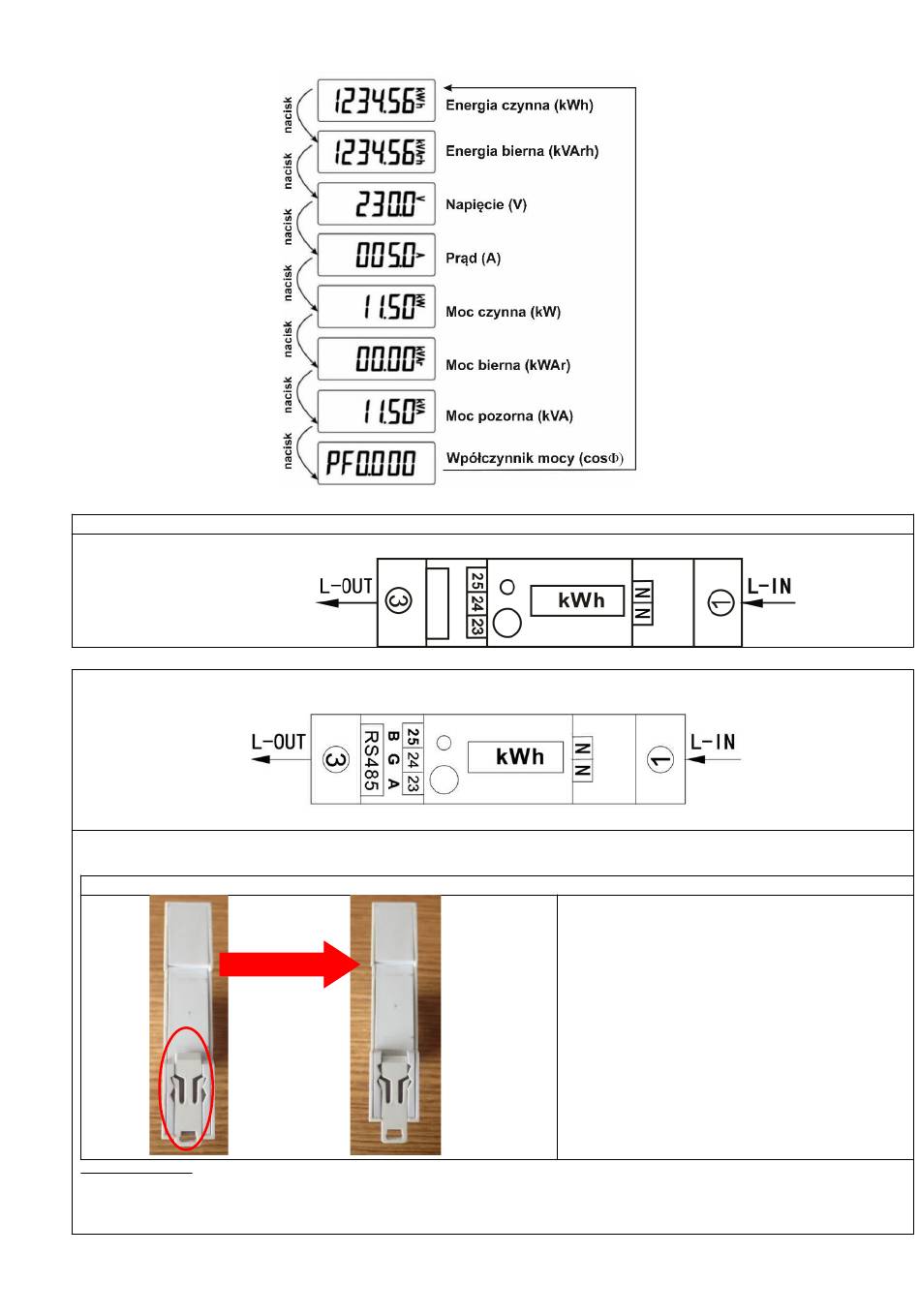

OR-WE-512:
OR-WE-514 i OR-WE-515:
Hinweis: Die Klemmen 23.24.25 entsprechen A, G, B.
Wenn der RS485-Kommunikationskonverter keinen G-Port hat, muss er nicht angeschlossen werden.
Für die Nullleitung können Sie einen N-Port und beide verbinden.
rys.1
8. Kommunikation
8.1 Die Zähler OR-WE-514 und OR-WE-515 arbeiten mit RS485; Protokoll - Modbus-RTU Modus zusammen;
Standardparameter: Zähler-ID:1, Baudrate: 9600 Bit pro Sekunde, Datenbit: 8, Parität: gerade, Übertragungsabschlussbit: 1.
Die Verbindung zwischen dem MODBUS-RTU Protokoll und der Anwendung wird mit Hilfe des USB RS485 Standard Covert Controllers
realisiert.
5. VERKABELUNGSDIAGRAMM
7. EINRICHTUNG
rys.2
1. Trennen Sie die Stromversorgung ab.
2. Wählen Sie eine 35 mm DIN-Normschiene
und montieren Sie das Messgerät.
3. Schieben Sie die DIN-Schienen-Klemme ein,
siehe Details in Abb. 1 und Abb. 2
4. Installieren Sie das Messgerät auf einer DIN-
Schiene, um das Messgerät zu montieren.
5. Schließen Sie das Gerät gemäß dem
Anschlussplan an.
6. Nach dem Anschluss die Deckel mit den
Verschraubungen verschließen.
