OR-WE-512:
OR-WE-514 i OR-WE-515:

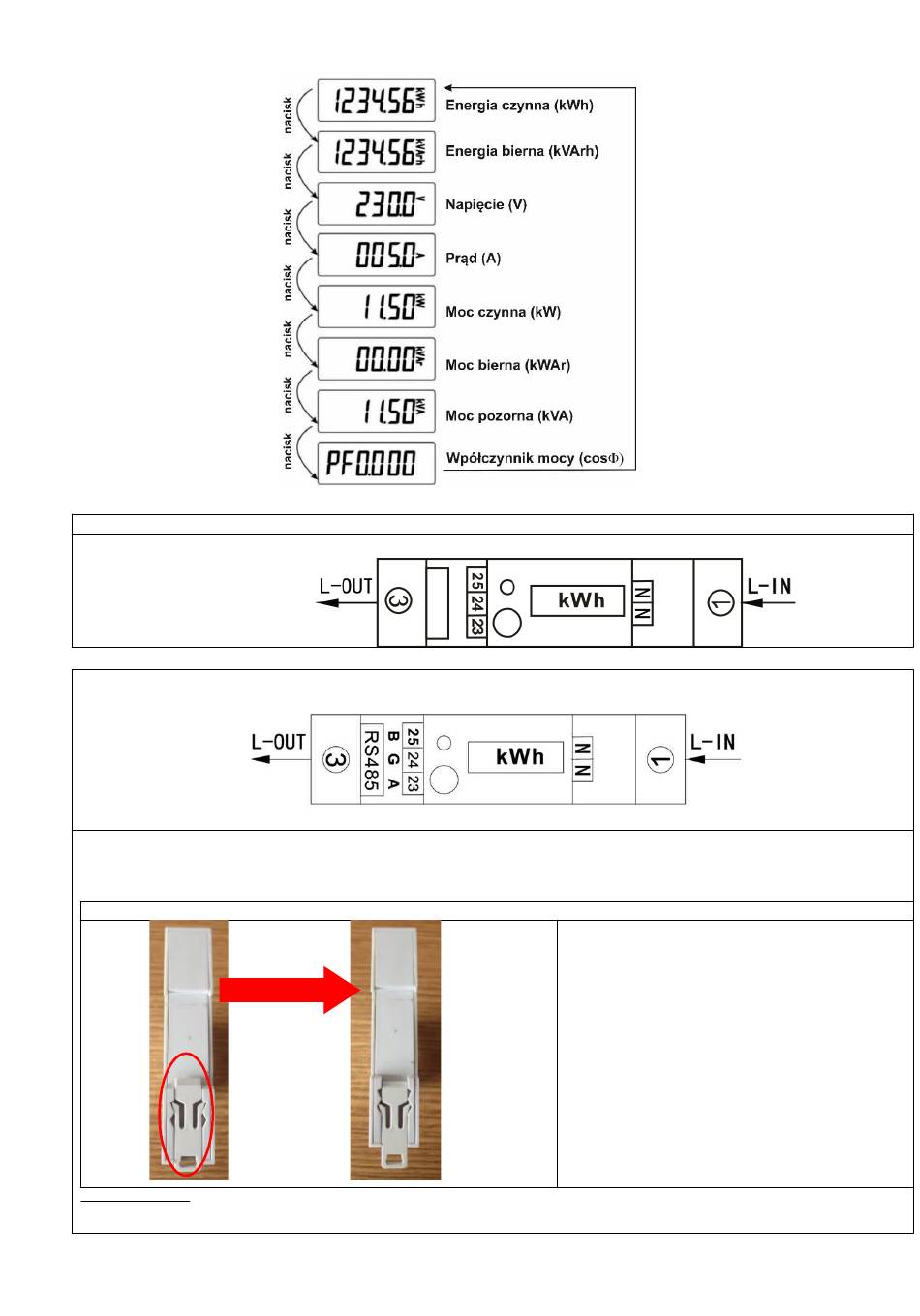

Nota: I morsetti 23.24.25 corrispondono a A, G, B.
Se il convertitore di comunicazione RS485 non ha la porta G, non è necessario collegarlo.
Per il filo zero, è possibile collegare una porta N e collegarle entrambe.
rys.1
8. Comunicazione
8.1 Il contatore OR-WE-514 e OR-WE-515 collaborano con RS485; protocollo - modalità Modbus-RTU;
Parametri standard: ID contatore:1, baud rate: 9600 bit al secondo, bit di dati: 8, parità: pari, bit di terminazione della trasmissione: 1.
5. SCHEMA DI CABLAGGIO
7. INSTALLAZIONE
rys.2
1. Scollegare l'alimentazione elettrica.
2. Selezionare una guida DIN standard da 35
mm e montare il misuratore.
3. Spingere il morsetto della guida DIN,
vedi dettagli in fig. 1 e fig. 2
4.Installare il misuratore su una guida DIN
per montare il misuratore.
5.Collegare secondo lo schema di
collegamento.
6.Dopo il collegamento, sigillare i coperchi
con i pressacavi.
