Produkt nicht zusammen mit anderen Abfällen entsorgt werden darf. Die Kennzeichnung weist auch darauf hin, dass das Gerät nach dem 13. August 2005 in Verkehr
gebracht wurde. Es liegt in der Verantwortung des Benutzers, die Altgeräte zur ordnungsgemäßen Behandlung zu einer dafür vorgesehenen Sammelstelle zu bringen.
Informationen über die verfügbaren Sammelsysteme für Elektroaltgeräte finden Sie an der Informationsstelle des Geschäfts und im Gemeindeamt.
Der richtige Umgang mit den Altgeräten verhindert negative Folgen für die natürliche Umwelt und die menschliche Gesundheit!
07/2018
1. EINLEITUNG
OR-WE-512, OR-WE-514, OR-WE-515 sind einphasige Ein-Modul-Zähler mit hinterleuchtetem LCD-Display, zur Montage auf einer
DIN-Schiene. Sie werden zur Überwachung des Stromverbrauchs eines Einphasennetzes eingesetzt. Sie sind ideal für den Einsatz als
Wechselstromzähler. Sie sind nur 18 mm breit, entsprechen aber dem Kommunikationsstandard RS485 und der DIN EN 50022, die sich
für die Stromverteilung in privaten und gewerblichen Anwendungen eignet.
2. TECHNISCHE EIGENSCHAFTEN UND PARAMETER
2.1 Merkmale
Der Zähler kann Netzparameter auslesen, die Energiequalität und den Lastzustand über
einen bestimmten Zeitraum analysieren.
Zur Montage auf einer Standard-DIN-Schiene - nur 18 mm breit.
OR-WE-514 Der Zähler hat die Fähigkeit, den verbrauchten Strom zu registrieren, mit der
Möglichkeit der Fernauslesung der Gruppenregister über das RS485-Standard-Kabelnetz,
Protokoll: Modbus-RTU-Modus.
OR-WE-515 Der Zähler hat die Möglichkeit, den verbrauchten Strom mit der Möglichkeit
der Fernauslesung von Gruppenregistern über das RS485-Standard-Kabelnetz zu
registrieren, Protokoll: Modbus-RTU-Modus: Modbus-RTU Modus und 4 unabhängige
Tarife (der Benutzer kann verschiedene Zeiten über RS485 einstellen).
Die Zähler verfügen über eine Lithiumbatterie für die Echtzeituhr. Die Genauigkeit der
Echtzeituhr beträgt 0,5 s pro Tag.
Hinterleuchtetes LCD-Display.
Scrollen der Anzeige von Strom (A), Spannung (V) usw.
Genaue Messung von Wirk- und Blindleistung.
2 Datenanzeigemodi:
a. Automatischer Scrolling-Modus: das Zeitintervall beträgt 5 s.
b. Button mode - using an external button to check data.
* Basisstrom - gibt den Stromwert an, bei dem der prozentuale Messfehler nahe Null liegt. Ist der durch das Messgerät fließende Strom
größer als der Basisstrom, so hat der Messfehler ein negatives Vorzeichen. Ist der durch den Zähler fließende Strom kleiner als der
Basisstrom, so hat der prozentuale Messfehler ein positives Vorzeichen (prozentualer Messfehler in Abhängigkeit vom Strom).
Der Zähler misst Strom korrekt mit der Genauigkeit der Zählerklasse über den gesamten Messbereich.
Maximaler Strom - ist der maximale Strom, bei dem wir den Stromzähler konstant laden können.
Mindeststrom - ist der niedrigste Laststrom, den der Zähler erkennt und registriert.
4. LCD-ANZEIGE
4.1 Display parameters / parameter switch

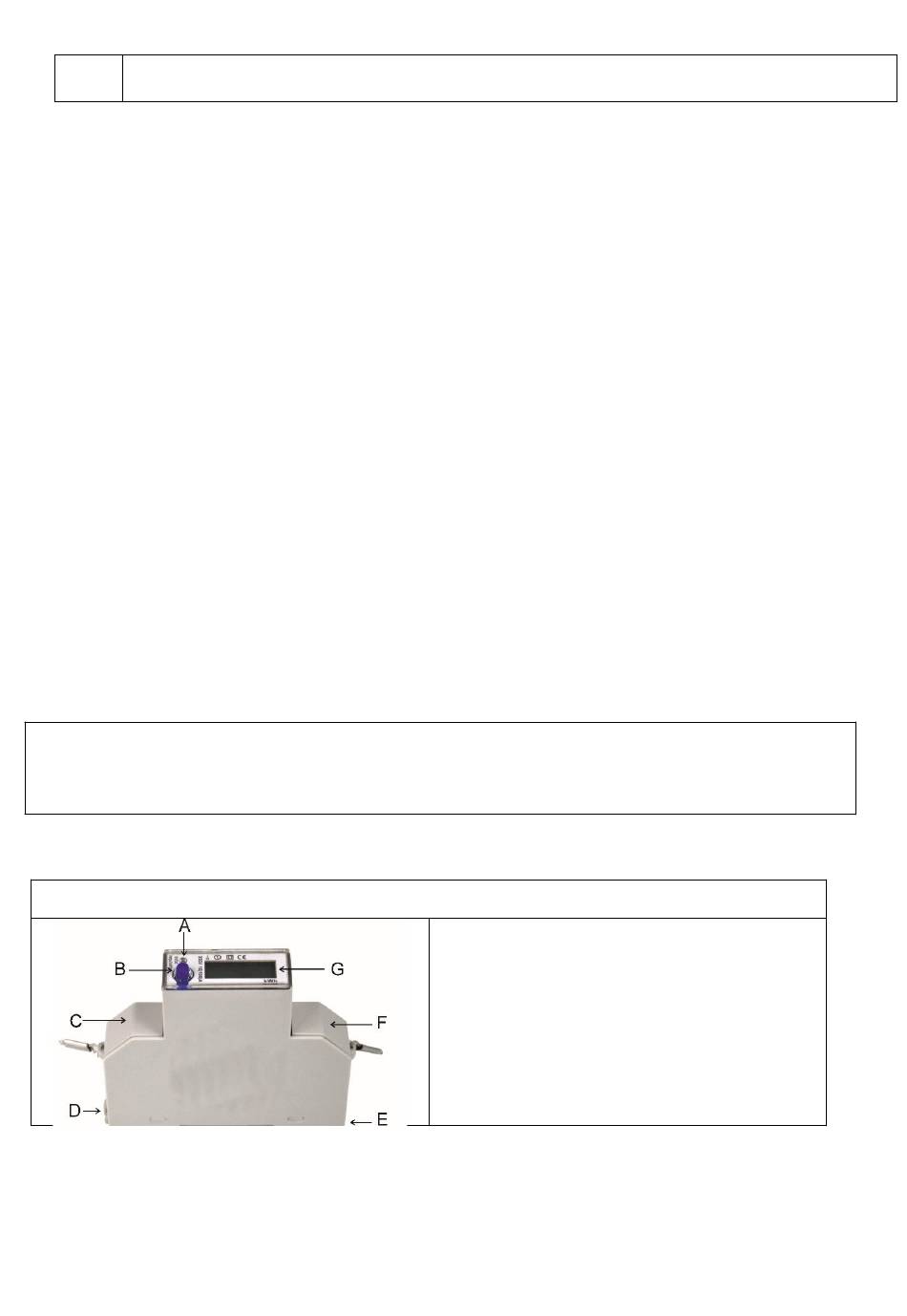

3. BESCHREIBUNG
A Impulsanzeige
B Taste zum Überprüfen der Daten
C RS485-Anschluss
D Ausgang L
E Eingabe L
F Neutralleiter
G LCD-Bildschirm
