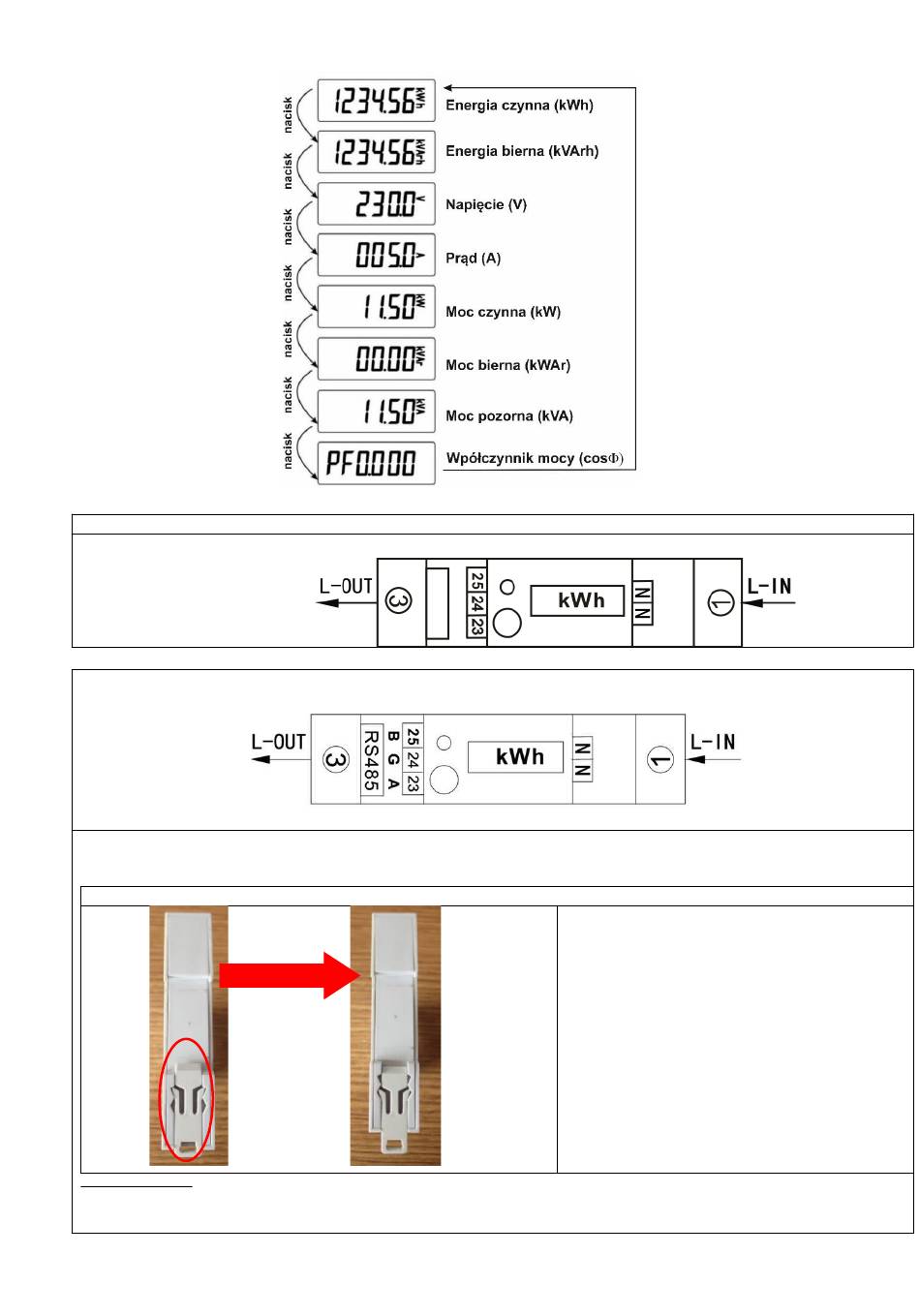

OR-WE-512:
OR-WE-514 i OR-WE-515:
Remarque : Les bornes 23.24.25 correspondent à A, G, B.
Si le convertisseur de communication RS485 n'a pas de port G, il n'est pas nécessaire de le connecter.
Pour le fil zéro, vous pouvez connecter un port N et connecter les deux.
rys.1
8. Communication
8.1 The OR-WE-514 and OR-WE-515 counter cooperate with RS485; protocol - Modbus-RTU mode;
Standard parameters: counter ID:1, baud rate: 9600 bits per second, data bit: 8, Parity: even, transmission termination bit: 1.
The connection between the MODBUS-RTU protocol and the application is realized by means of the USB RS485 stadard covert controller.
5. DIAGRAMME DE CÂBLAGE
7. INSTALLATION
rys.2
1. Débranchez l'alimentation électrique.
2. Choisir un rail DIN standard de 35 mm et
monter le compteur.
3. Insérez le collier de serrage du rail DIN,
voir détails en fig. 1 et fig. 2
4. Installez le compteur sur un rail DIN pour
monter le compteur.
5. Raccordez conformément au schéma de
raccordement.
6. Après le raccordement, fermer les
couvercles avec les presse-étoupes.
