1. INTRODUCTION
Les modèles OR-WE-512, OR-WE-514, OR-WE-515 sont des compteurs monophasés à module unique avec affichage LCD rétro-
éclairé, pour montage sur rail DIN. Ils sont utilisés pour surveiller la consommation électrique d'un réseau monophasé. Ils sont idéaux
pour une utilisation comme compteur de courant alternatif. Leur largeur n'est que de 18 mm, mais ils sont conformes à la norme de
communication RS485 et sont conformes à la norme DIN EN 50022, qui est adaptée à la distribution d'énergie dans les applications
domestiques et commerciales.
2. CARACTÉRISTIQUES ET PARAMÈTRES TECHNIQUES
2.1 Caractéristiques
Le compteur peut lire les paramètres du réseau, analyser la qualité de l'énergie et l'état de
la charge sur une certaine période.
Pour le montage sur un rail DIN standard - seulement 18 mm de large.
OR-WE-514 Le compteur a la possibilité d'enregistrer l'électricité consommée avec la
possibilité de lecture à distance des registres de groupe par le biais du réseau câblé
standard RS485, protocole : Mode Modbus-RTU.
OR-WE-515 Le compteur a la possibilité d'enregistrer l'électricité consommée avec la
possibilité de lecture à distance des registres de groupes d'indicateurs par le biais du
réseau câblé standard RS485, protocole : mode Modbus-RTU : Mode Modbus-RTU et 4
tarifs indépendants (l'utilisateur peut définir des horaires différents via RS485).
Les compteurs sont équipés d'une batterie au lithium pour l'horloge temps réel. La
précision de l'horloge temps réel est de 0,5 s par jour.
Ecran LCD rétro-éclairé.
Défilement de l'affichage du courant (A), de la tension (V) etc.
Mesure précise de la puissance active et réactive.
2 modes d'affichage des données :
a. Mode de défilement automatique : l'intervalle de temps est de 5 s.
b. Mode bouton - utilisation d'un bouton externe pour vérifier les données.
* Courant de base - spécifie la valeur actuelle à laquelle le pourcentage d'erreur de mesure est proche de zéro. Si le courant qui circule
dans l'appareil est supérieur au courant de base, l'erreur de mesure a un signe négatif. Si le courant traversant l'appareil de mesure est
inférieur au courant de base, l'erreur de mesure en pourcentage est positive (erreur de mesure en pourcentage en fonction du courant).
Le compteur mesure correctement l'électricité avec la précision de la classe de compteur sur toute la plage de mesure.
Courant maximum - est le courant maximum auquel nous pouvons constamment charger le compteur d'électricité.
Courant minimum - le courant de charge le plus faible que le compteur détecte et enregistre.
4. AFFICHAGE LCD
4.1 Paramètres d'affichage / commutateur de paramètres

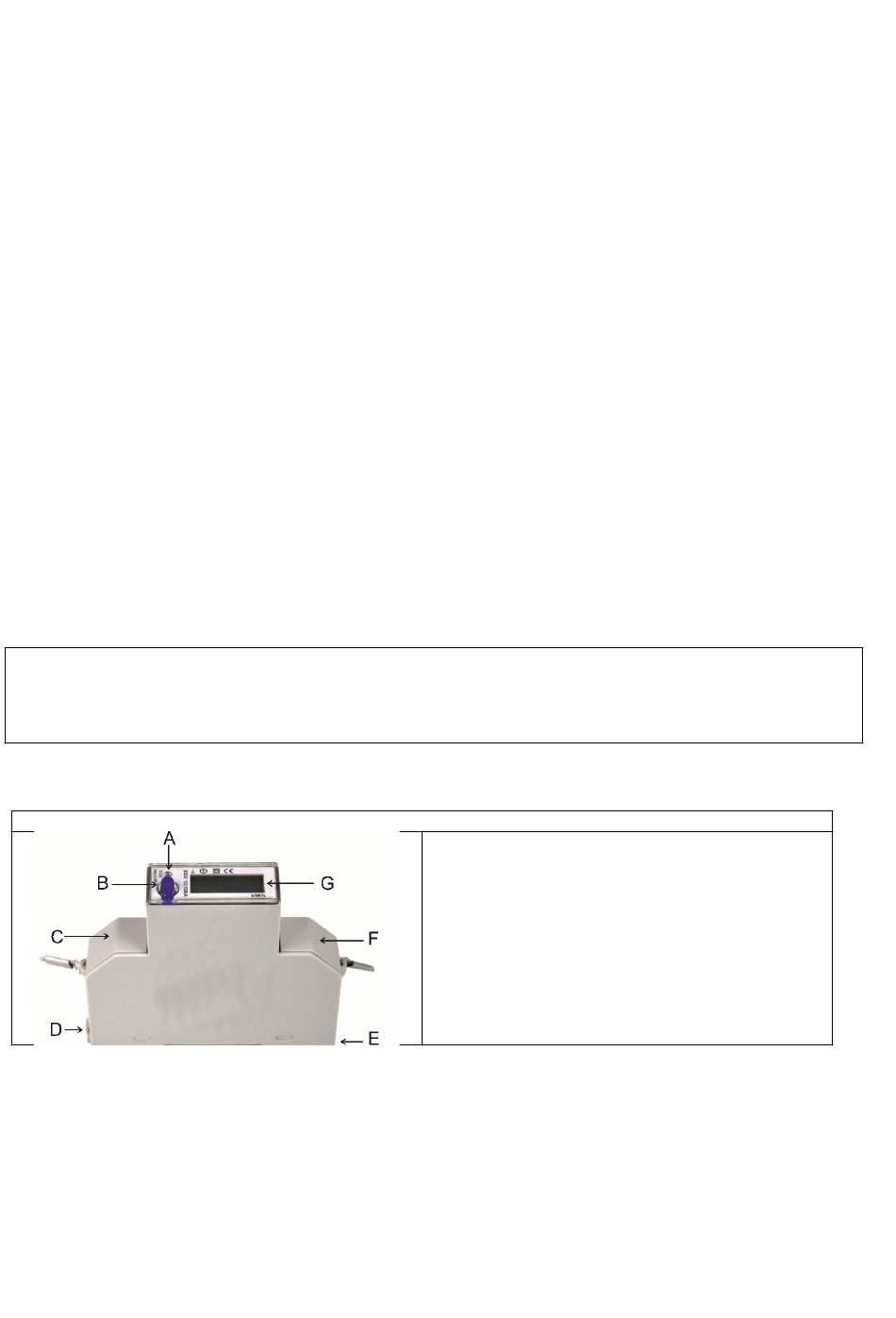

3. DESCRIPTION
A Indicateur d'impulsion
B Bouton de vérification des données
C Port RS485
D Sortie L
E Entrée L
F Fil neutre
G Écran LCD
