OR-WE-512:
OR-WE-514 i OR-WE-515:
Nota: Los terminales 23.24.25 corresponden a A, G, B.
Si el convertidor de comunicación RS485 no tiene puerto G, no es necesario conectarlo.
Para el cable cero, puede conectar un puerto N y conectar ambos.
rys.1
8. Comunicación
8.1 El contador OR-WE-514 y OR-WE-515 coopera con el RS485; protocolo - modo Modbus-RTU;
Parámetros estándar: ID:1 del contador, velocidad de transmisión en baudios: 9600 bits por segundo, bit de datos: 8, paridad: par, bit de

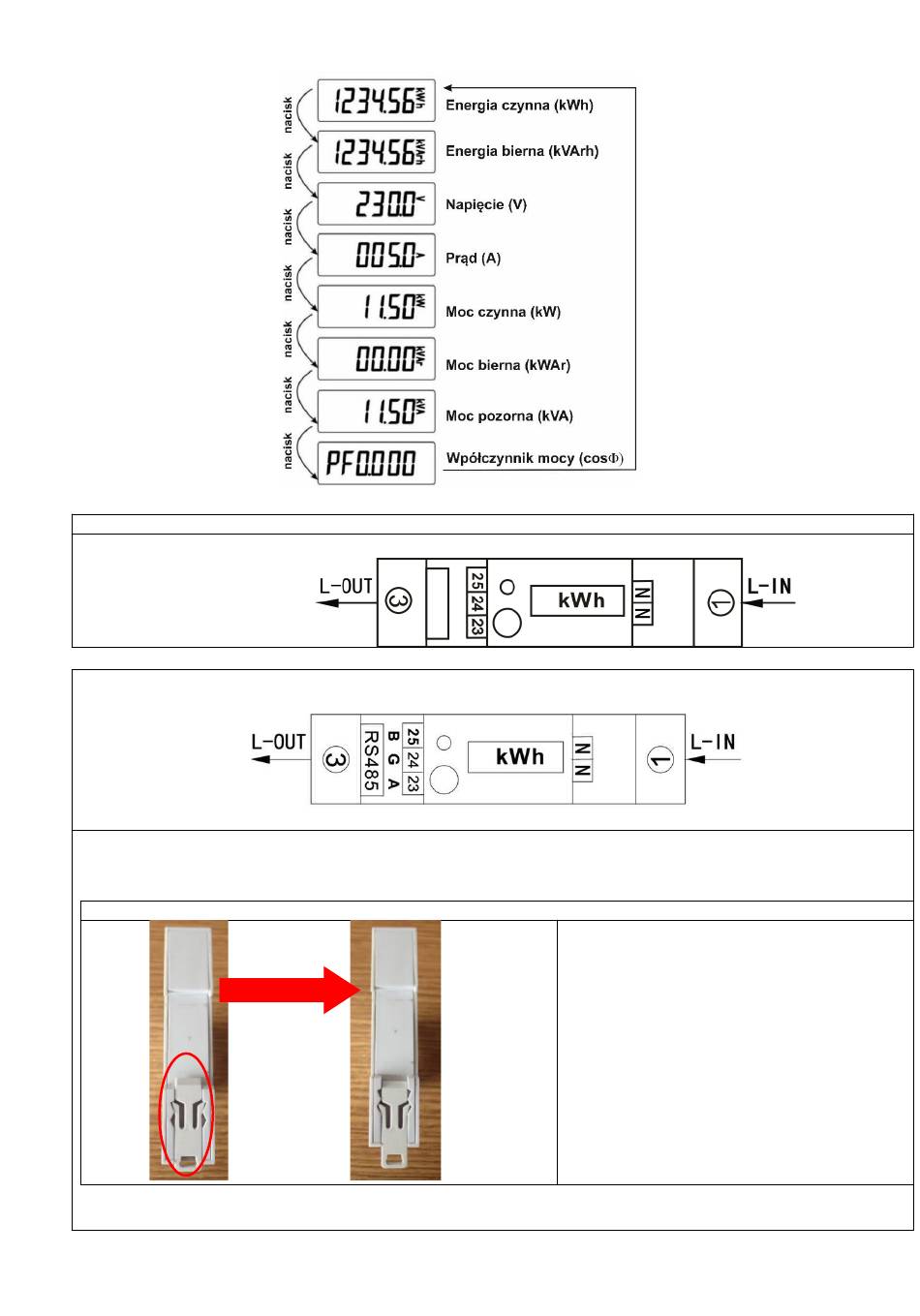

5. DIAGRAMA DE CABLEADO
7. INSTALACIÓN
rys.2
1. 1. Desconecte la fuente de alimentación.
2. 3. Seleccione un riel DIN estándar de 35 mm
y monte el medidor.
3. 3. Empuje la abrazadera del carril DIN, vea
los detalles en la fig. 1 y la fig. 2
4. 4. Instale el medidor en un riel DIN para
montar el medidor.
5. 5. Conéctelo de acuerdo con el diagrama de
conexión.
6. 6. Después de la conexión, selle las tapas
con los prensaestopas.
