Onderdelenlijst · Montage

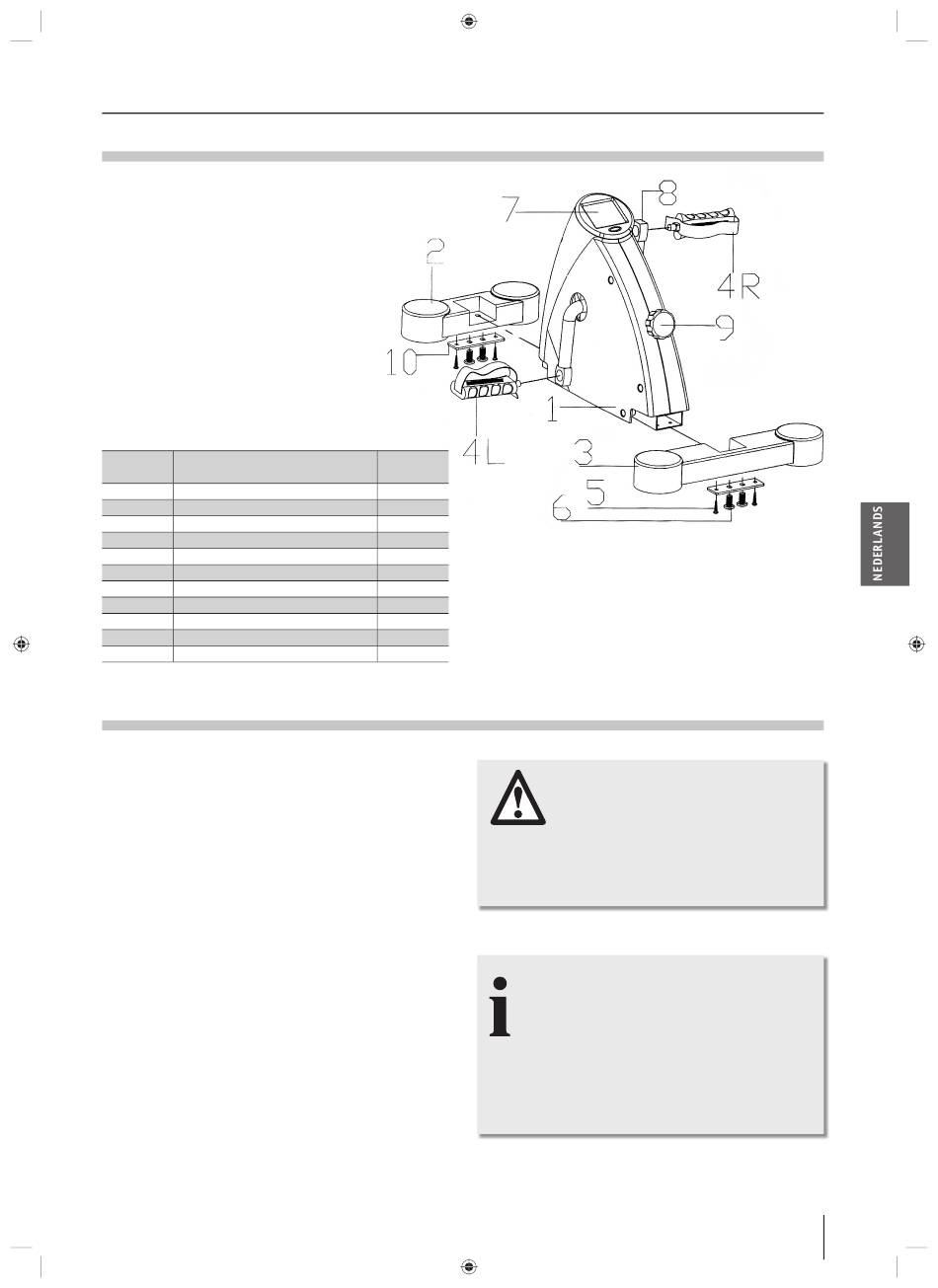

Onderdelenlijst

Nr. Beschrijving
1 hoofdframe
2 voet voor
3 voet achter
4L pedaal links
4R pedaal rechts
5 M5 schroef
6 M5 bout
7 display
8 crank
9 weerstandsregelaar
10 plaat

Montage

Het fi tnessapparaat is grotendeels voorgemonteerd.
1. U hoeft alleen de beide voeten (2, 3) met de meegelever-
de platen (10) en de schroeven (5, 6) aan het hoofdframe
(1) te monteren.
2. Verder moeten nu nog de pedalen (4L, 4R) aan de cranks
(8) worden aangebracht. Let er bij de montage op dat
beide pedalen aan de juiste zijde worden gemonteerd,
omdat zij anders kunnen afbreken. Het rechter pedaal
wordt met de wijzers van de klok mee en het linker tegen
de wijzers van de klok in vastgeschroefd. Draai de beide
pedalen stevig vast!
Voor het plaatsen of verwisselen van de batterijen trekt u de
display (7) voorzichtig naar boven uit het hoofdframe (1).
REX_Trainer_Minicycle12.indd NL-53 REX_Trainer_Minicycle12.indd NL-53
All manuals and user guides at all-guides.com
Aantal
1
1
1
1
1
4
4
1
1
1
2
ATTENTIE
Gebruik uitsluitend batterijen van het type: AAA 1,5 V.
Plaats na het inleggen van de batterijen de display (7)
zachtjes terug op het hoofdframe (1), omdat de batte-
rijen anders mogelijk het contact verliezen.
OPMERKING
NL-53
