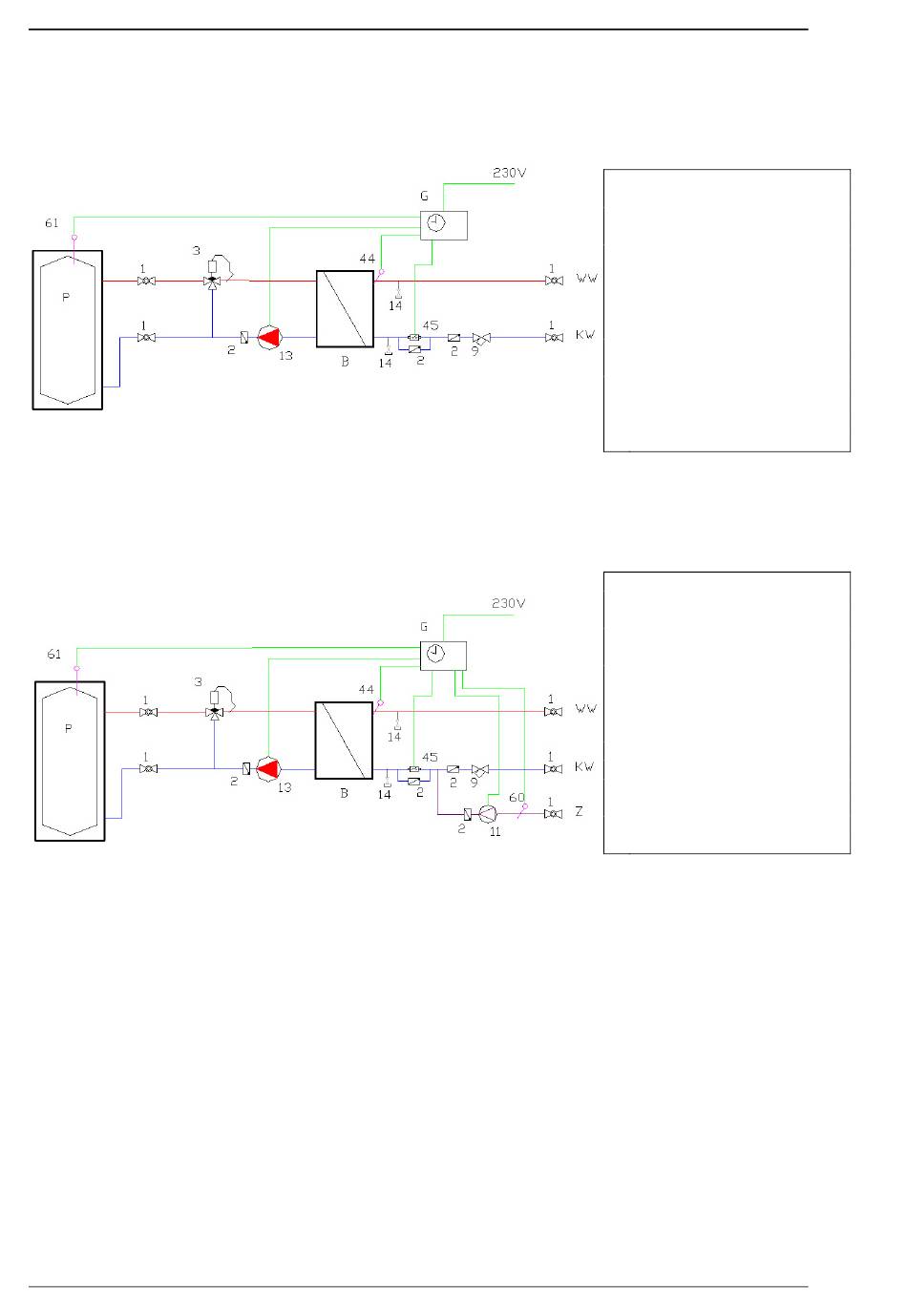

17.3 Schaltbild Beispiel 50-95 Liter/min. ohne Zirkulation

17.4 Schaltbild Beispiel 50-95 Liter/min. mit Zirkulation

14 118116-118126_Bedienung und Montage_DE.doc
P Pufferspeicher
B Plattenwärmetauscher, WW
G elektronischer Regler, WW
1 Kugelhahn
2 Rückschlagventil
Thermisches Vormischventil
(bauseits einzubauen bei
3 Puffervorlauftemperaturen von
mehr als 65°C oder bei
kalkhaltigem Wasser)
9 Schmutzfänger
13 Umwälzpumpe
14 Spülmöglichkeit
44 Tauchfühler (ultraschnell)
45 Strömungsschalter
61 Pufferspeicherfühler
P Pufferspeicher
B Plattenwärmetauscher, WW
G elektronischer Regler, WW
1 Kugelhahn
2 Rückschlagventil
Thermisches Vormischventil
(bauseits einzubauen bei
3 Puffervorlauftemperaturen von
mehr als 65°C oder bei
kalkhaltigem Wasser)
9 Schmutzfänger
13 Umwälzpumpe
14 Spülmöglichkeit
44 Tauchfühler (ultraschnell)
45 Strömungsschalter
61 Pufferspeicherfühler
