OERTLI OPTIMAT GMR 1000 CONDENS Beschreibung Seite 7

Luft/Abgasführung
Für jede Einbausituation das passende Abgassystem. Ob im Wohnbereich oder in einem separaten Heizraum, im Keller oder im
Dachgeschoss: Egal wo der OPTIMAT GMR 1000 installiert wird, OERTLI bietet das passende Abgassystem aus Kunstoff (PPs).
Die Auswahl des für den jeweiligen Anwendungsfall geeigneten Abgassystems ist abhängig vom Aufstellort des Kessels, der Betriebs-
weise sowie den baulichen Gegebenheiten.
Zu unterscheiden ist zwischen einem raumluftabhängigen Betrieb in Nicht-Wohnräumen, z.B. in Heizräumen, und in einem raumluf-
tunabhängigen Betrieb z.B. in Wohnräumen. Mit dem Abgassystem von OERTLI können die Kosten reduziert werden.

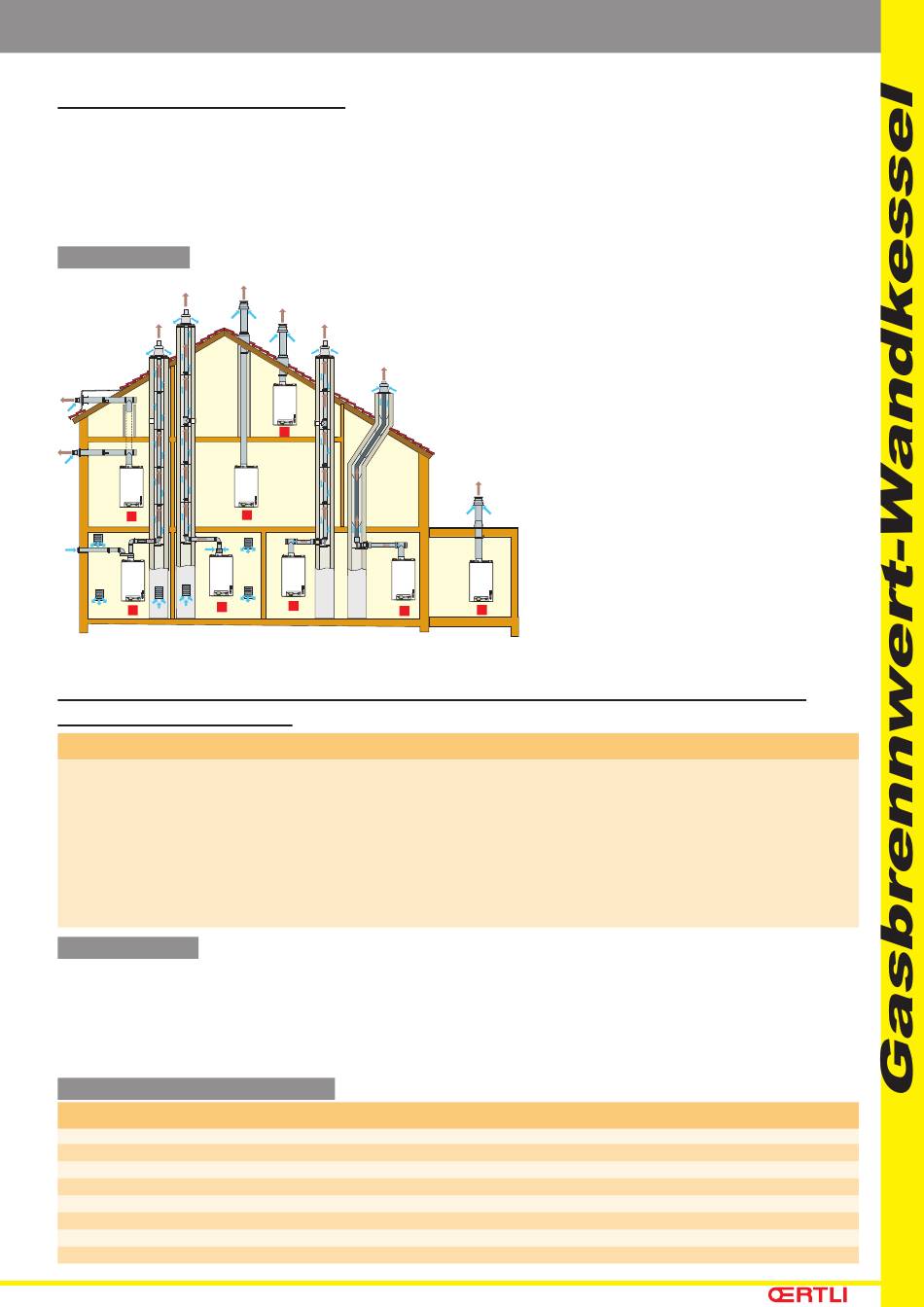

Aufstellungsarten
C 13x
1
B 23
C 53
6
5
Tabelle über die möglichen Abgaslängen je nach
Aufstellungsart
System Bezeichnung
C Außenwanddurchführung
13x
C Senkrechte Dachdurchführung
33x
C PPs Rohr im hinterlüfteten Schacht
63x
PPs Rohr flexibel
C Getrennte Luft Abgasführung
53
B Raumluftabhängig PPs im Schacht
23
Randbedingungen:
Abgasrohrsysteme aus PPs mit äußerem Alu Luftrohr waagerechte Verbindungsrohre 1 m, Formstücke in Grundbausätzen: Schacht-
anlage: 1 Revisions T-Stück,1 Stützbogen; Dachheizentrale : 1 Revisionsstück gerade.
Überschlägig können folgende Längenreduzierungen in Ansatz gebracht werden:
Zus. Verbindungsrohre pro 1 m reduziert sich die Länge um 1 m.
Ein Bogen 87° reduziert die Länge um 1,1 m, 1 Bogen 45° um 0,9 m, 1 Bogen 30° um 0,7m
1 zusätzliche Revisions T-Stück um 4,2 m, 1 gerades Revisions Stück um 0,8 m
Abgas-/Frischluftbasätze für GMR 1000
Art.-Nr. Bezeichnung
190266 Dachheizzentrale 60/100 schwarz
190267 Dachheizzentrale 60/100 rot
190268 Dachheizzentrale Flachdach schwarz
190269 Verbindungsleitung Kessel/Schacht 60/100
190271 Steigleitung im Schacht DN 60
189602 Steigleitung im Schacht DN 80
294949 Erweiterung von DN 60 auf DN 80 PPs
294950 Erweiterung von 60/100 auf 80/125
C 33x
2
C 33x
2
C 63x
C 63x
3
4
Bezeichnung des Systems:
1 System C13x
Außenwandanschluss, hier muss die Heizleis-
tung auf max 11 kW begrenzt werden, für WW
steht die volle Leistung zur Verfügung.
2 System C33x
Senkrechte Dachdurchführung (bei einer Ges-
chossdurchführung ist ein zusätzlicher Schutz
(F90) notwendig.
3 System 63x
Abgasfrischluftführung im hinterlüfteten Schacht.
Abgasfrischluftführung im hinterlüfteten Schacht
mit flexiblem Abgasrohr.
5 System C 53
getrennte Luft Abgasführung
C 33x
6 System B23
Abgasführung durch PPs Rohr im Schacht, Zuluft
2
aus dem belüfteten Aufstellraum
MCR_F0008
max. waagerechte Länge 6 m (60/100)
max. vertikale Länge 6 m (60/100)
max. vertikale Länge 17 m (80/125)
max. vertikale Länge 17 m (60+ 80)
max. vertikale Länge 15 (80)
max Länge (2x80) 33 m
max. Länge 25 m (60)
max. Länge 33 m (80)
Bausatz
A
A
A
B
D
D
7
Länge
1985-2055 mm
1985-2055 mm
1985-2055 mm
640-740 mm
6370 mm
6370 mm
