Gasbrennwert-Wandkessel
Installationshinweise
Die Gas-Brennwert-Wandkessel können auch in einem Wandschrank installiert werden. Die Mindest-Wandabstände sind in der beilie-
genden Raumskizze angegeben. Da die Kessel Nach der Schutzart IPX4D geprüft sind, ist eine Installation auch in der Küche oder im
Bad möglich.
Gasanschluss
Die Gasanschlüsse sind entsprechend der DVGW-TRGI bzw. TRF auszulegen. Bei der Auswahl der Gasströmungswächter sind die
aktuellen Auslegungshinweise zu beachten. Der Gas-Absperrhahn mit thermischer Sicherung gehört zum Lieferumfang.
Der Gasanschluss ist mit 3/4" AG ausgeführt (Übergangsstück von Ø 22mm mit thermischer Sicherung 3/4" wird lose mitgeliefert.
Elektroanschluss
Alle Schutzmaßnahmen entsprechend den VDE-Vorschriften 0100, Sondervorschriften (TAB) der örtlichen Energieversorger sind zu
beachten. Der Netzanschluss ist unter Berücksichtigung der Polarität Phase/Nulleiter bauseits über eine Trennvorrichtung mit mind. 3
mm Kontaktabstand durchzuführen und getrennt mit 6 A abzusichern.
Hydraulische Anschlüsse
Die mitgelieferte Montageplatte enthält die notwendigen Wartungshähne und Kupferrohranschlüsse für Heizungsvorlauf und Rücklauf
Ø 22 mm und Kalt- und Warmwasser Ø 15 mm. Die Kondensatableitung ist in 3/4" Standard-Überwurf ausgeführt. Damit sich keine
Ablagerungen im Wärmetauscher bilden, empfehlen wir im Rücklauf vor dem Kessel einen Schmutzfilter einzubauen und für die Befül-
lung der Anlage enthärtetes Wasser mit einem pH Wert zwischen 8 und 9 anzustreben.
Installationsschemas
Im Kessel ist eine 2-stufen Pumpe Grundfos UPR 15-60 eingebaut. Die Steuereinheit im Kessel sorgt dafür, dass die Kesselpumpe im
Warmwasserbetrieb auf volle Leistung geht.
Werksseitig ist die Pumpe für den Heizkreislauf auf Minimalleistung geschaltet. Falls erforderlich kann diese durch Parameteränderung
hochgesetzt werden.

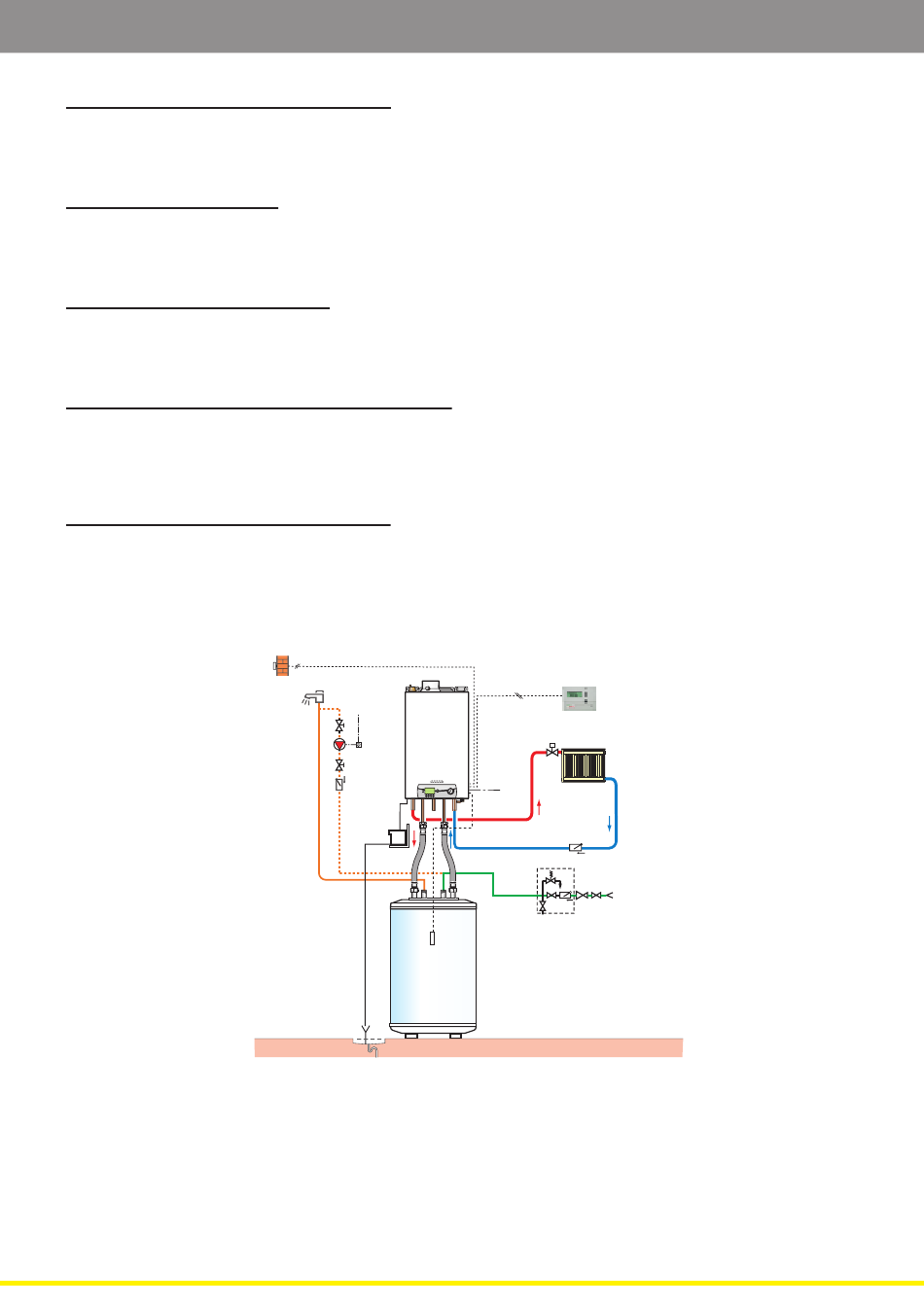

OPTIMAT GMR 1024 mit OBU 130
1
- Heizungsvorlauf
2
- Heizungsrücklauf
1a - Kesselkreis-Vorlauf
2a - Kesselkreis-Rücklauf
8
- Handentlüfter
9
- Absperrventil
21 - Außentemperaturfühler
27 - Rückschlagklappe
28 - Kaltwassereintritt
21
230V
50Hz
9
32
Zeit-
9
schaltuhr
27
68
29 - Druckminderer, wenn Leitung-
sdruck höher als 0,8 x Ansprech-
druck des Sicherheitsventils
(entspr. DIN 1988 Teil 2)
30 - Trinkwasser-Sicherheitsgruppe
(Deutschland : nach DIN 1988 )
32 - Trinkwasser Zirkulationspumpe
wahlweise (mit Zeitschaltuhr)
33 - Trinkwasser-Temperaturfühler
Uhrenthermostat
oder RS 1000
51
8
230V
64
50Hz
27
30
29
9
33
44 - Übertemperatursicherung (Deut-
51 - Thermostatventil
64 - Kreis A : ungemischter Heizkreis
68 - Neutralisationanlage
6
28
schland/Österreich ) bei Fußbo-
denheizung (je nach bauseitigen
Gegebenheiten einzustellen)
(z.B. NT-Heizkörper)
GMR_F0001
