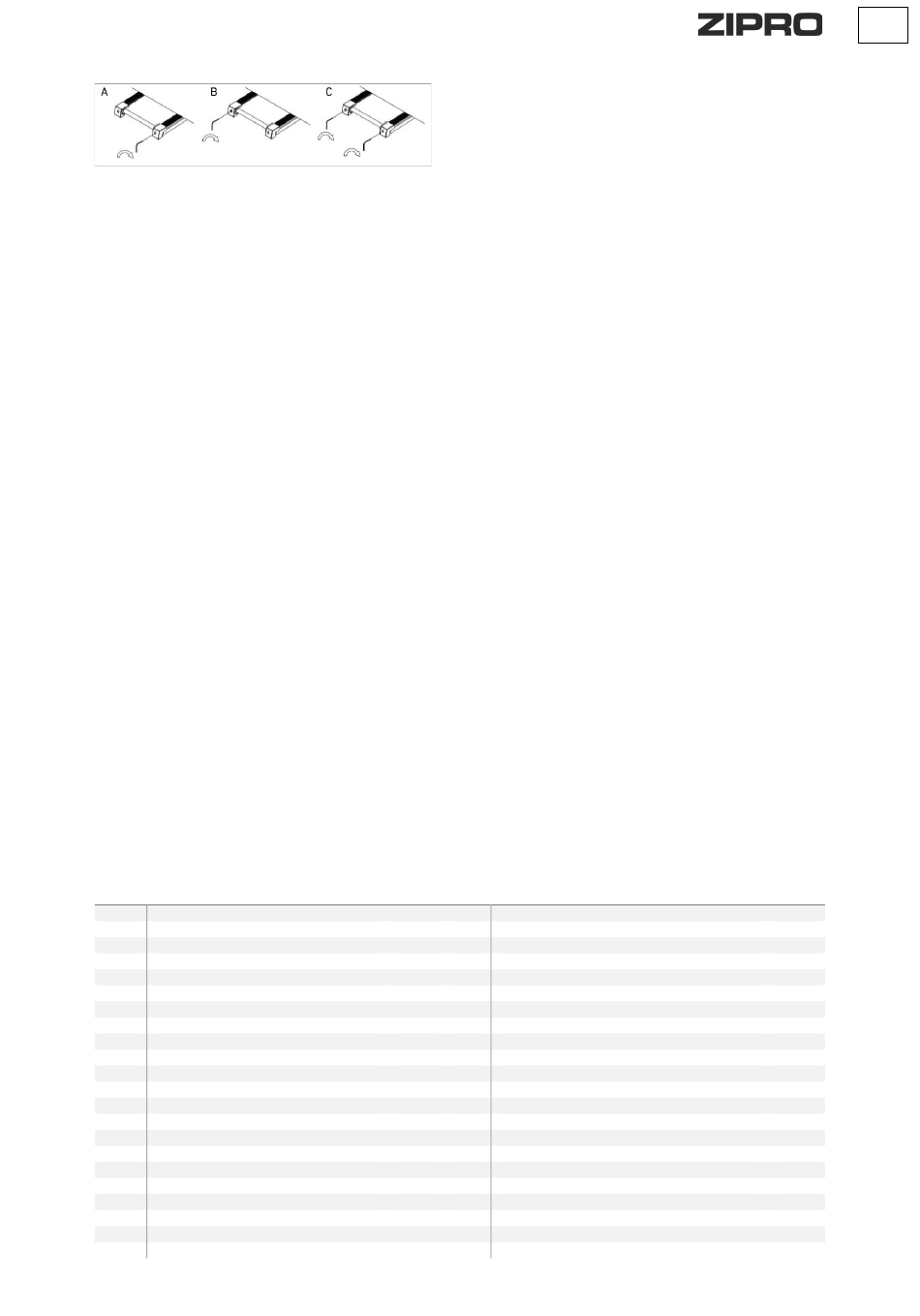

ERHÖHUNG DER BANDSPANNUNG
Im Satz der mitgelieferten Teile finden Sie einen Spezialschlüssel.
Setzen Sie ihn in die linke Schraube für die Laufbandeinstellung ein, die
sich im hinteren Teil des Laufbandes befindet. Drehen Sie den Schlüssel
im Uhrzeigersinn um 90° (Abb. C). Auf diese Weise ziehen Sie die hintere
Rolle an und erhöhen die Bandspannung. Wiederholen Sie diesen
Schritt für die Schraube auf der rechten Seite. Achten Sie darauf, dass
Sie beide Schrauben gleichmäßig anziehen.
Wiederholen Sie den Schritt so lange für beide Seiten, bis das Band
korrekt angespannt ist.
REDUKTION DER BANDSPANNUNG
Um die Bandspannung zu reduzieren, gehen Sie wie bei der Erhöhung
der Bandspannung vor. Drehen Sie den Schlüssel entgegen dem
Uhrzeigersinn.
ZENTRIEREN DES LAUFBANDES
Aufgrund von verschiedenen Laufstilen (am häufigsten eine größere
Belastung von einem Fuß) kann es zu einer Verschiebung des
Laufbandes kommen, das dann nicht mehr zentral liegt. Aus diesem
Grund kann die Einstellung des Bandes von Zeit zu Zeit notwendig sein.
Das Laufband sollte sich selbst während des Betriebs des Geräts
zentrieren. Es erfordert eine Einstellung, wenn es sich auf die rechte
oder linke Seite verschiebt.
Starten Sie das Laufband und stellen Sie das Gerät auf eine niedrige
Geschwindigkeit ein (z. B. 3 km/h). Prüfen Sie, auf welche Seite sich das
Laufband verschiebt.
•
Wenn das Band sich auf die rechte Seite verschiebt, müssen Sie
den Schlüssel in die rechte Regulierungsschraube einsetzen.
Drehen Sie den Schlüssel um Uhrzeigersinn um 90° (Abb. A).
Überprüfen Sie, ob das Band zentriert wurde.
Falls es sich weiterhin nach rechts verschiebt, drehen Sie den
Schlüssel erneut um 90°.
•
Falls das Band auf die linke Seite abrutscht, gehen Sie genau wie
oben beschrieben vor, aber Sie stellen die Schraube auf der linken
Seite ein (Abb. B).
MONTAGESCHEMA (→ Siehe Seite 2)
ACHTUNG! Es ist verboten, Teile zu verwenden, die aus anderen Quellen als vom Hersteller stammen.
TEILLISTE
Nr.
Beschreibung
1
Hauptrahmen
2
Unterer Rahmen
3
Laufbandkolumnen
4
Hauptrahmen
5
Motorrahmen
6
Laufband-Deck Unterstützung
7
Vordere Rolle
8
Hintere Rolle
9
Zylinder
10
Laufband-Deck
11
Laufband-Band
12
IGBT
13
Mutter M6
14
Motor
15
Steuerung
16
Computer
17
Obere Motorabdeckung
18
Untere Motorabdeckung
19
Linke Hauptrahmenabdeckung
20
Rechte Hauptrahmenabdeckung
21
Hauptrahmenkante
22
Amortisation der Füße
UMWELT
Das Trainingsgerät wird zwecks Schutz vor eventuellen
Beschädigungen während des Transports in einer Verpackung geliefert.
Das Verpackungsmaterial besteht unverarbeiteten Rohstoffen und
kann recycelt werden. Entsorgen Sie diese Materialien in den
entsprechenden, farbigen Behältern zur getrennten Müllsammlung.
Schützen Sie die Umwelt und entsorgen Sie verbrauchte Batterien nicht
im Hausmüll. Bringen Sie sie zum Kaufort zurück oder entsorgen Sie sie
an einen separaten Sammelpunkt.
Elektroaltgeräte (einschließlich Zähler, Stromversorgung) sind
sekundäre Rohstoffe - entsorgen Sie sie nicht im Hausmüll, da sie
gesundheits- und umweltgefährdende Stoffe enthalten können. Wir
bitten Sie um eine aktive Mithilfe beim sparsamen Umgang mit
natürlichen Ressourcen und dem Schutz der natürlichen Umwelt,
indem Sie das Altgerät zu einem Lagerpunkt für sekundäre Rohstoffe –
Elektroaltgeräte bringen.
MONTAGE
Die Montage des Geräts muss auf sorgfältige Weise durch einen
Erwachsenen durchgeführt werden. Falls Sie Zweifel haben, dann
bitten Sie jemanden mit mehr Erfahrung in diesem Bereich um Hilfe.
•
Stellen Sie vor Beginn der Montage sicher, dass der Gerätesatz
alle Elemente aus der Stückliste enthält und dass keine
Elemente während des Transports beschädigt wurden. Falls
Artikel nicht vorhanden sind oder Sie Vorbehalte haben,
wenden Sie sich bitte an Ihren Händler.
•
Machen Sie sich mit den Zeichnungen und Erläuterungen
vertraut und führen Sie die Montage gemäß der in der
Montageanleitung enthaltenen Schritte vor.
•
Gehen Sie während der Montage mit Vorsicht vor. Bei der
Nutzung von Werkzeugen und Bauteilen besteht eine
Verletzungsgefahr.
•
Denken Sie daran, eine sichere Umgebung zu bewahren. Achten
Sie darauf, Werkzeuge und Montageteile nicht ungeordnet
liegen zu lassen. Denken Sie daran, dass Kunststofffolien und -
beutel eine Erstickungsgefahr für Kinder darstellen.
•
Die Montageelemente, die benötigt werden, um den gegebenen
Schritt der Montageanleitung auszuführen,
sind in den Abbildungen und Erläuterungen dargestellt.
Verwenden Sie die in der Montageanleitung angegebenen Teile.
•
Ziehen Sie in den ersten Montagephasen die Teile nicht fest.
Ziehen Sie sie fest, nachdem Sie alle eingesetzt haben
und sicherstellen haben, dass sie richtig sitzen.
•
Der Hersteller behält sich das Recht vor, einige Elemente
vorzumontieren.
Menge
Nr.
Beschreibung
1
32
Einzelleitung
33
1
Pulssensor / Schnellstarttaste Start/Stop
34
2
Pulssensor / + / -Geschwindigkeitsschnellwechseltaste
1
35
Obere Verbindungsleitung
36
1
Sicherheitsschlüssel
1
37
Sechskantschraube M8*50
38
1
Sechskantschraube M8*12
1
39
Sechskantschraube M8*16
40
1
Sechskantschraube M8*40
41
1
Schraube Φ10*15*(M8*10)
1
42
Sechskantschraube M8*20
43
1
Sechskantschraube M8*42 20
1
44
Sechskantschraube M8*30 15
45
1
Klebeleisten
1
46
Sechskantschraube M8*45 20
47
1
Sechskantschraube M8*32
48
1
Schraube M6*25
49
2
Schraube
50
2
Sechskantschraube
2
51
Schraube ST4.0*30
52
2
Schraube ST4.2*20
4
53
Schraube ST4.2*16
DE
Menge
6
4
2
2
2
3
2
4
1
2
4
2
1
4
5
2
6
2
4
2
6
19
22
