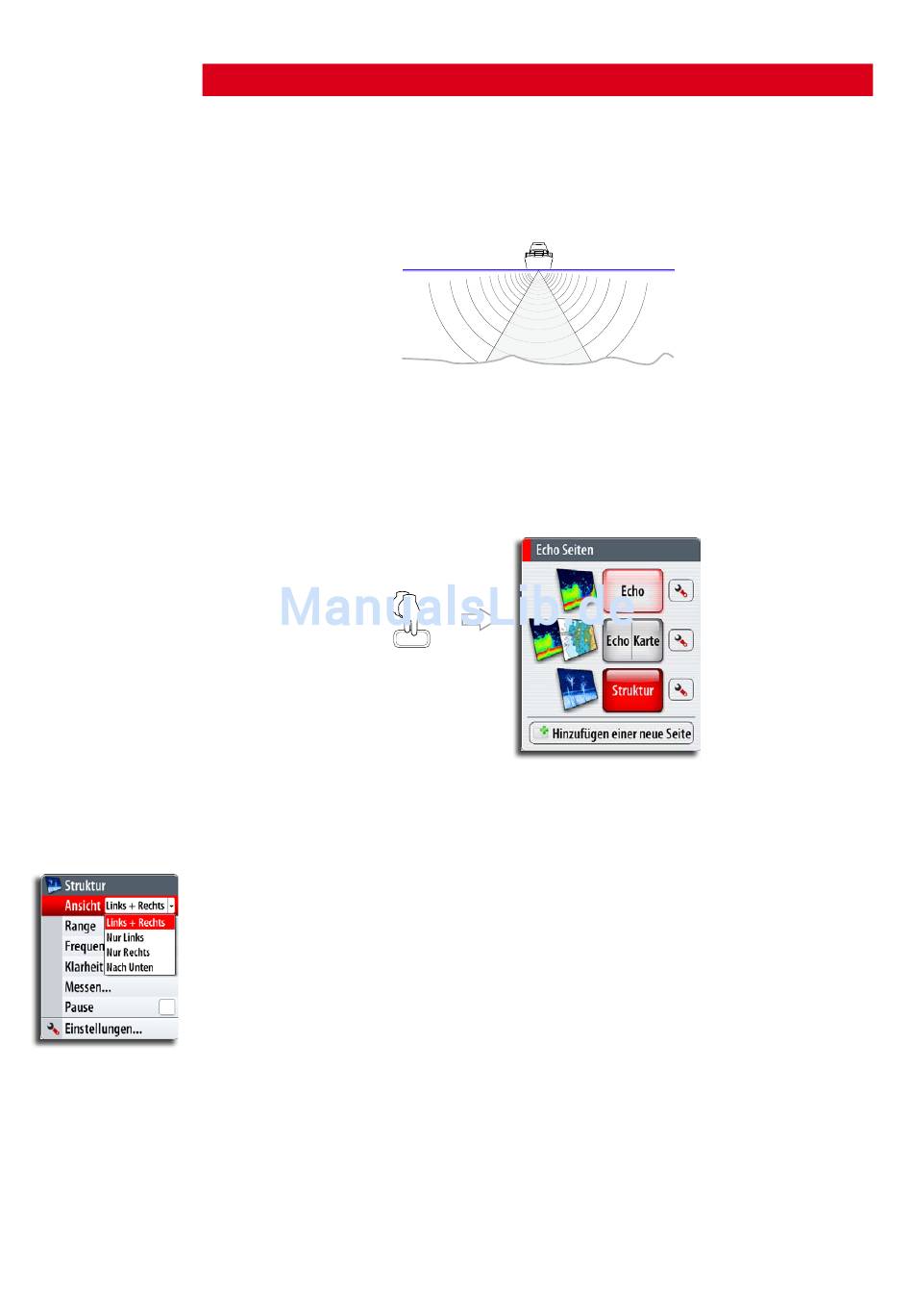

9 StructureScan™

StructureScan™ ist ein optionales Hardwaremodul, das hohe Frequenzen verwendet, um
eine hochauflösende Darstellung des Meeresbodens bereitzustellen.
Mit SideScan bietet StructureScan™ eine 150 m breite detaillierte Abdeckung; mit
DownScan™ erhalten Sie perfekte Bilder der Struktur und der Fische direkt unter Ihrem
Schiff bis in eine Tiefe von 90 m.
Aufrufen des StructureScan™-Bereichs
Sie rufen StructureScan über ECHO DAK auf, nachdem die externe StructureScan-Box
und der Schwinger angebracht wurden.
x2
ECHO
Der StructureScan-Bereich kann auch in anderen Seitengruppen eingerichtet werden, die
über die Direktaufruf-Tasten geöffnet werden. Sie können den StructureScan-Bereich als
Einzelseite oder als Teil einer Seite mit mehreren Bereichen einrichten. Informationen
dazu erhalten Sie im Abschnitt Anpassen des NSO-Systems.
StructureScan™-Bilder
Der StructureScan-Bereich kann als herkömmliches DownScan-Bild oder für die
Darstellung des linken/rechten SideScan-Bereichs eingerichtet werden.
Das DownScan-Bild kann außerdem als Einblendung in ein reguläres Echolotbild
eingefügt werden. Weitere Informationen finden Sie im Abschnitt Echolot.
StructureScan | 55
