Aufbau des NSO-Bildschirms

Seiten und Seitengruppen

Der NSO-Bildschirm setzt sich aus Seitengruppen zusammen, die
CHART RADAR
durch Drücken der entsprechenden Direktaufruf-Taste angezeigt
werden. Ein einziger Druck öffnet die Seite, die von dieser DAK davor
ECHO NAV
angesehen wurde. Ein zweiter Druck führt zu der Seiten-Gruppe
und Editiere Optionen. Wiederhaltes Drücken wechselt zwischen den
INFO PAGES
verfügbaren Seiten.
Jede Seitengruppe (mit Ausnahme der Hilfsmittelseiten) kann fünf
Seiten umfassen. Die erste Seite einer Seitengruppe ist immer ein
Vollbildbereich.
Das System ist bereits mit einigen häufig verwendeten Seiten vorkonfiguriert, Sie
können aber auch eigene Seiten definieren. Informationen dazu erhalten Sie im
Abschnitt Anpassen des Systems.
Bereiche
Jede an das NSO-System angeschlossene Anwendung wird auf Bereichen dargestellt,
und jede Seite kann maximal vier Bereiche enthalten.
Seite mit 1 Bereich
Folgende Inhalt sind verfügbar:
Karte
Radar
Echo
Instrumente Konfigurierbarer Satz Bildschirme, die veränderliche Daten des Schiffs
Steuern
Video
Position
8 Systemübersicht

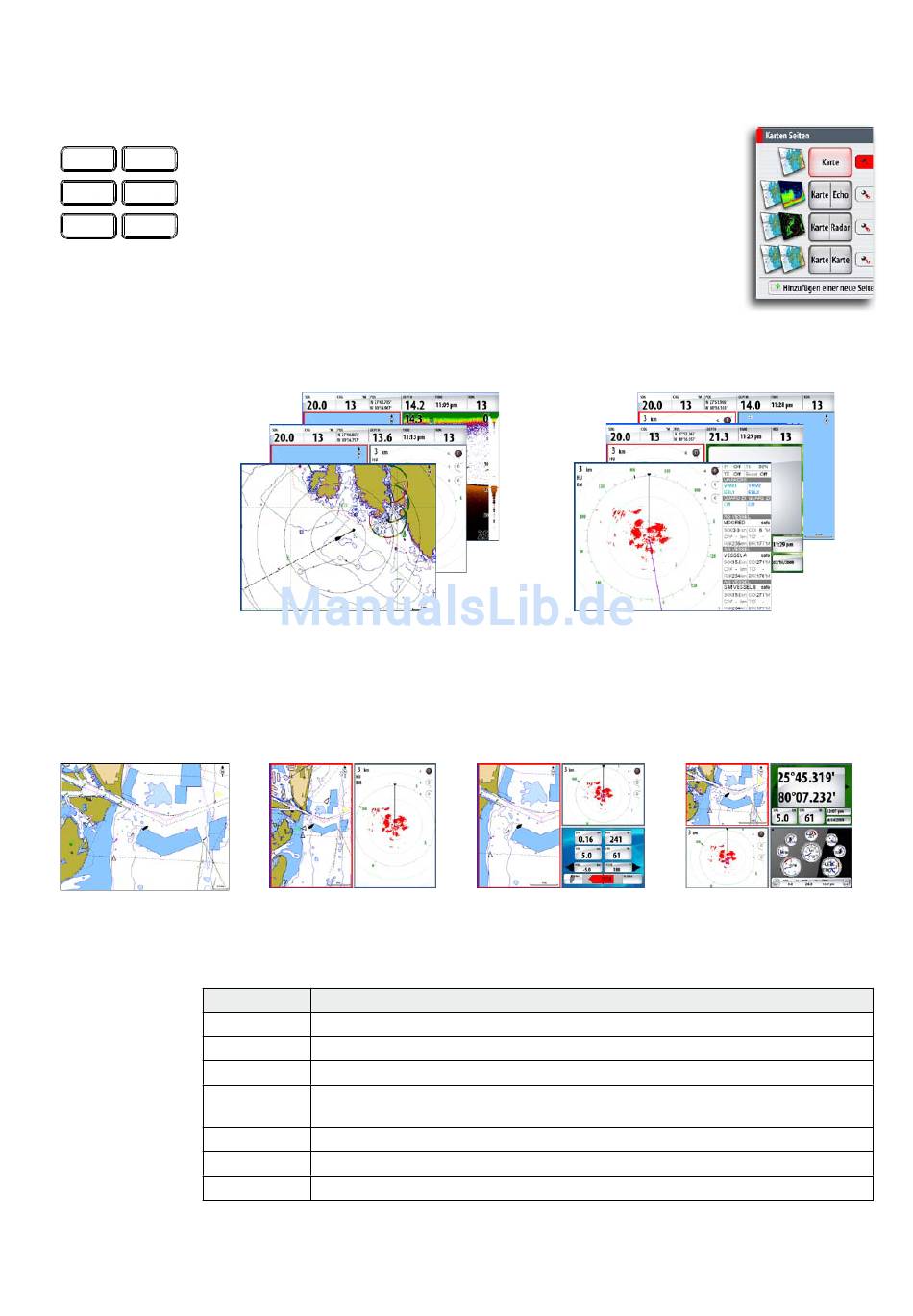

Beispiel Kartenseitengruppe
Seite mit 2 Bereichen
Bereich
Seekarte. Kann in 2D oder 3D angezeigt werden (Navionics-Karten).
Radar-Positionsanzeige (PPI, Position Plan Indicator)
Echolot
darstellen. Darstellung in Zahlen in analogen/linearen Messinstrumenten
Navigationsinformationen
Live-Video
GPS-Position, SOG/COG und Uhrzeit
Beispiel Radarseitengruppe
Seite mit 3 Bereichen
Beschreibung
Seite mit 4 Bereichen
