mindestens 1,5 Meter (5 Fuß) von einander entfernt sein.
Normalerweise wird der Bereich über die IN- und OUT-Tasten kontrolliert. Sie können die
Funktion dieser Tasten verändern, um die Vergrößerung einzustellen. Wählen Sie hierfür
"Swap range / Zoom Controls" unter SYSTEM/ SETTINGS / ADVANCED ECHO MENU aus.
Der Echolotbereich kann als Einzel- oder geteilte Anzeige mit verschiedenen Bildern auf
der linken und rechten Seite eingerichtet werden.
Optionen für einen geteilten Bildschirm

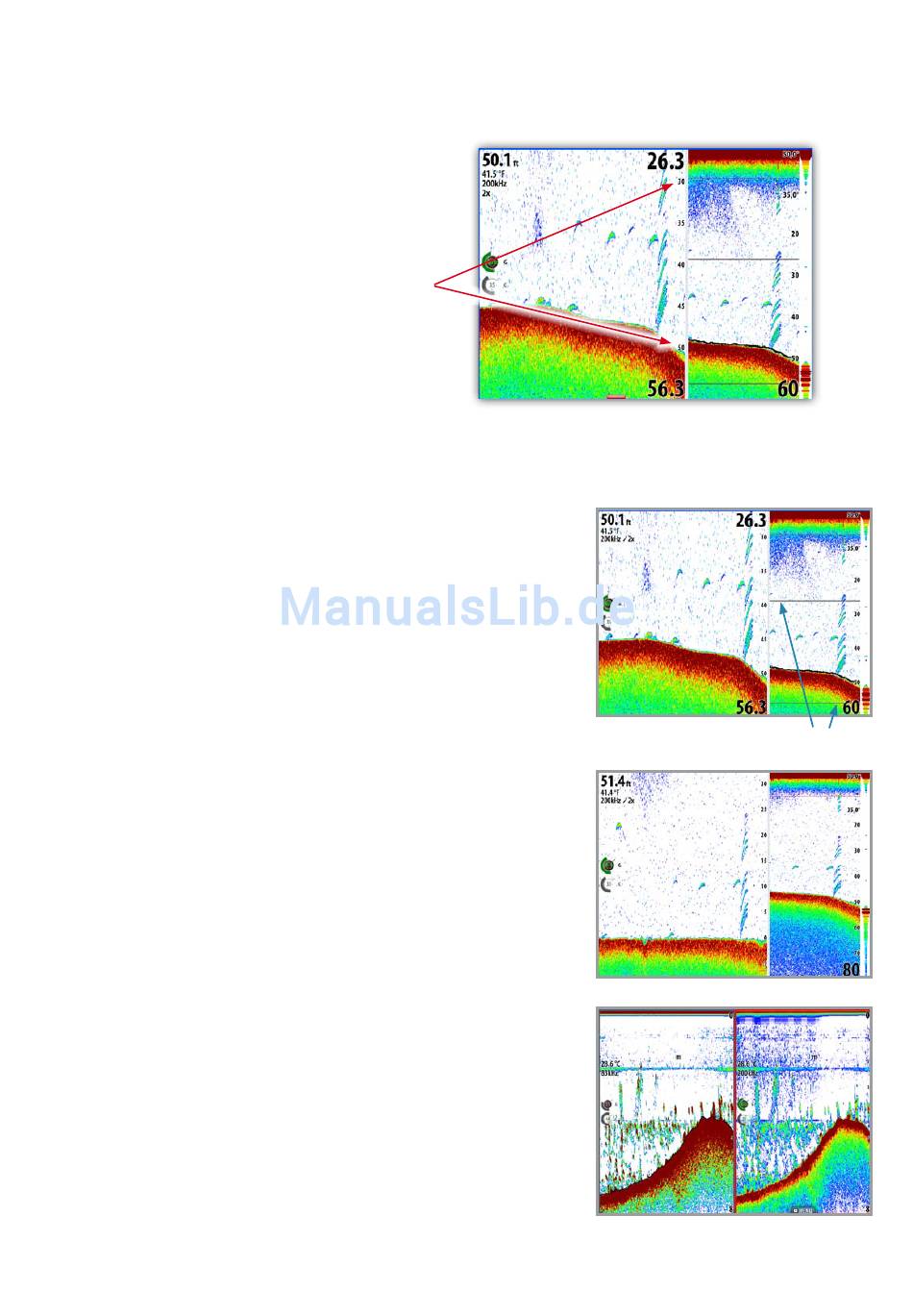

Zoom
Der Modus Zoom bietet eine vergrößerte Sicht
des Sonarbildes auf der linken Seite des Felds.
Standardmäßig ist eine zweifache Vergrößerung
eingestellt. Sie können im Dropdown-Menü
maximal eine achtfache Vergrößerung auswählen.
Der Bereich zwischen den Zoomleisten auf der
rechten Seite des Displays zeigt, welcher Bereich
vergrößert wird. Wenn Sie den Vergrößerungs-
faktor erhöhen, wird der Bereich verkleinert. Dies
erkennen Sie an der verringerten Entfernung
zwischen den Zoomleisten.
Bottom Lock
Der Modus „Bottom Lock" ist hilfreich, wenn Sie
Echos nahe am Grund sehen möchten.
In diesem Modus zeigt die linke Seite des Felds
ein Bild, in dem der Grund abgeflacht ist. Die
Bereichsskala wird so geändert, dass vom
Meeresgrund (0) nach oben gemessen wird.
Die Grund- und die Nulllinie werden immer
im linken Bild angezeigt, unabhängig von der
Bereichsskala.
Der Skalierungsfaktor für das Bild auf der linken
Seite des Felds wird eingestellt, wie im Abschnitt
zur Zoom-Option erläutert.
Echofrequenz
Das NSO unterstützt verschiedene Schwinger-
frequenzen. Welche Frequenzen verfügbar sind,
hängt vom Sonarmodul sowie vom angeschlossen
Schwingermodell ab.
Sie können zwei verfügbare Frequenzen gleich-
zeitig anzeigen, indem Sie ein duales Echolot
einrichten.
Noise rejection (Störstrahlungsunterdrückung)
Signalstörungen durch Bilgepumpen, Motorvibrationen und Luftblasen können zu Stör-
48 | Verwenden des Echolots
OBERER
gRENzWERT: 30 fUSS
UNTERER
gRENzWERT: 50 fUSS
Zoomleisten
