Anzeigen Der Aufgezeichneten Sonardaten; Echolot-Optionen; Boden-Färbung - Simrad Nso Bedienungsanleitung

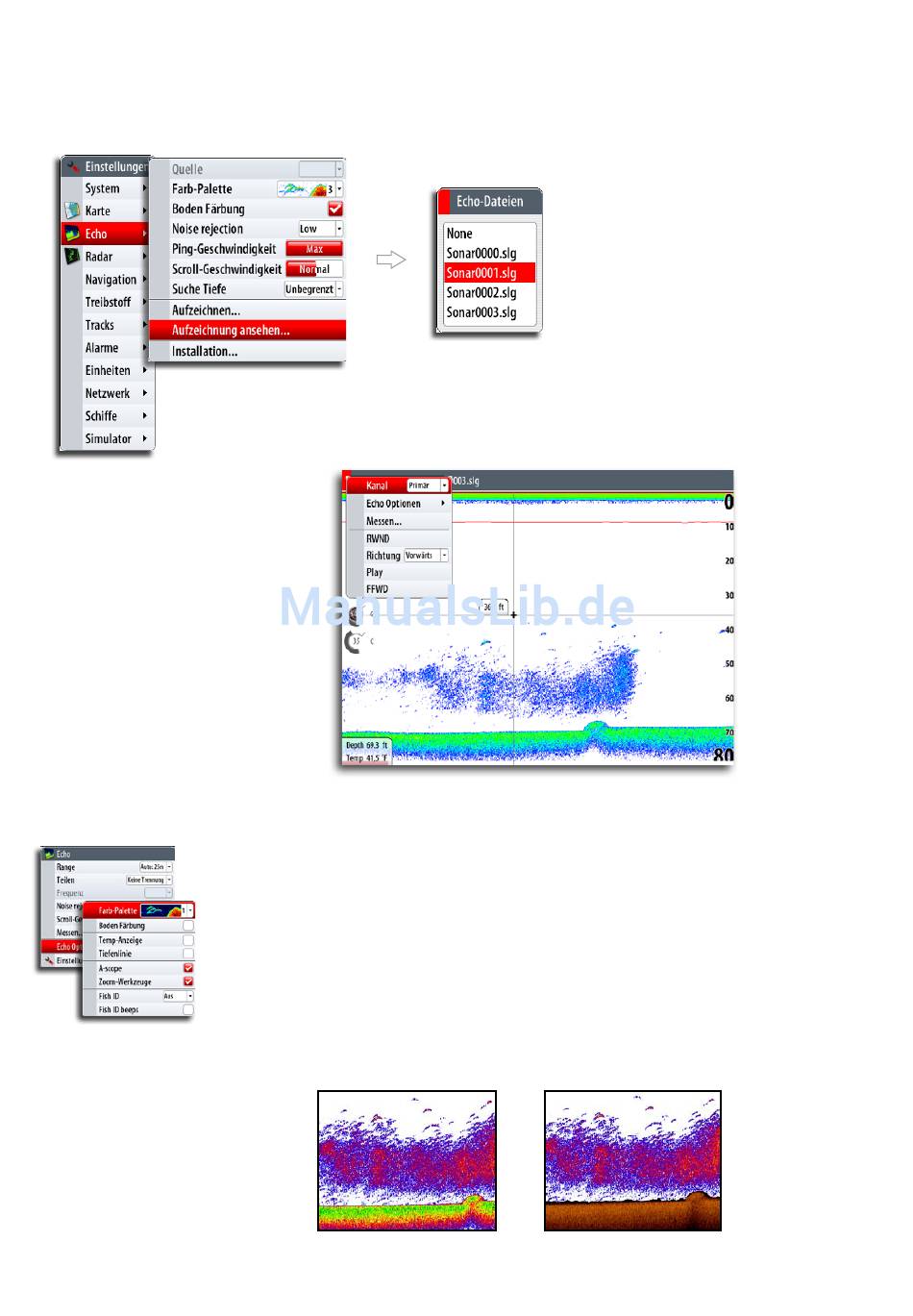

anzeigen der aufgezeichneten Sonardaten

Sie können intern oder extern gespeicherte Sonaraufzeichnungen gleichermaßen
auswählen und überprüfen.
Die Log-Datei wird als angehaltenes Bild angezeigt. Um das Wiedergabemenü
aufzurufen, drücken Sie die Taste MENU.
Wenn mehrere Kanäle in der ausgewählten Echo-Datei aufgezeichnet wurden, können Sie
das anzuzeigende Kanal- und StructureScan-Bild auswählen.
Um den Wiedergabemodus zu beenden, drücken Sie die Taste X.

Echolot-Optionen

paletten
Es gibt verschiedene Paletten für die Anzeige mit unterschiedlichen Farben und
Helligkeiten.
Boden-färbung
Anhand der Boden-Färbungsoption werden der gesamte Grund sowie die harten
Strukturen im Grundbereich in einer braunen Schattierung dargestellt. So setzen sich
Fische und Vegetation klar vom Grund ab.
Keine Boden-Färbung Boden-Färbung EIN
48 | Verwenden des Echolots
