15. Die vier 100mm-Messing-
rohrstücke (7b) aufste-
cken.
19. Die zugeschnittenen Ac-
rylscheiben wie abgebildet
seitlich einschieben.
4
BAUANLEITUNG
7b
60

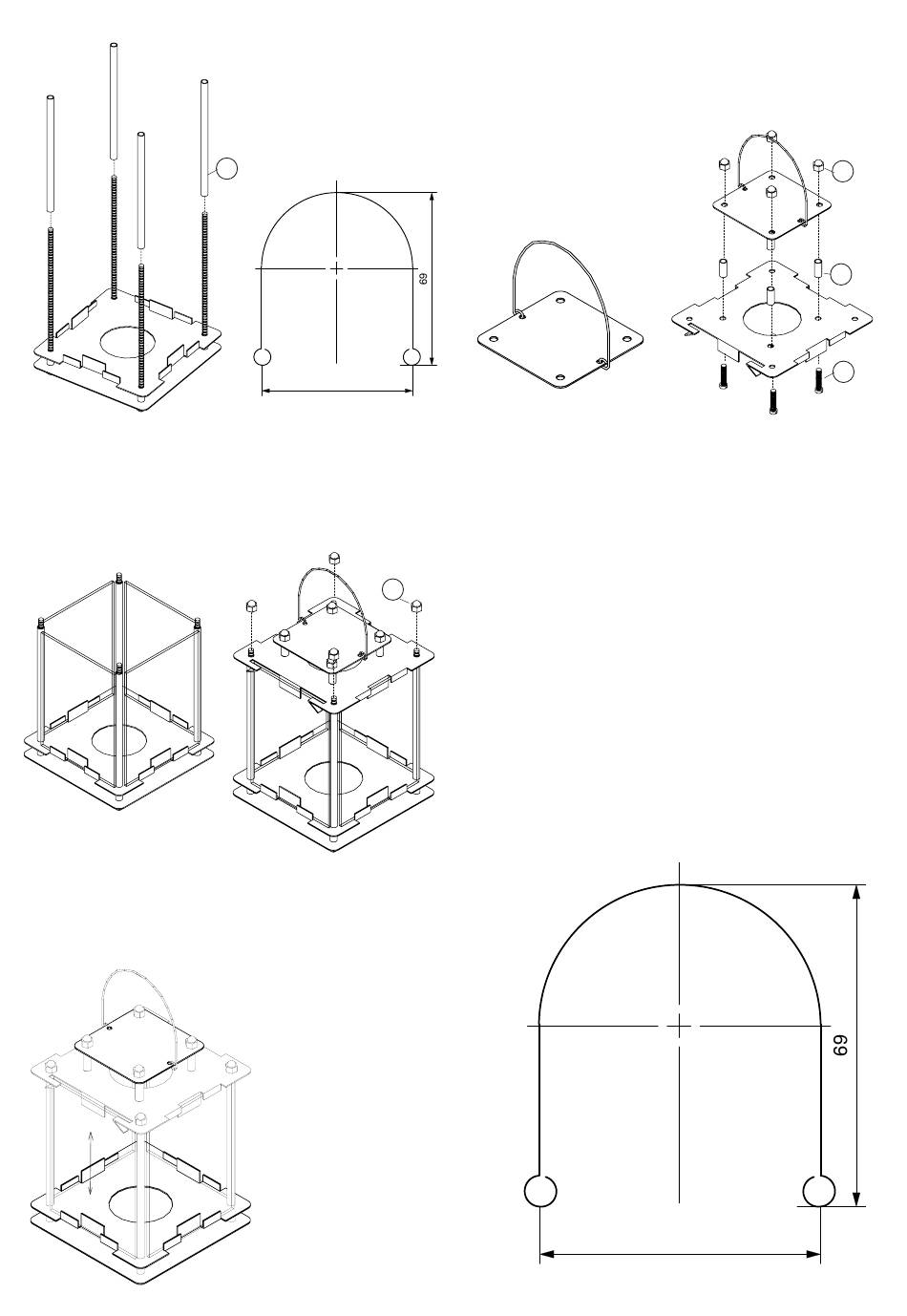

16. Den Aludraht auf 210mm
kürzen. An den Enden mit
der Rundzange je eine Öse
ø 8mm biegen. Bügel nach
Schablone fertig biegen.
6
20. Den Deckel mit Abdeckung
aufsetzen und darauf
achten, dass die Acrylglas-
scheiben richtig sitzen. Von
oben mit 4 Hutmuttern (6)
festschrauben.
Fertig!
Zum Einsetzen eines
Teelichtes kann die
vordere Scheibe zum
Öffnen nach oben ge-
schoben werden!
1d
17. Den Bügel wie abgebildet
an der Abdeckung (1d)
befestigen! Hierfür die ge-
bogenen Ösen mit der Bie-
gezange etwas aufbiegen
und durch die Bohrungen
in der Abdeckung führen.
Zum Befestigen die Ösen
wieder zusammenbiegen.
Biegeschablone Henkel
M 1:1
6
8
1c
5
18. In den Deckel (1c) von un-
ten vier Zylinderkopfschrau-
ben (5) einstecken. Von
oben 4 Messingrohrstücke
(ca. 12mm (7c) aufsetzen.
Dann die Abdeckung (1d)
aufsetzen und von oben mit
4 Hutmuttern (6) befesti-
gen!
Hinweis:
Laschen vom Deckel (c)
zeigen nach unten!
60
D112765#1
