Biegen:
4mm-Laschen
8mm-Laschen

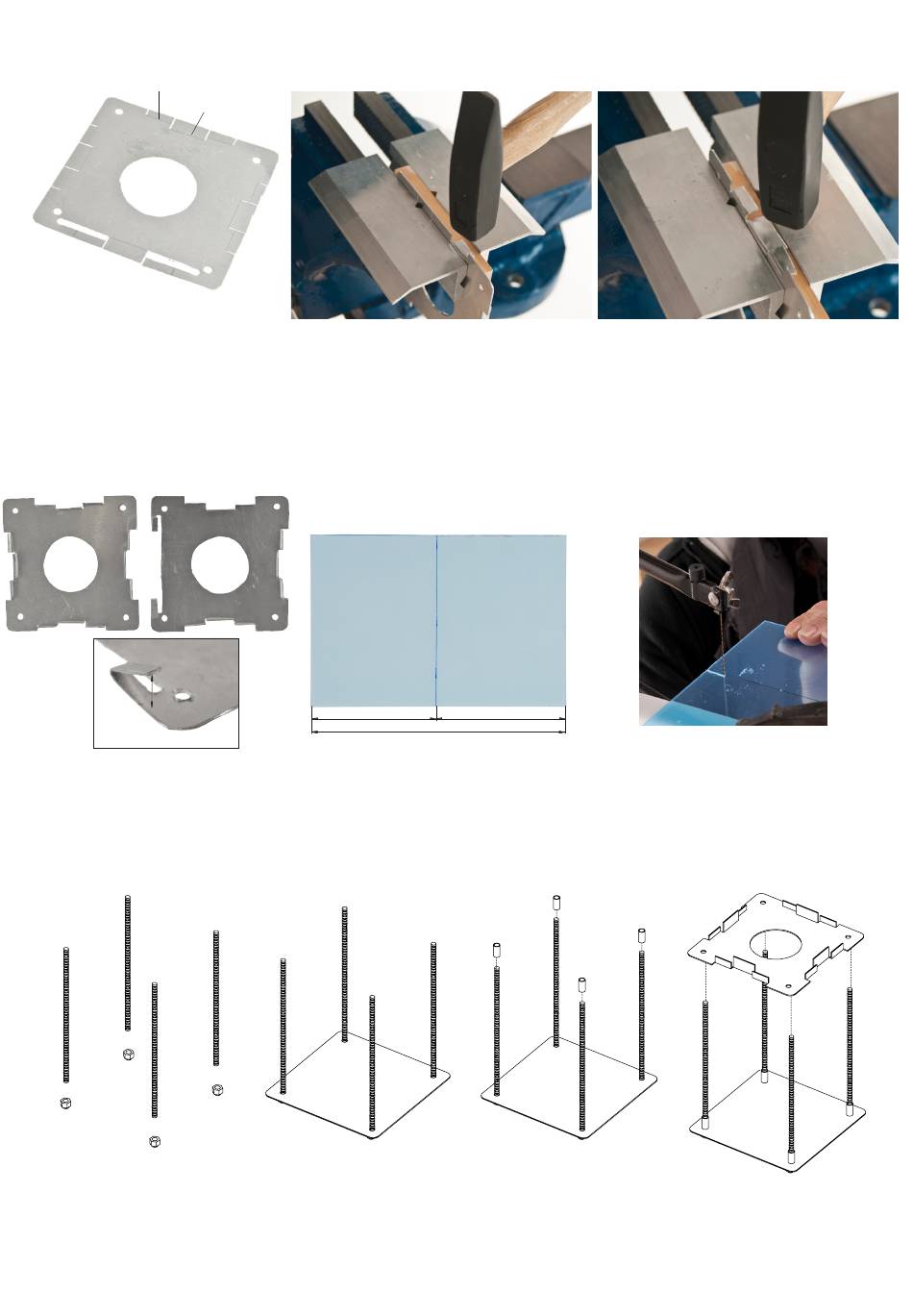

5. Die Biegekanten nach Schablone
(Seite 5) mit Bleistift anreissen.
(siehe Abbildung)
10mm
8. Die beiden vorderen Laschen im Deckel
wie abgebildet in die gleiche Richtung
der Laschen umbiegen.
Aufbau:
11. Jeweils eine Hutmutter
(6) auf die 4 Gewindestan-
gen aufschrauben.
D112765#2
BAUANLEITUNG
6. Das Werkstück wie abgebildet in einen
Schraubstock mit Schonbacken einspan-
nen. Um alle 4 Seiten biegen zu können,
muss eine ca. 10mm starke Holzleiste mit
eingespannt werden, da ohne Leiste die
letzte Seite nicht gebogen werden kann.
Zuerst jeweils die 4mm Laschen biegen.
Hierzu das Werkstück an der Markierung
einspannen und wie abgebildet umbie-
gen.
75
9. Auf beiden Acrylglascheiben (2) 75mm
(Mitte) abmessen und anzeichnen.
1a
12. Die Bodenplatte (1a) auf
die Gewindestangen
aufstecken und auf den
Hutmuttern aufsetzen.
2x
75
150
7a
13. Die 4 10mm-Messing-
rohrstücke (7a) -(siehe
Schritt 3) auf die Gewin-
destangen aufstecken.
7. Wenn beide 4mm Laschen gebogen sind,
das Werkstück bis zur Markierung der
8mm - Lasche nach oben schieben und
wieder festspannen. Die 8mm Lasche wie
abgebildet vorsichtig umbiegen. Hierbei
darauf achten, dass die beiden bereits
gebogenen Laschen nicht verbogen
werden.
Achtung:
Alle Laschen in eine Richtung biegen
10. Das Acrylglas mit der Laubsäge bzw.
der Dekupiersäge in 2 gleich große Tei-
le teilen. Sägekanten sauber verschlei-
fen.
1b
14. Den Zwischenboden (1b)
mit den Laschen nach oben
aufstecken.
3
