4 WARTUNG
Wartung und Reinigung müssen bei Spannungslosen Geräten durchgeführt werden.
4-1
Allgemein
Um die INDOOR400 warten zu können muss zuerst die Serviceprozedur wie in Paragraf 1.5
beschrieben durchgeführt werden!
4-2
Das Erreichen der Einheiten bei Aufstellung in einer Systemdecke
Abbildung 4.1 und 4.2 zeigen, dass für die Erreichbarkeit der Kühleinheit die Filtereinheit oder
Lüftereinheit lediglich ein Profil (weisse Strichlinien) und zwei Deckenplattten entfernt werden müssen.

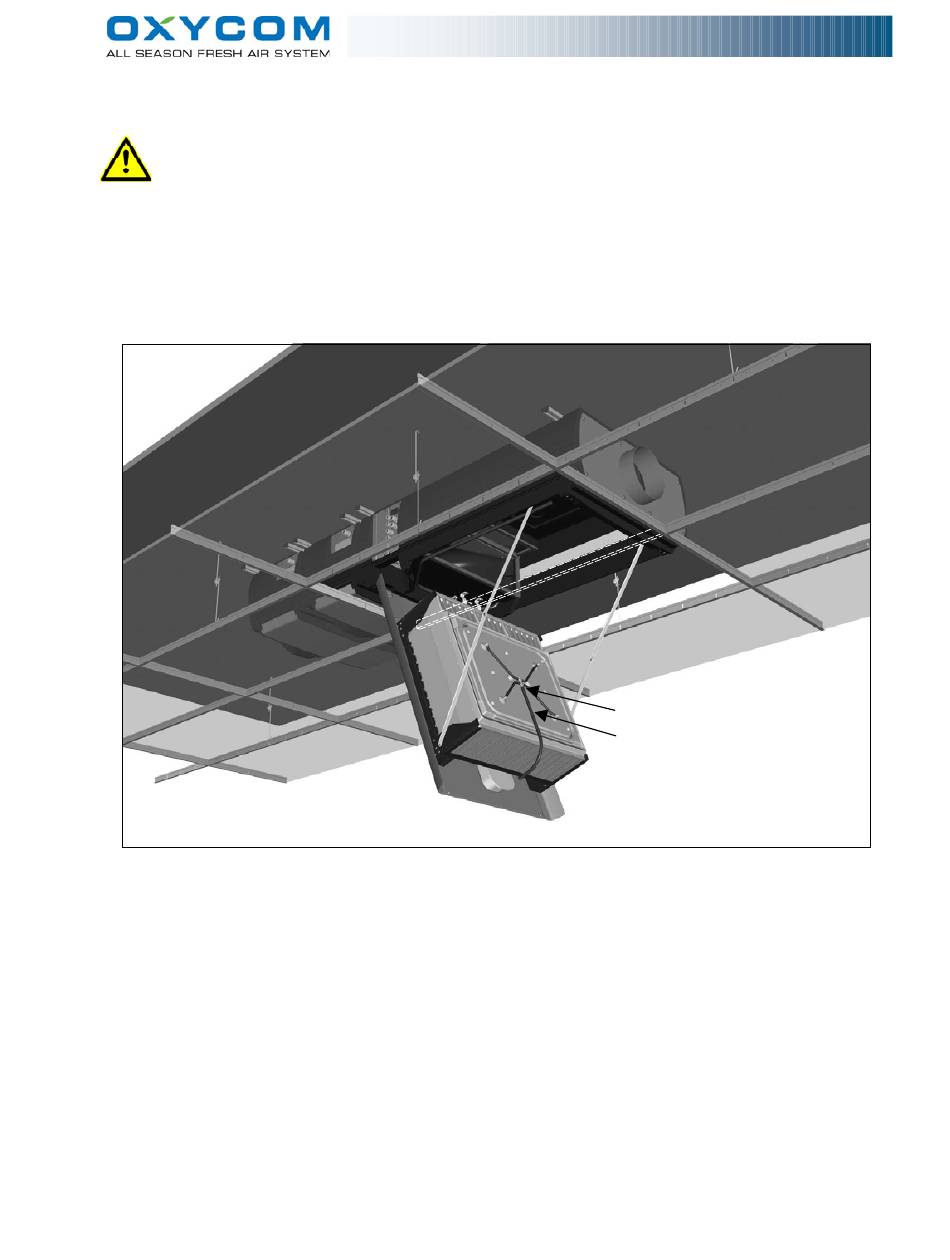

Abbildung 4.1:Zugänglichkeit Kühleinheit.
Erreichbarkeit der Kühleinheit: Deckenplatten hoch und auf die Seite drücken und mittleres Profil
entfernen. Nachdem die Serviceprozedur durchlaufen ist siehe Paragraf 3.6, kann die Klappe geöffnet
werden, siehe Abbildung 4.1.
Erreichbarkeit der Filter-/Lüftereinheit: Deckenplatten hoch und auf die Seite drücken, und mittleres
Profil entfernen. Die Abdeckplatte durch auf die Seite drücken und dann nach unten ziehen entfernen.
Der Deckel wird entfernt indem man diesen nach unten zieht siehe Abbildung 4.2.
INDOOR400 Bedienungsanleitung
Tüle
Släuch
