Es kann Feuchtigkeit aus der OXYCELL laufen. Fangen sie diese mit einem Lappen
auf. Sorgen Sie dafür, dass das Restwasser nicht in Berührung mit (elektrischen)
Geräten unter der INDOOR400 kommen kann.
4-3
Erreichen der Kühleinheit
Sorgen Sie für einen Eimer.
Siehe Abbildung 4.3 und Abbildung 4.4 für die Schrauben und Wasserabfuhr im Deckel der
Kühleinheit.
1
Holen Sie die Gummitülle (a) aus dem Deckel der Kühleinheit.
2
Ziehen Sie den Schlauch bis zum Anschlag nach unten.
3
Halten Sie den Eimer unter den Schlauch und drehen Sie den Bolzen aus dem Schlauch. Das
Restwasser kommt nun aus dem Schlauch!
4
Lassen Sie das Restwasser aus dem Schlauch in den Eimer laufen.
5
Drehen Sie den Bolzen wieder in den Schlauch.
6
Drücken Sie den Schlauch zurück in die Kühleinheit und stopfen Sie die Gummitülle (a) zurück
in den Deckel.
7
Drehen Sie die zwei Schrauben (b) los und öffnen Sie den Deckel. Zwei Strippen halten den
Deckel in geöffneter Position siehe Abbildung 4.1.
a
b

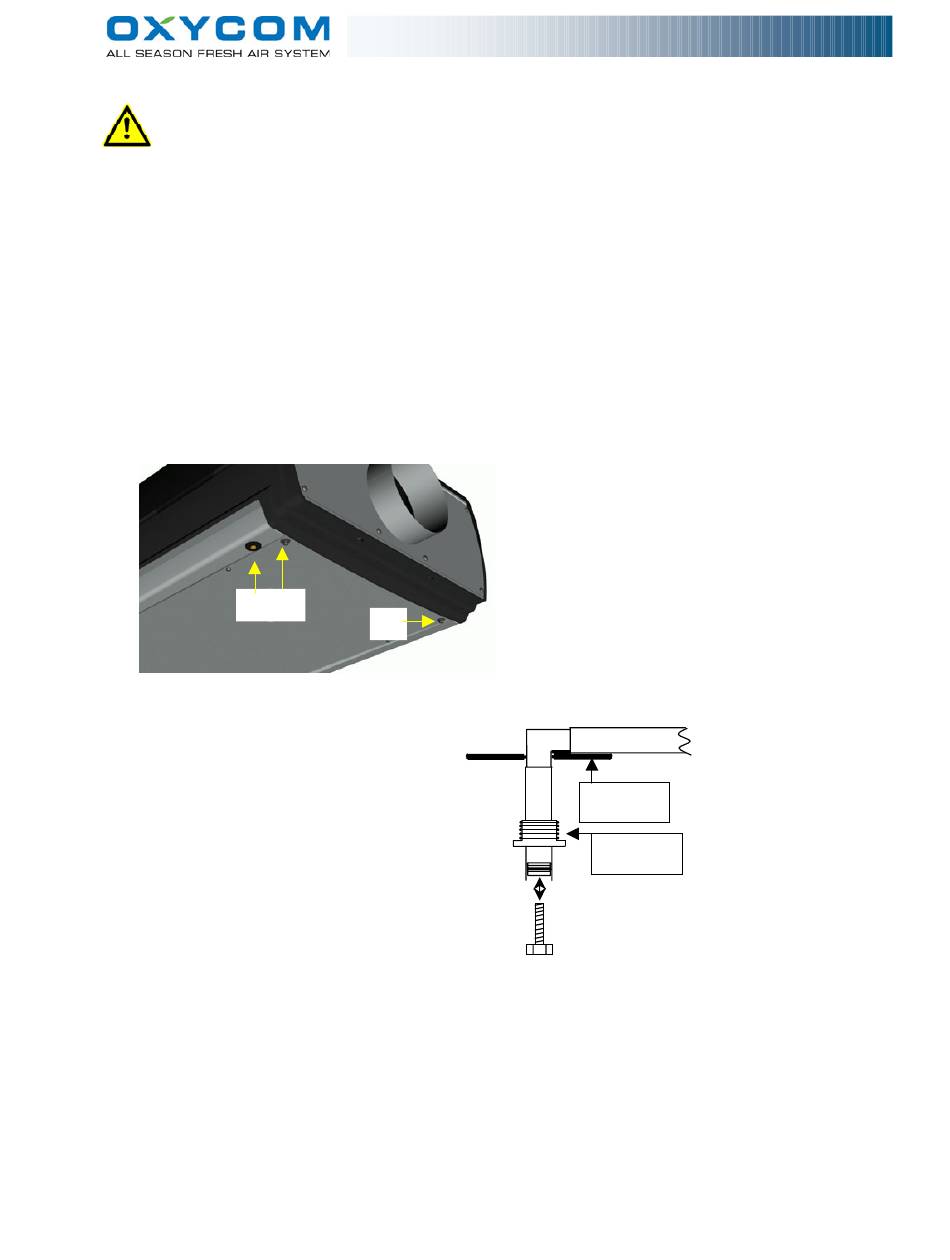

Abbildung 4.3: Wasserabfuhrund schrauben im Deckel der Kühleinheit.
Abbildung 4.4: Übersicht Wasserabfuhr Kühleinheit.
4-3-1 Entfernen und/oder einbauen der OXYCELL
Siehe Abbildung 2.1 für eine Übersicht über die OXYCELL.
1. Ziehen Sie den Schlauch vom Nippel auf der OXYCELL
2. Entfernen Sie die OXYCELL.
3. Bauen Sie eine neue OXYCELL ein.
4. Drücken Sie den Schlauch wieder auf den Nippel auf der OXYCELL.
Die Kühleinheit wird wieder geschlossen indem der Deckel wieder geschlossen wird, und die zwei
Schrauben (b) siehe Abbildung 4.3 in den Deckel festgeschraubt werden.
INDOOR400 Bedienungsanleitung
b
- 12 -
Deckel
Kühleinheit
Gummitülle
doc. no. 11177DU 05/2005
