4
Einstellen der Fangkorbposi-
tion
Keine Teile werden benötigt
Verfahren
Stellen Sie sicher, dass der Fangkorb parrallel zum Mähwerk
oder vorne etwas angehoben ist und der Abstand zwischen
der Korblippe und der Spindel mindestens 6 mm ist. Der
Abstand zwischen der Frontrolle und der Unterseite des
Fangkorbs muss mindestens 6 mm sein. Stellen Sie die
Fangkorbposition mit den folgenden Schritten ein:
•
Lösen Sie an jeder Seite des Fangkorbs die
Schlossschraubenmuttern, mit denen die
Korbanschlaghalterungen am Grasfangkorb
befestigt sind (Bild 10).
•
Positionieren Sie den Grasfangkorb so, dass er parallel
zum Mähwerk ist und der Abstand zwischen der
Korblippe und der Spindel besteht mindestens 6 mm ist
(Bild 10).
•
Stellen Sie an jeder Seite Grasfangkorbs die
Anschlagshalterungen des Korb so ein, dass jede einen
Trägerrahmenarm berührt.
•
Ziehen Sie die Schlossschraubenmuttern an, um die
Korbposition zu arretieren.
1. Abstand von 6 mm
2. Korbanschlagshalterung
3. Grasfangkorb
4. Trägerrahmenarm
5
Lesen bzw. Aufbewahren der
Dokumentation
Für diesen Arbeitsschritt erforderliche
Teile:
1
Bedienungsanleitung
1
Ersatzteilkatalog
Verfahren
1. Lesen Sie die Dokumentation.
2. Bewahren Sie die Unterlagen an einem sicheren Ort
auf.
7

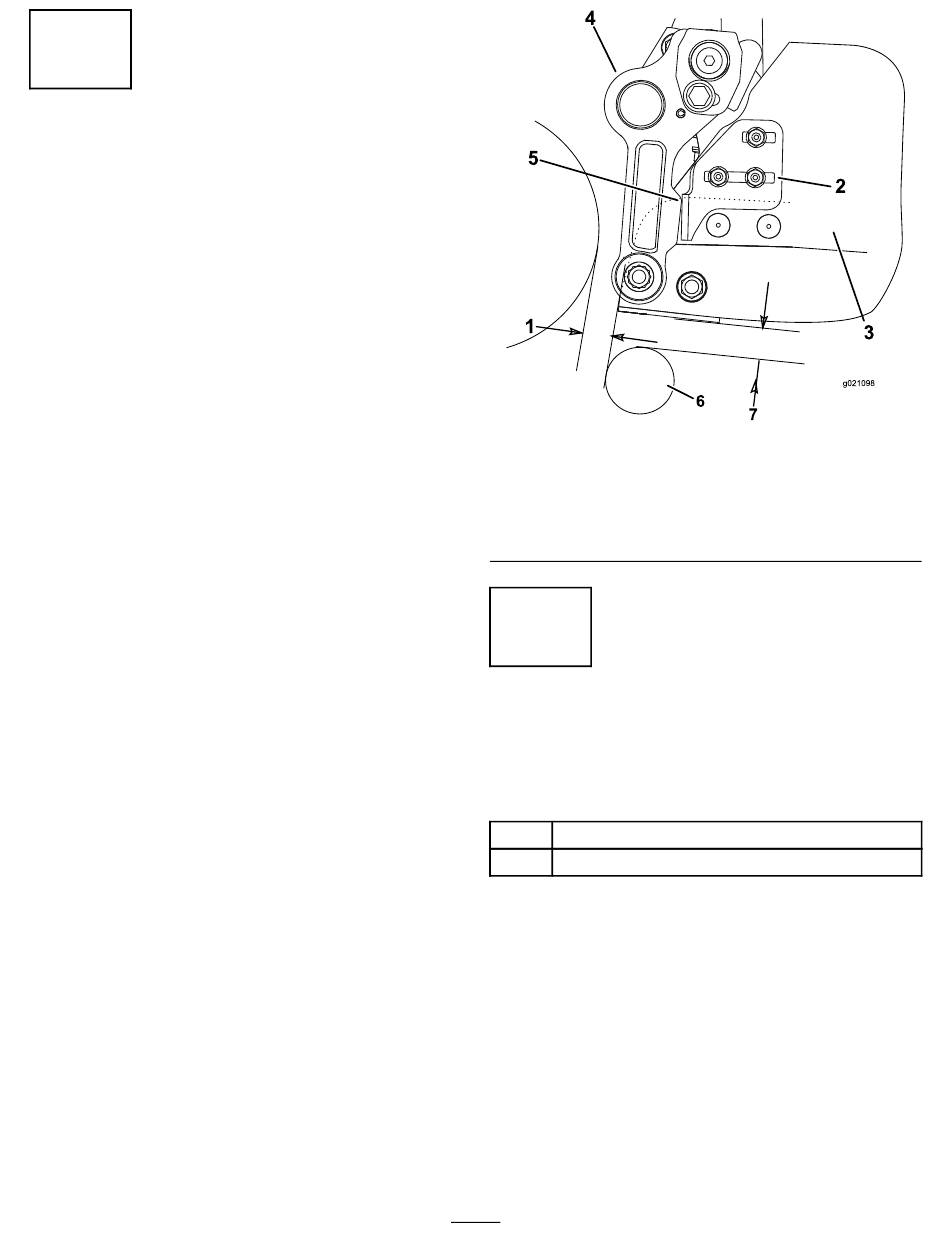

Bild 10
5. Berührungsstelle
6. Rolle
7. Abstand von 6 mm
