3. Befestigen Sie eine Fangkorbführeung mit einer
Schraube (5/16" x 1/2") und einer Flachscheibe
(0,344 x 0,875) an der entsprechenden Seite jedes
Mähwerk-Trägerrahmens (Bild 1).

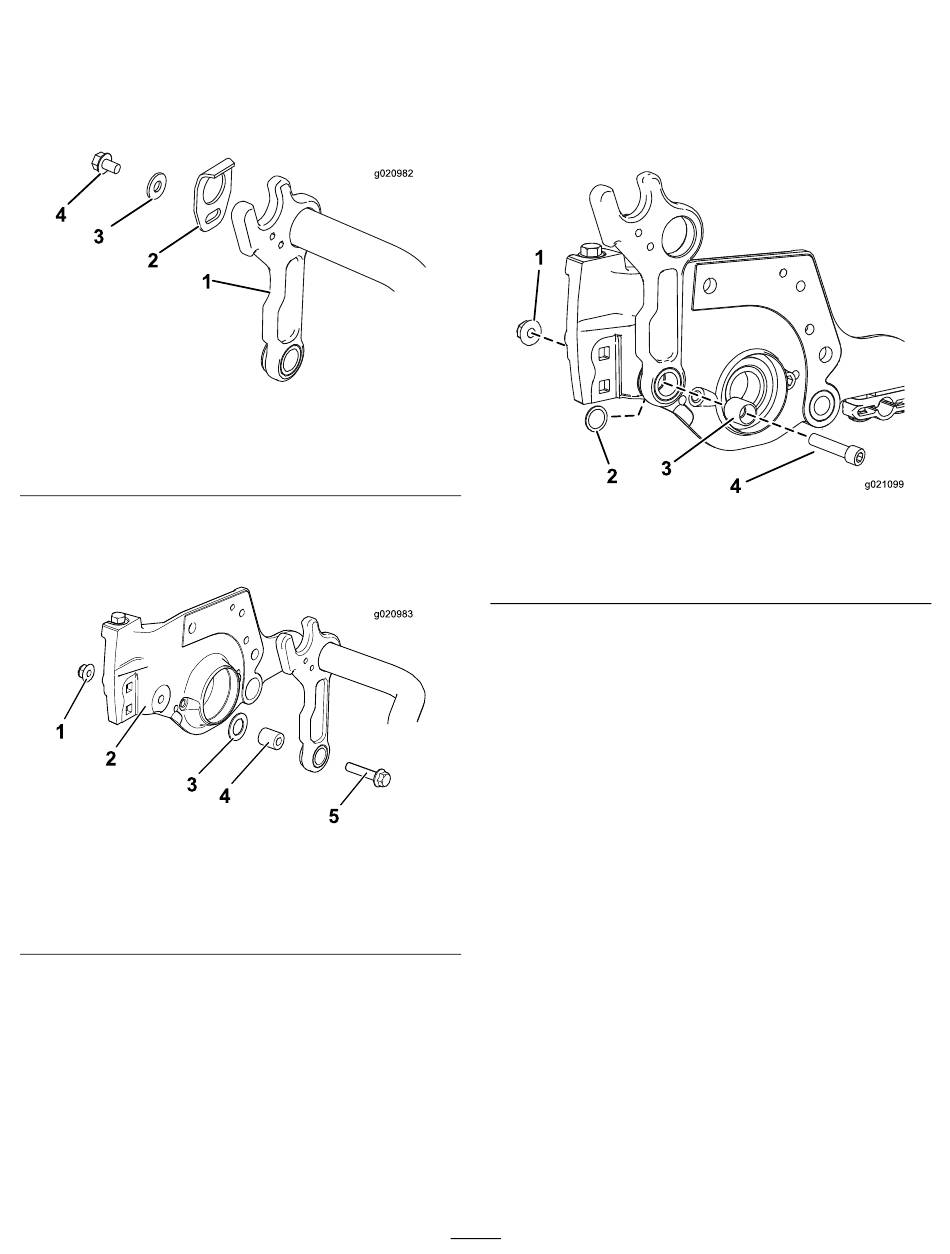

Hinweis: Positionieren Sie die Teile, wie in Bild 3
dargestellt.
1. Trägerrahmen
2. Fangkorbführung
4. Entfernen Sie die vorhandene Mutter, Flachscheibe
und das Distanzstück; werfen Sie das Distanzstück, die
Befestigungsmutter und die Flachscheibe weg (Bild 4).
1. Vorhandene Mutter
2. Seitenplatte
3. Vorhandene Flachscheibe
Bild 3
3. Flachscheibe, (0,344 x
0,875)
4. Schraube (5/16" x 1/2")
Bild 4
4. Vorhandenes
Distanzstück
5. Vorhandene Schraube
5.
Setzen Sie eine Schraube (3/8-16" x 1-1/4") und ein
neues Distanzstück ein und befestigen sie mit der
Mutter aus dem Kit (Bild 5).
Hinweis: Stellen Sie sicher, dass sich die Flachscheibe
zwischen dem Rahmen und der Seitenplatte befindet,
und dass die Flachscheibe das Distanzstück umschließt,
wie in in Bild 5 abgebildet.
1. Mutter
2. Flachscheibe
6. Setzen Sie einen Rollstift in das untere Loch an der
entsprechenden Seite des Mähwerk-Trägerrahmens ein
(Bild 6).
Hinweis: Das Ende des Rollstifts sollte mit der
Innenseite des Rollstift des Trägerrahmens bündig sein.
7. Befestigen Sie an der Seite des Trägerrahmens, an
der der Rollstift befestigt ist, eine Kunststoffscheibe,
eine Fangkorbhalterung, eine Drehfeder, eine
Fangkorblippe, eine Flachscheibe (0,344 x 0,875) und
eine Schraube (5/16" x 1-1/4") (Bild 6). Positionieren
Sie die längere Seite der Feder vorne um den
Trägerrahmen und stecken Sie das kürzere, hintere Teil
der Feder in das Loch in der Fangkorbhalterung.
Hinweis: Die goldene Drehfeder ist für die linke
Seite des Trägerrahmens und die schwarze Feder ist ist
für rechte Seite des Trägerrahmens.
3
Bild 5
3. Distanzstück
4. Schraube (3/8–16" x
1–1/4")
