Montieren der Korbführungen
und -halterungen
Für diesen Arbeitsschritt erforderliche
Teile:
1 Fangkorbführung (46 cm)
1 Fangkorb-Haltenocke (46 cm)
2 Fangkorb-Haltenocke (56 cm)
1 Rollstift (46 cm)
2 Spannstift (56 cm)
1 Scheibe
1 Linke Drehfeder (Gold)
1 Rechte Drehfeder (Gold)
1 Fangkorblippe (46 cm)
2 Fangkorblippe (56 cm)
2 Flachscheibe, (0,344 x 0,875)
2
Schraube (5/16" x -1/4") (56 cm)
1 Schraube (5/16" x -1/4") (46 cm)
1 Schraube (5/16" x 1/2") (46 cm)
1 Kunststoffscheibe (46 cm)
2
Kunststoffscheibe (56 cm)
2 Distanzstück
2 Schraube ( 3/8-16" x 1-1/4")
Verfahren
1. Nehmen Sie die Mähwerke aus den Kartons
heraus. Bauen Sie die Mähwerke entsprechend der
Bedienungsanleitung zusammen und stellen sie ein.

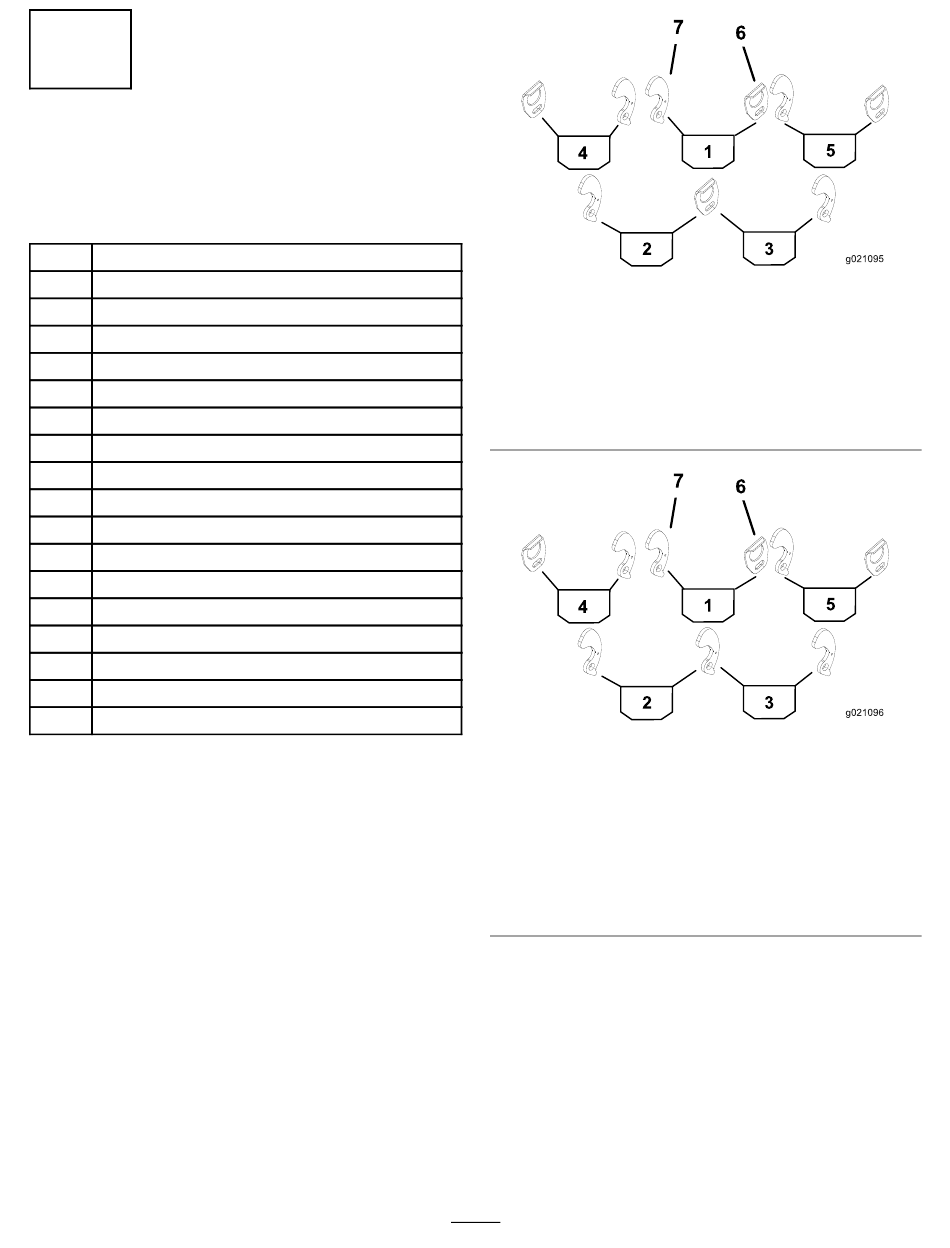

2. Mit Bild 1 und Bild 2 können Sie die Stellen
ermitteln, an denen die Fangkorbführungen oder
Fangkorbhaltenocken an den Trägerrahmen des
Mähwerks befestigt werden müssen.
46 cm-Mähwerk
1. Mittlerer Grasfangkorb
2. Grasfangkorb links hinten
3. Grasfangkorb rechts
hinten
4. Grasfangkorb vorne links
56 cm-Mähwerk hinten (Punkt 2 und 3)
1. Mittlerer Grasfangkorb
2. Grasfangkorb links hinten
3. Grasfangkorb rechts
hinten
4. Linker vorderer
Grasfangkorb
2
Bild 1
5. Grasfangkorb vorne rechts
6. Fangkorbführung
7. Fangkorbhaltenocke
Bild 2
5. Rechter vorderer
Grasfangkorb
6. Fangkorbführung
7. Fangkorbhaltenocke
