3.3 Ein- und Auslaufstrecken

3.3.1 Minimale Einlaufstrecken

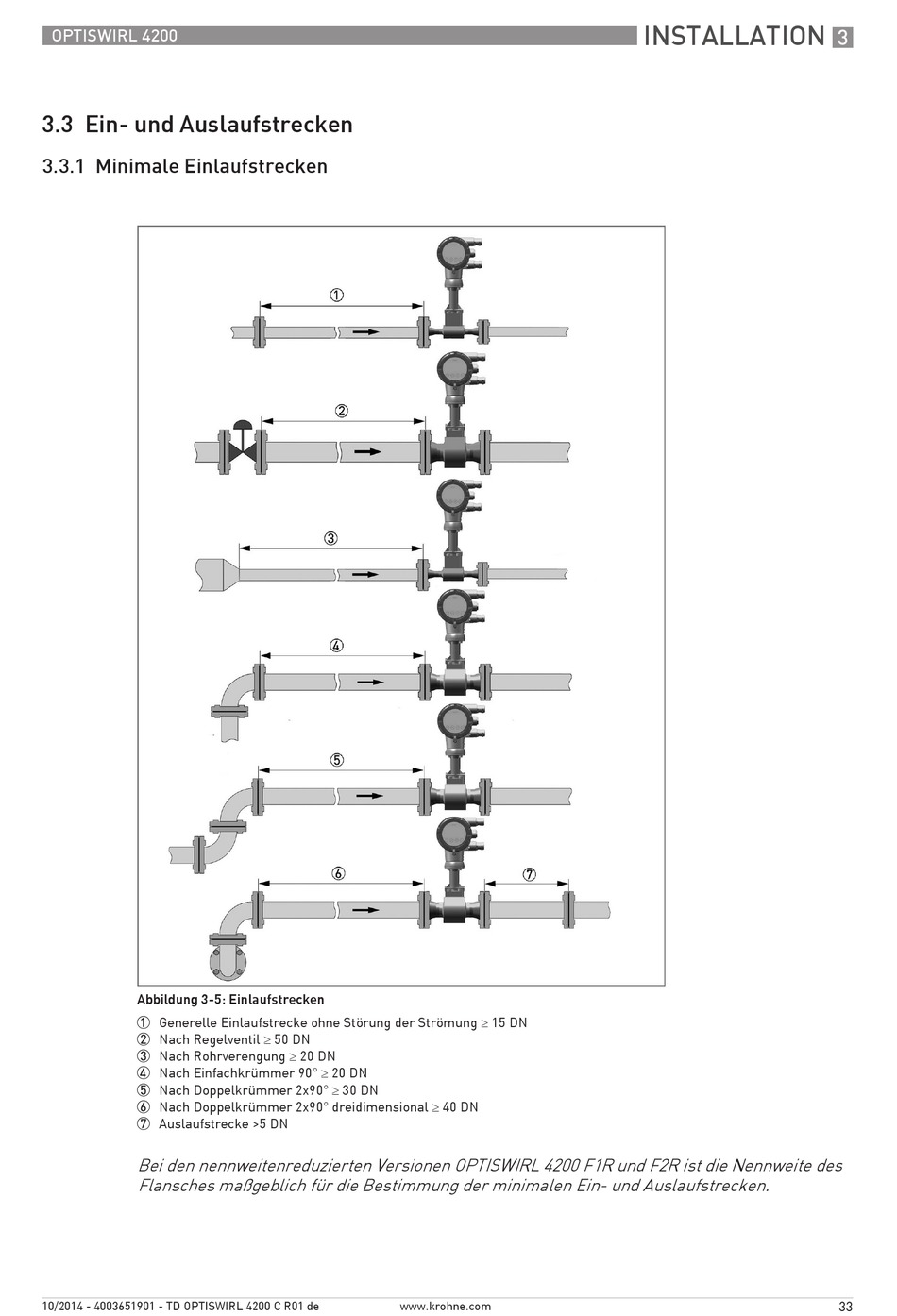

Abbildung 3-5: Einlaufstrecken
1 Generelle Einlaufstrecke ohne Störung der Strömung ≥ 15 DN
2 Nach Regelventil ≥ 50 DN
3 Nach Rohrverengung ≥ 20 DN
4 Nach Einfachkrümmer 90° ≥ 20 DN
5 Nach Doppelkrümmer 2x90° ≥ 30 DN
6 Nach Doppelkrümmer 2x90° dreidimensional ≥ 40 DN
7 Auslaufstrecke >5 DN
Bei den nennweitenreduzierten Versionen OPTISWIRL 4200 F1R und F2R ist die Nennweite des
Flansches maßgeblich für die Bestimmung der minimalen Ein- und Auslaufstrecken.
