ELEKTRISCHE ANSCHLÜSSE
OPTISWIRL 4200 4

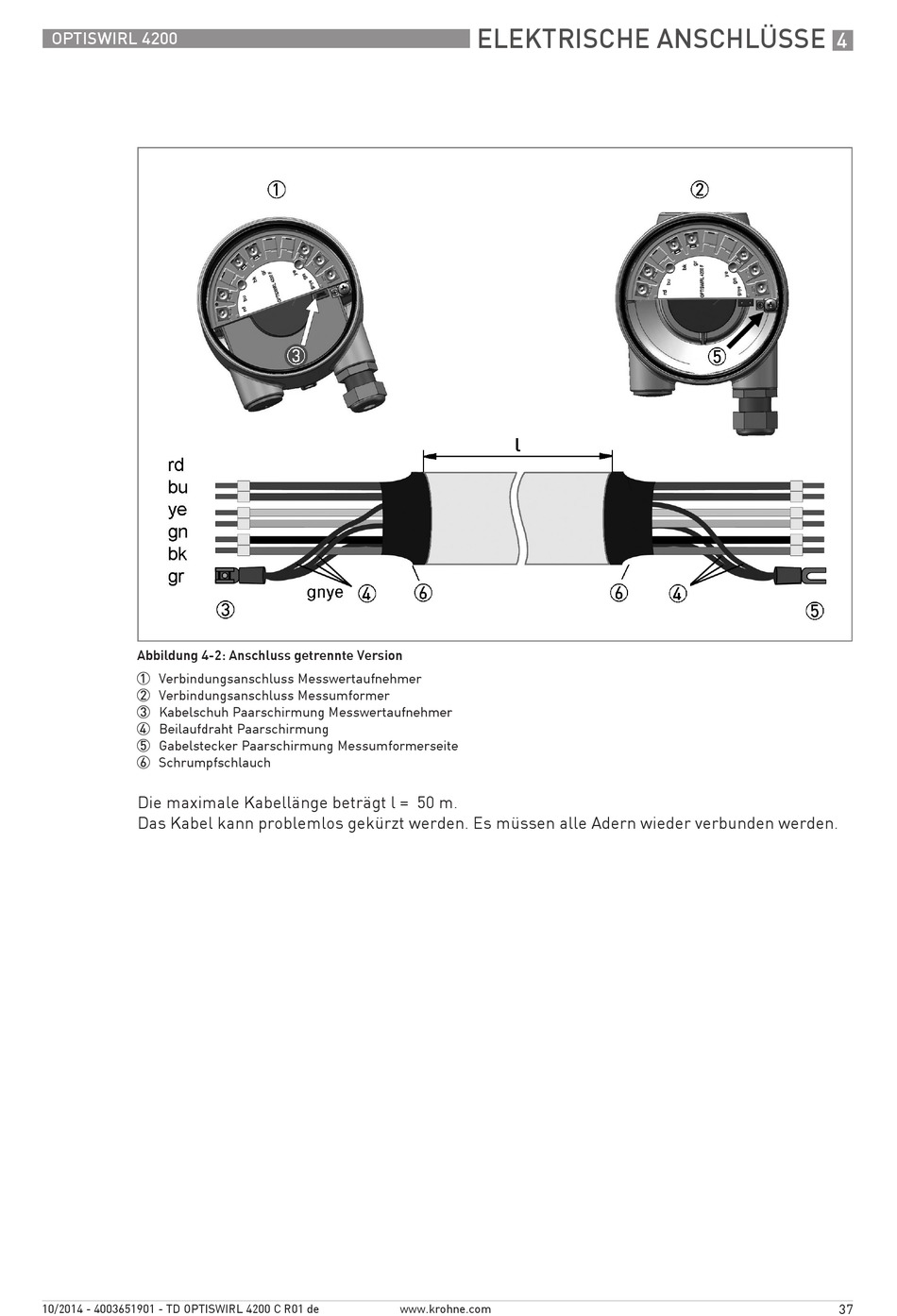

Abbildung 4-2: Anschluss getrennte Version
1 Verbindungsanschluss Messwertaufnehmer
2 Verbindungsanschluss Messumformer
3 Kabelschuh Paarschirmung Messwertaufnehmer
4 Beilaufdraht Paarschirmung
5 Gabelstecker Paarschirmung Messumformerseite
6 Schrumpfschlauch
Die maximale Kabellänge beträgt l = 50 m.
Das Kabel kann problemlos gekürzt werden. Es müssen alle Adern wieder verbunden werden.
