⚫⚫⚫ 7
18
15
2

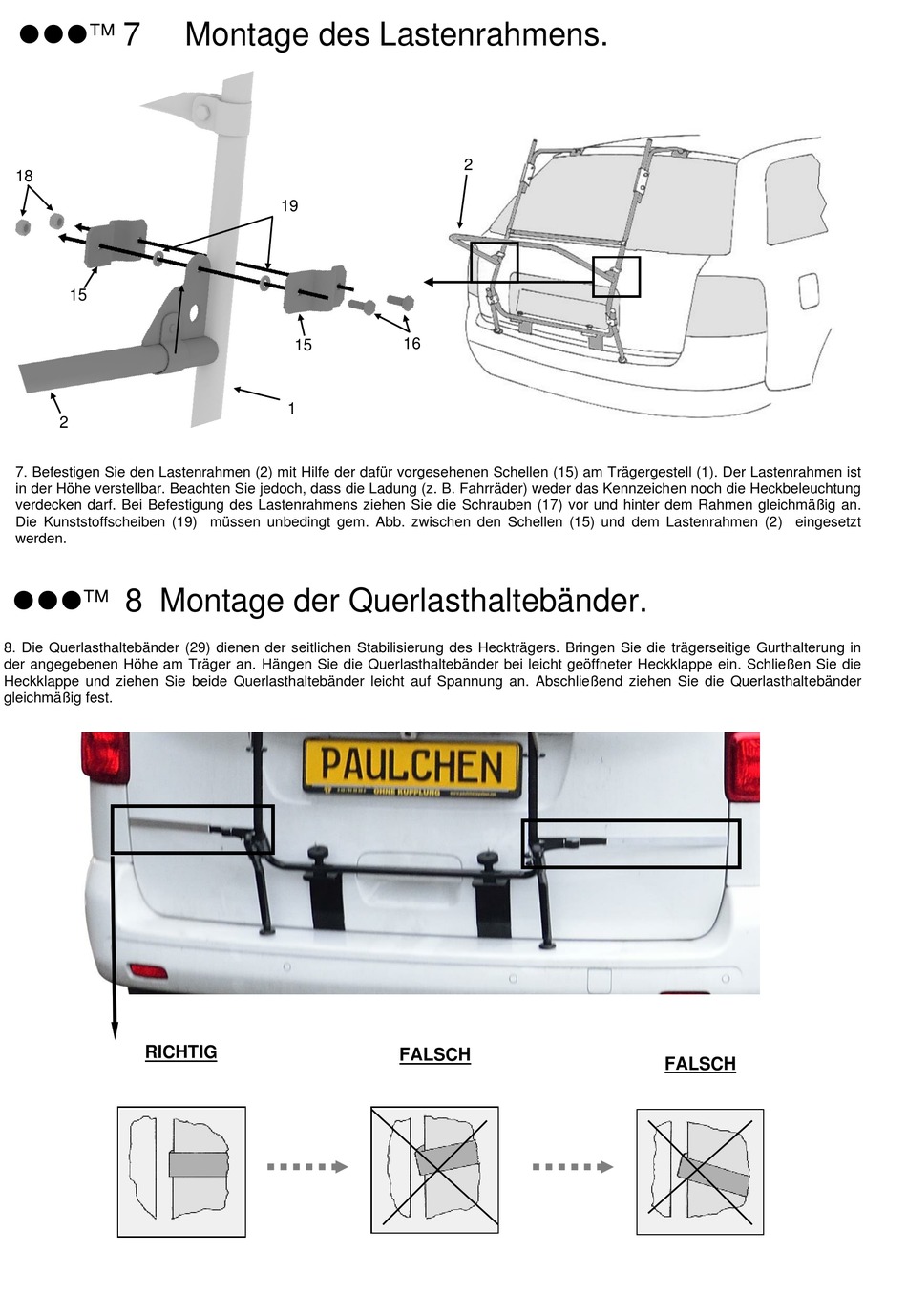

7. Befestigen Sie den Lastenrahmen (2) mit Hilfe der dafür vorgesehenen Schellen (15) am Trägergestell (1). Der Lastenrahmen ist
in der Höhe verstellbar. Beachten Sie jedoch, dass die Ladung (z. B. Fahrräder) weder das Kennzeichen noch die Heckbeleuchtung
verdecken darf. Bei Befestigung des Lastenrahmens ziehen Sie die Schrauben (17) vor und hinter dem Rahmen gleichmäßig an.
Die Kunststoffscheiben (19) müssen unbedingt gem. Abb. zwischen den Schellen (15) und dem Lastenrahmen (2) eingesetzt
werden.
⚫⚫⚫ 8 Montage der Querlasthaltebänder.
8. Die Querlasthaltebänder (29) dienen der seitlichen Stabilisierung des Heckträgers. Bringen Sie die trägerseitige Gurthalterung in
der angegebenen Höhe am Träger an. Hängen Sie die Querlasthaltebänder bei leicht geöffneter Heckklappe ein. Schließen Sie die
Heckklappe und ziehen Sie beide Querlasthaltebänder leicht auf Spannung an. Abschließend ziehen Sie die Querlasthaltebänder
gleichmäßig fest.
RICHTIG
Montage des Lastenrahmens.
19
15
1
2
16
FALSCH
FALSCH
