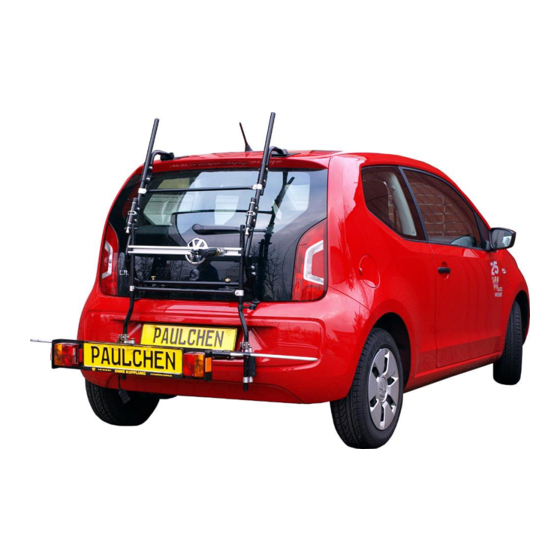

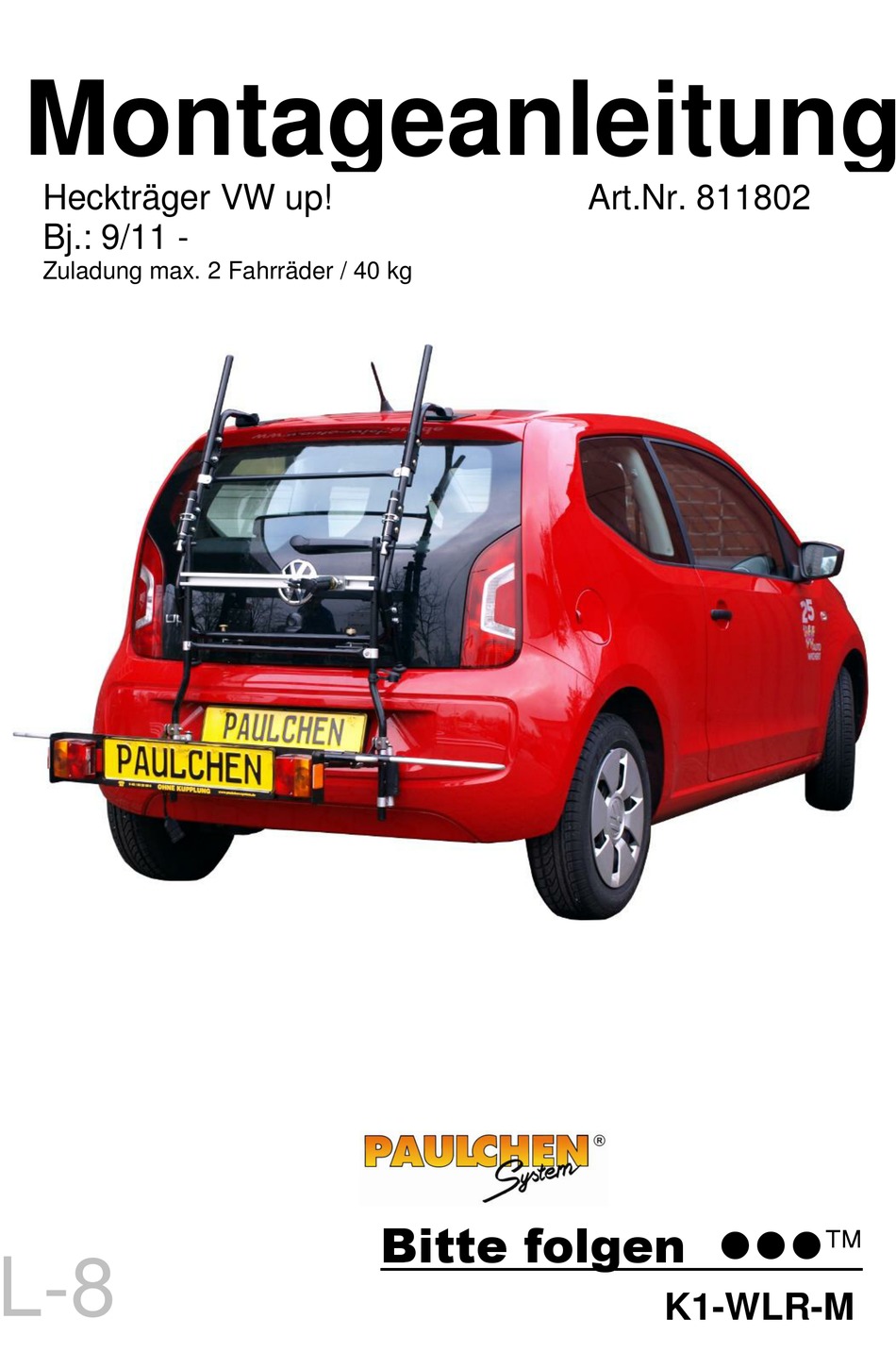

- Seite 1 Montageanleitung Heckträger VW up! Art.Nr. 811802 Bj.: 9/11 - Zuladung max. 2 Fahrräder / 40 kg Bitte folgen K1-WLR-M...
- Seite 2 Bitte vor Montagebeginn die gesamte Montageanleitung durchlesen und den Lieferumfang kontrollieren. Bevor die oberen und die unteren Montageelemente eingehängt werden, muß die Heckklappe gründlich gereinigt werden. Zur fachgerechten Montage benötigen Sie folgendes Werkzeug: Zwei 10er Ring- oder Maulschlüssel. Einen 13er Ring- oder Maulschlüssel.
-
Seite 3: Stecken Sie Die Tragarme
1/2 Montage der Befestigungselemente. 1. Befestigen Sie die Gummiformteile (24) an den oberen Montageelementen (4L-Links und 4R-Rechts)). Bei einigen Montageelementen wurden bereits werkseitig transparente Lackschutzfolien eingeklebt, die keinesfalls entfernt werden dürfen. Beispiel siehe unten. Unsere Montagewinkel sind fahrzeugspezifisch. Lackschutzfolie Die im Montagesatz enthaltenen Winkel können daher in der Form von den abgebildeten Winkeln abweichen. -
Seite 4: Der Fixierstift (F) Ist Werkseitig In Die Richtige
3.2./ 3.3./ 3.4. Montage der Tragarme. 3.2. 3.3. 3.4. 3.3. Danach umschließen Sie die verbundenen 3.4. Die Trägerlänge ist jetzt fahrzeugspezifisch 3.2. Der Fixierstift (F) ist werkseitig in die richtige Position eingepreßt. Die Lochposition sollte unter Rohre mit den Klemmbacken (8) gem. Abb, genau angepasst. - Seite 5 4/5 Montage des Trägers. Abb. 4.2. Beispiel! 5. Verbinden Sie die unteren Montageelemente (3) mit 4. Befestigen Sie die Gummiformteile (24) an Trägergestell (1). Hierzu ziehen Lackschutzfolie den unteren Montageelementen. Bei einigen Trägergestell herunter und zu sich heran, bis sich die Montageelementen wurden bereits werkseitig Bohrung im Trägerrohr genau in der Flucht der Lackschutzfolien eingeklebt, die keinesfalls...
-
Seite 6: Montage Des Tiefladerzubehör
7 Montage des Tiefladerzubehör Abb.1 Klemmbacken Aufnahmehülse 1. Befestigen Sie die Aufnahmehülsen mit Hilfe der Klemmbacken am Trägerrahmen vorerst nur so fest, das noch eine Beweglichkeit gewährleistet bleibt. Siehe Abb.1. Positionieren Sie danach die Bohrungen von Klemmbacken und Aufnahmehülse genau parallel. Sicherungsbolzen Tip! Mit dem Sicherungsbolzen können Sie den parallelen Sitz der Bohrungen prüfen! - Seite 7 3. Stellen Sie die Position des Anhängers so ein, daß er möglichst im rechten Winkel (90°) zum Boden sitzt. Der Puffer muß immer an der äußersten Kante des Stoßfängers andrücken. (Der Andruckbereich muß vorher sorgfältig mit Schutzfolie beklebt werden.) Die Einstellung erreichen Sie sowohl durch Ändern der Position der Klemmbacken. Siehe Abb. 3. als auch durch Wahl der zweiten Bohrung in den Andockrohren Siehe Abb.
- Seite 8 5. Die Mittelstrebe wird in der Höhe so eingestellt, daß sie genau parallel vor dem unteren Querrohr des Grundrahmens sitzt.Dann werden die Muttern an den Schellen fest angezogen. Sind alle Einstellungen korrekt vorgenommen, verbinden Sie die Mittelstrebe mit dem unteren Querrohr des Grundrahmens mit Hilfe der beigefügten Gurte Siehe Abb.
- Seite 9 Wichtiger Hinweis! Die Zusatzbeleuchtungsleiste muss bei an – und abgeklappten Lastenrahmen immer senkrecht stehen. Die Beleuchtung muss, wenn sie montiert ist auch angeschlossen sein, d.h. die Leuchten müssen in an- und abgeklappter Position brennen. Siehe Abb. Vor Öffnen der Heckklappe mit montiertem Tieflader unbedingt die Steckverbindung der Zusatzbeleuchtung trennen.
- Seite 10 Wichtig ! Befestigung der C-Profilschienen aus den Fahrradsätzen 3002 oder 2002 Senkrechtrohre 2. C-Profilschiene Sofern die Befestigung Ihrer Fahrräder mit beiden Fahrradhaltern in der bereits am Tieflader vormontierten C-Profilschiene erfolgen kann, ist die Montage einer weiteren C-Profilschiene aus dem Fahrradsatz nicht erforderlich. Wenn doch eine weitere C-Profilschiene benötigt wird, erfolgt die Befestigung mit Hilfe der Schrauben und Muttern in den Bohrungen der Senkrechtrohre des Tiefladers.
-
Seite 11: Allgemeine Informationen
Allgemeine Informationen : Mit dem PAULCHEN - Heckträger haben Sie ein vielseitig nutzbares Qualitätsprodukt erworben, das speziell auch auf Ihr Fahrzeug angepaßt worden ist. Bitte montieren Sie das System nach vorliegender Anleitung; es geht ganz einfach. Sofern Sie dennoch Probleme haben sollten, rufen Sie uns gern über unten genannte Hotline an. - Seite 12 Lastenrahmenhalter Der Lastenrahmenhalter ist in der Höhe verstellbar. Verwenden Sie im hinteren Bereich den nicht lösbaren Kabelbinder. Im vorderen Bereich wird der wiederlösbare Kabelbinder eingesetzt. Zum Lösen bitte auf den Riegel drücken ( siehe Abb.) Zum Lösen drücken Dieser Halter ersetzt die in einigen Montageanleitungen abgebildeten älteren Versionen, bzw.
