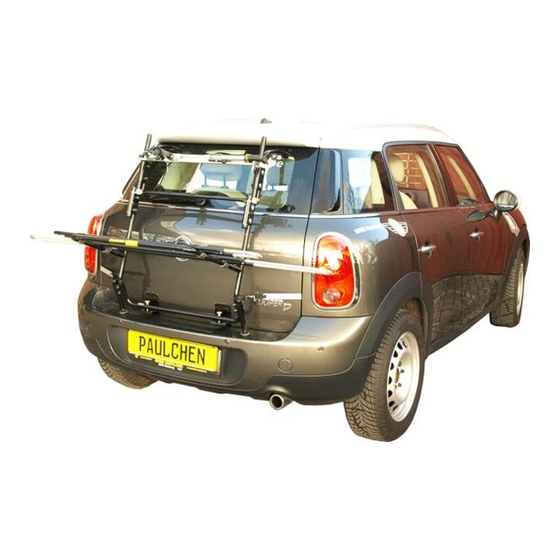

- Seite 1 Montageanleitung Mini Cooper D/SD Countryman Montage-Kit Art. Nr. 817131 zzgl. Rahmen Art. Nr. 500 Bj.: 9/10- Zuladung bis 40 kg Bitte folgen J-17 817131...
- Seite 2 Montageanleitung: Zur fachgerechten Montage benötigen Sie folgendes Werkzeug: Zwei 10er Ring- oder Maulschlüssel. Einen 13er Ring- oder Maulschlüssel. Teile Nr. Bezeichnung Menge Teile Nr. Bezeichnung Menge Obere Montageelemente Gummihaken Tragarme Metallscheiben für M6 Schloßschrauben M 8x40 Kunststoffkappen für M6 Lange Klemmbacken Sicherungssplinte Unterlegscheiben für M 8 Rändelmuttern...
- Seite 3 1/2 Montage der Befestigungselemente. Stecker der Abb. 1 Vor dem Einhängen der 3. Bremsleuchte oberen Montageelemente muß der Spoiler gelöst werden. Abb. 2 Hierzu öffnen Heckklappe und entfernen wie in Abb.1 gezeigt den mittleren Teil der Heckklappenverkleidung. Lösen Sie nun wie in Abb. 2 gezeigt die Spoilerbefestigungs- schrauben und den Stecker der 3.
- Seite 4 3.1./ 3.2/ 3.3./ 3.4. Montage der Tragarme. 3.1. 3.2. 3.3. 3.4. Träger Seiten Ansicht. 3.1. Stecken Sie die Tragarme (6) mit 3.2. Der Fixierstift (F) ist werkseitig in 3.3. Danach umschließen Sie die verbundenen 3.4. Die Trägerlänge ist jetzt Fixierstiften die richtige Position eingepreßt.
- Seite 5 4/5/6/7 Montage des Trägers. 4. der Lackschutz (Gummiformteile und Lackschutzfolien ist in den Montage- elementen bereits fertig vormontiert und darf in keinem Fall entfernt werden. 7. Drehen Sie nun die Rändel- Verbinden unteren muttern (13) so weit an, bis das Montageelemente Trägerrohr unteren...
- Seite 6 9 Montage des Lastenrahmens. 9. Befestigen Sie den Lastenrahmen (2) mit Hilfe der dafür vorgesehenen Schellen (15) am Trägergestell (1). Der Lastenrahmen ist in der Höhe verstellbar. Beachten Sie jedoch, daß die Ladung (z. B. Fahrräder) weder das Kennzeichen noch die Heckbeleuchtung verdecken darf.
- Seite 7 11 Demontage des Heckträgers. 11.1. Lösen Sie die Spannung der Querlasthaltebänder und hängen Sie sie anschließend bei leicht geöffneter Heckklappe aus. 11.2. Ziehen Sie die Sicherungssplinte und schrauben Sie Rändelmuttern Spannschrauben (Tip: Verkantete Spannschrauben lassen sich leicht lösen, wenn man die Montageelemente und das Trägerrohr etwas gegeneinander drückt).
- Seite 8 Allgemeine Informationen : Mit dem PAULCHEN - Heckträger haben Sie ein vielseitig nutzbares Qualitätsprodukt erworben, das speziell auch auf Ihr Fahrzeug angepaßt worden ist. Bitte montieren Sie das System nach vorliegender Anleitung; es geht ganz einfach. Sofern Sie dennoch Probleme haben sollten, rufen Sie uns gern über unten genannte Hotline an.
- Seite 9 Lastenrahmenhalter Der Lastenrahmenhalter ist in der Höhe verstellbar. Verwenden Sie im hinteren Bereich den nicht lösbaren Kabelbinder. Im vorderen Bereich wird der wiederlösbare Kabelbinder eingesetzt. Zum Lösen bitte auf den Riegel drücken ( siehe Abb.) Zum Lösen drücken Dieser Halter ersetzt die in einigen Montageanleitungen abgebildeten älteren Versionen, bzw.
