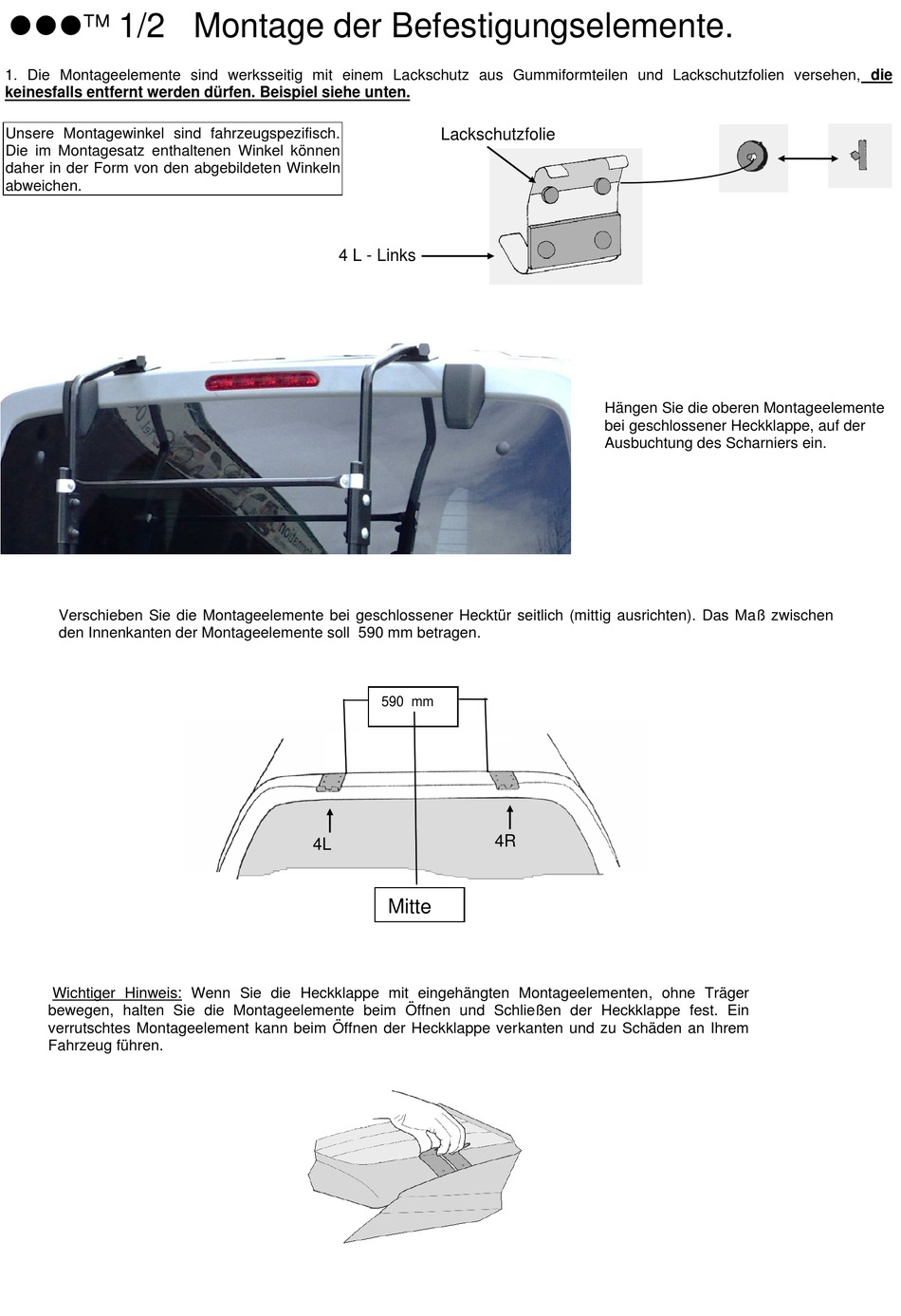

⚫⚫⚫ 1/2 Montage der Befestigungselemente.
1. Die Montageelemente sind werksseitig mit einem Lackschutz aus Gummiformteilen und Lackschutzfolien versehen, die
keinesfalls entfernt werden dürfen. Beispiel siehe unten.
Unsere Montagewinkel sind fahrzeugspezifisch.
Die im Montagesatz enthaltenen Winkel können
daher in der Form von den abgebildeten Winkeln
abweichen.
Verschieben Sie die Montageelemente bei geschlossener Hecktür seitlich (mittig ausrichten). Das Maß zwischen
den Innenkanten der Montageelemente soll 590 mm betragen.
Wichtiger Hinweis: Wenn Sie die Heckklappe mit eingehängten Montageelementen, ohne Träger
bewegen, halten Sie die Montageelemente beim Öffnen und Schließen der Heckklappe fest. Ein
verrutschtes Montageelement kann beim Öffnen der Heckklappe verkanten und zu Schäden an Ihrem
Fahrzeug führen.
Lackschutzfolie
4 L - Links
590 mm
4L
Mitte
Hängen Sie die oberen Montageelemente
bei geschlossener Heckklappe, auf der
Ausbuchtung des Scharniers ein.
4R
