Montageanleitung

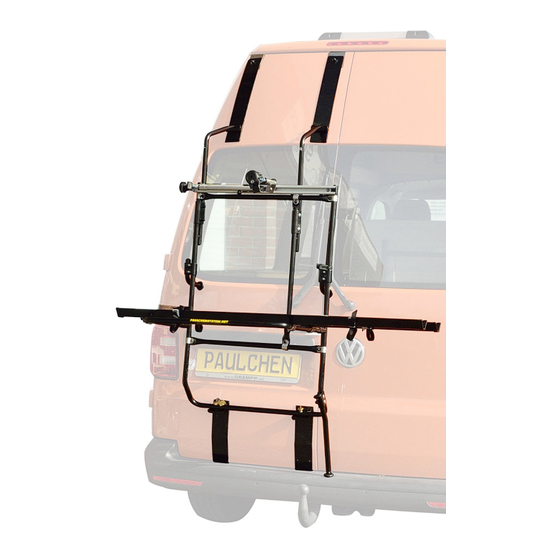

Heckträger für VW T5/T6 mit hohen Flügeltüren
Bj.: 04/15-
Zuladung: max. 50 kg
M-114
Bitte vor Montagebeginn die gesamte Montageanleitung durchlesen und den Lieferumfang
kontrollieren.
Bevor die oberen und die unteren Montageelemente eingehängt werden, muß die
gründlich gereinigt werden.
Art.Nr. 811237
+ Art.Nr.
Bitte folgen
260
Heckklappe
Werbung
Verwandte Anleitungen für Paulchen System M-114
Inhaltszusammenfassung für Paulchen System M-114
- Seite 1 Heckträger für VW T5/T6 mit hohen Flügeltüren Art.Nr. 811237 + Art.Nr. Bj.: 04/15- Zuladung: max. 50 kg M-114 Bitte vor Montagebeginn die gesamte Montageanleitung durchlesen und den Lieferumfang kontrollieren. Bevor die oberen und die unteren Montageelemente eingehängt werden, muß die Heckklappe gründlich gereinigt werden.
- Seite 2 ACHTUNG! Bevor Sie die oberen Montageelemente einhängen, bitte unbedingt die Rechts (R) - Links (L) Markierung auf den Montage der Befestigungselemente. oberen Montageelementen beachten. Die Montageelementen wurden bereits werkseitig mit einem Lackschutz versehen, der nicht entfernt werden soll. Hängen Sie die oberen Montageelemente in die halb geöffnete Hecktür ein. Anschließend verschieben Sie die Montageelemente bei geschlossener Hecktür seitlich in die abgebildete Position.
- Seite 3 Montage der Tragarme. Die Montage der Tragarme erfolgt mit den eingepressten Fixierstiften in der mittleren der 3 Bohrungen am linken Rohr des Rahmens und in der einzelnen Bohrung der eingenieteten senkrechten Strebe.
- Seite 4 Links Rechts...
- Seite 7 Montage des Trägers. Die Montageelementen wurden bereits werkseitig mit einem Lackschutz versehen, der nicht entfernt werden soll. Hängen Sie die Elemente in die leicht geöffnete Hecktür ein siehe Abb. Richten unteren Montageelemente so aus, dass Vierkantstanzungen unteren Montageelemente genau unter den Bohrungen des Trägerrohres liegen.
- Seite 8 Montage der Stützfüße Tür Befestigen Sie die 2 Abstützfüße jeweils an der gezeigten Position am Grundträger. Die Stützfüße sollen bei komplett verspanntem Träger gerade eben an der Karosserie anliegen. Kleben Sie im Auflagebereich der Füße die mitgelieferte Lackschutzfolie auf.
- Seite 9 Montage Stützfuß Stoßfänger Klemmbacke 50 mm lang Schloßschrauben Gummiplatten Klemmbacke Gummiplatten Belastungsverstärker Drücken Sie die Belastungsverstärker nach unten, während Sie die Muttern an den Klemmbacken anziehen. Mutter M8 Kunststoffkappe Unterlegscheibe Lackschutzfolie...
- Seite 10 Montage des Lastenrahmens.
- Seite 11 Montage der Querlasthaltebänder. Die Querlasthaltebänder dienen der seitlichen Stabilisierung des Heckträgers. Hängen Sie die Querlasthaltebänder bei leicht geöffneter Hecktür an den gezeigten Positionen ein. Schließen Sie die Hecktür und ziehen Sie die Querlasthaltebänder auf beiden Seiten zuerst leicht auf Spannung an. Abschließend ziehen Sie die Querlasthaltebänder gleichmäßig fest.
- Seite 12 Allgemeine Informationen : Mit dem PAULCHEN - Heckträger haben Sie ein vielseitig nutzbares Qualitätsprodukt erworben, das speziell auch auf Ihr Fahrzeug angepasst worden ist. Bitte montieren Sie das System nach vorliegender Anleitung; es geht ganz einfach. Sofern Sie dennoch Probleme haben sollten, rufen Sie uns gern über unten genannte Hotline an.
- Seite 14 Hinweis Fahrradhalter Verwenden Sie bitte die im Montagekit mitgelieferte C-Schiene zur Aufnahme der Fahrradhalter, statt der im Fahrradsatz enthaltenen und Montieren Sie sie seitlich nach innen versetzt, wie in der Abbildung zu sehen. Entweder an den Trägerrohren oder an den Tragarmen. Montage am Träger.
