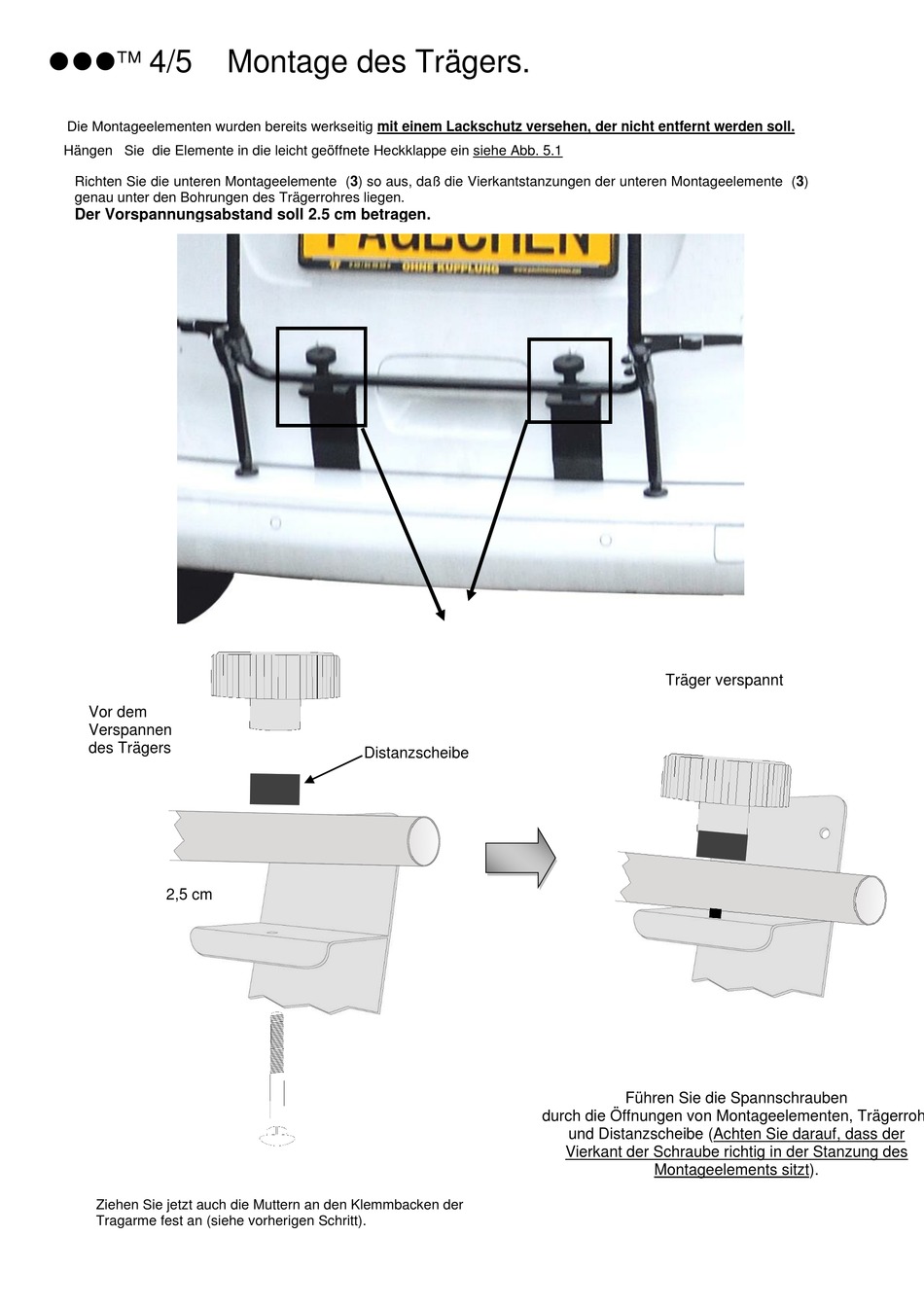

⚫⚫⚫ 4/5
Die Montageelementen wurden bereits werkseitig mit einem Lackschutz versehen, der nicht entfernt werden soll.
Hängen Sie die Elemente in die leicht geöffnete Heckklappe ein siehe Abb. 5.1
Richten Sie die unteren Montageelemente (3) so aus, daß die Vierkantstanzungen der unteren Montageelemente (3)
genau unter den Bohrungen des Trägerrohres liegen.
Der Vorspannungsabstand soll 2.5 cm betragen.
Vor dem
Verspannen
des Trägers
2,5 cm
Ziehen Sie jetzt auch die Muttern an den Klemmbacken der
Tragarme fest an (siehe vorherigen Schritt).
Montage des Trägers.
Distanzscheibe
Träger verspannt
Führen Sie die Spannschrauben
durch die Öffnungen von Montageelementen, Trägerroh
und Distanzscheibe (Achten Sie darauf, dass der
Vierkant der Schraube richtig in der Stanzung des
Montageelements sitzt).
