Montageanleitung

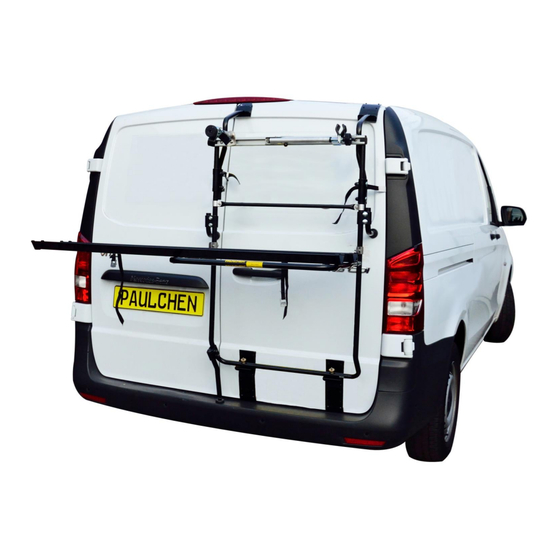

Heckträger für Mercedes Vito Flügeltüren
(W447)
Bj.: 10/14-
Zuladung: max. 50 kg
M-103
• Bitte vor Montagebeginn die gesamte Montageanleitung durchlesen.
• Bevor die oberen und die unteren Montageelemente eingehängt werden, muß die
gereinigt werden.
Art.Nr. 813723
+ Art.Nr. 221
Bitte folgen ⚫⚫⚫
gründlich
Hecktür
Werbung
Verwandte Anleitungen für Paulchen System 813723
Inhaltszusammenfassung für Paulchen System 813723
- Seite 1 Montageanleitung Heckträger für Mercedes Vito Flügeltüren Art.Nr. 813723 (W447) + Art.Nr. 221 Bj.: 10/14- Zuladung: max. 50 kg M-103 • Bitte vor Montagebeginn die gesamte Montageanleitung durchlesen. • Bevor die oberen und die unteren Montageelemente eingehängt werden, muß die gründlich Hecktür...
- Seite 2 ⚫⚫⚫ Montage der Befestigungselemente. Die Montageelementen wurden bereits werkseitig mit einem Lackschutz versehen, der nicht entfernt werden soll. Hängen Sie die oberen Montageelemente in die halb geöffnete Hecktür ein. Anschließend verschieben Sie die Montageelemente bei geschlossener Hecktür seitlich in die abgebildete Position. Der Abstand zwischen den Innenkanten der Montageelemente soll 545 mm betragen.
- Seite 3 ⚫⚫⚫Montage der Tragarme. Die Montage der Tragarme erfolgt mit den eingepressten Fixierstiften in der mittleren der 3 Bohrungen am Rohr des Rahmens. Es werden an den unteren Schrauben die Gurthalterungen für die Querlastgurte mit befestigt. Träger Gurthalter für Querlastgurte (s.u.)
- Seite 4 ⚫⚫⚫ Montage des Trägers. Die Montageelementen wurden bereits werkseitig mit einem Lackschutz versehen, der nicht entfernt werden soll. 5. Hängen Sie die Elemente in die leicht geöffnete Hecktür ein und richten Sie die unteren Montageelemente so aus, daß die Vierkantstanzungen der unteren Montageelemente genau unter den Bohrungen des Trägerrohres liegen. Träger verspannt Distanzscheibe 2,0 cm...
- Seite 5 ⚫⚫⚫ Montage des Belastungsverstärkers. Befestigen Sie den Belastungsverstärker unbedingt bei geschlossener Heckklappe gemäß Abbildung. Sie müssen fest auf der Stoßstange aufstehen, ohne sie einzudrücken. Bitte kleben Sie die mitgelieferte Lackschutzfolien unterhalb der Gelenkfüße Bereich des Druckpunktes auf die Stoßstange. Der Belastungsverstärker muß unbedingt montiert werden. Er entlastet die Heckklappe und verhindert das Ausklinken der unteren Montageelemente in Extremsituationen (Schlaglöcher oder Brems- und Ausweichmanöver).
- Seite 6 ⚫⚫⚫ Montage des Lastenrahmens. 2 - Lastenrahmen 7. Befestigen Sie den Lastenrahmen (2) mit Hilfe der dafür vorgesehenen Schellen (15) am Trägergestell (1). Der Lastenrahmen ist in der Höhe verstellbar. Beachten Sie jedoch, dass die Ladung (z. B. Fahrräder) weder das Kennzeichen noch die Heckbeleuchtung verdecken darf.
- Seite 7 ⚫⚫⚫ Montage der Querlasthaltebänder. Die Querlasthaltebänder ( 29) dienen der seitlichen Stabilisierung des Heckträgers. Hängen Sie die Querlasthaltebänder bei leicht geöffneter Hecktür ein. Schließen Sie die Hecktür und ziehen Sie beide Querlasthaltebänder leicht auf Spannung an. Abschließend ziehen Sie die Querlasthaltebänder gleichmäßig fest. RICHTIG FALSCH FALSCH...
- Seite 8 ⚫⚫⚫ Allgemeine Informationen : Mit dem PAULCHEN - Heckträger haben Sie ein vielseitig nutzbares Qualitätsprodukt erworben, das speziell auch auf Ihr Fahrzeug angepasst worden ist. Bitte montieren Sie das System nach vorliegender Anleitung; es geht ganz einfach. Sofern Sie dennoch Probleme haben sollten, rufen Sie uns gern über unten genannte Hotline an.
