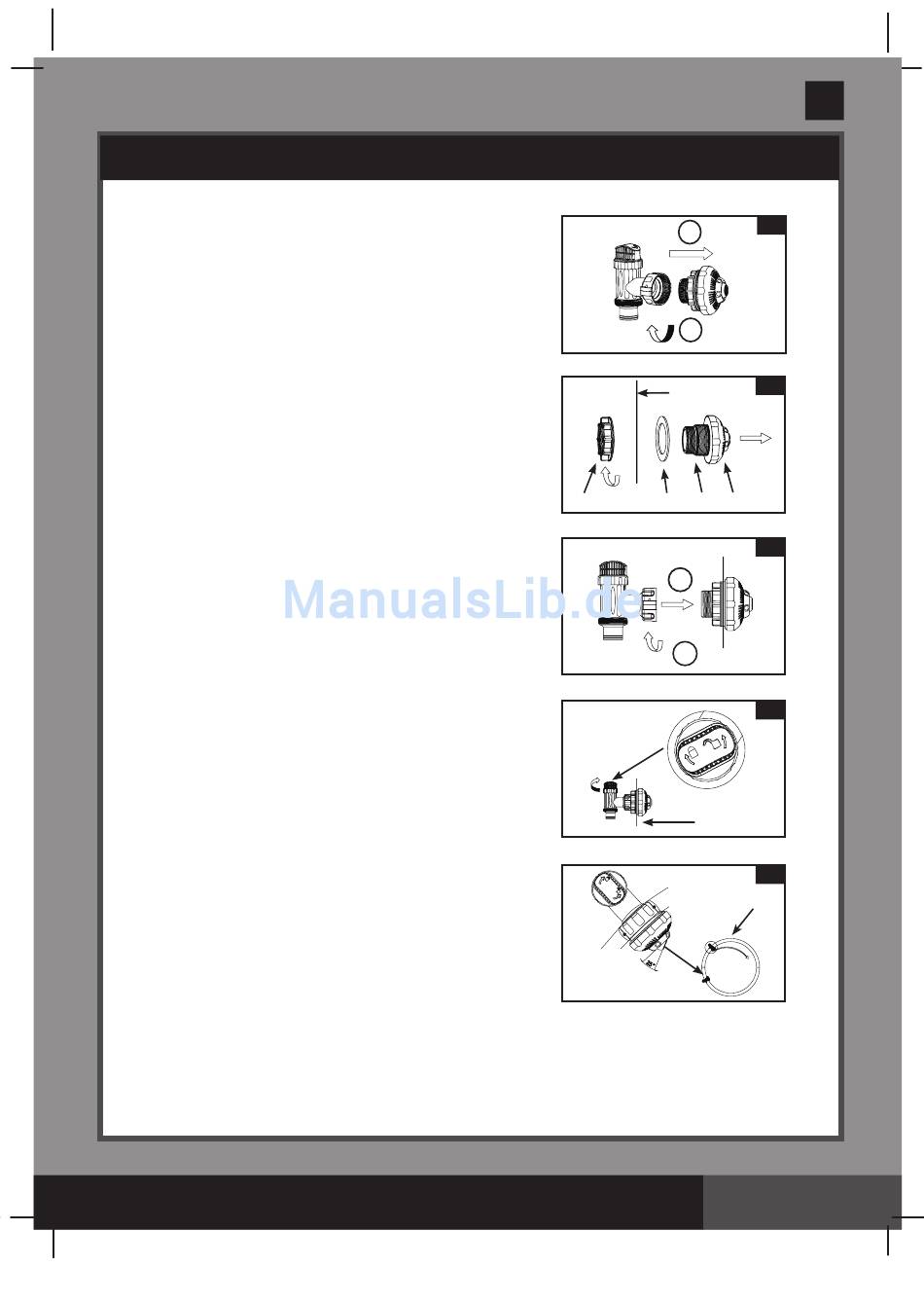

POOL-EINLAUFMUNDSTÜCK & KOLBENVENTIL EINRICHTUNG (optional)
1. Schrauben Sie die Ventilkolbenverbindung
gegen den Uhrzeigersinn auf und lösen Sie
ihn vom Schraubfilterverbinder (14) (siehe
dazu Zeichnung 5). Achten Sie darauf dass
der Stufendichtungsring (11) auf seinem
Platz bleibt. Stellen Sie den Ventilkolben am
Boden auf einen sicheren Platz.
2. Schrauben Sie die Filtermutter (12) gegen
den Uhrzeigersinn von der
Schraubverbindung (14) ab. Stecken Sie die
Unterlegscheibe (13) in die
Schraubverbindung (14).
3. Bringen Sie den Stutzen und den
Absperrschieber an der oberen Position vom
Poolwassereinlauf an. Stecken Sie das
Verbindungsstück (14) von der Innenseite der
Beckenwand aus in eines der vorbereiteten
Löcher, wobei die Unterlegscheibe auf der
Verbindung verbleibt und so auf der
Innenseite der Beckenwand platziert wird.
4. Vor dem Zusammenbau die Gewinde mit
Vaseline einfetten. Schrauben Sie die
Filtermutter im Uhrzeigersinn (12) mit der
flachen Seite der Filtermutter (12) in Richtung
zur Außenseite der Beckenwand wieder auf
den Schraubverbinder (14) (siehe dazu
Zeichnung 6).
5. Ziehen Sie von Hand das regulierbare
pool-einlaufmundstücke (15) und die
Filtermutter (12) auf dem
Schraubverbinder (14) fest.
6. Nehmen Sie den Kolbenventilbausatz.
Stellen Sie sicher dass der
Stufendichtungsring an der richtigen Stelle
sitzt.
7. Schrauben Sie die Ventilkolbenverbindung
wieder auf den Schraub-Filterverbinder (14)
(siehe dazu Zeichnung 7).
8. Drehen Sie den Ventilkolben-Griff im
Uhrzeigersinn auf geschlossene Stelle.
Stellen Sie sicher, dass der Ventilkolben
sicher bzw. fest geschlossen ist. Dieser
verhindert, dass das Wasser bei der
Befüllung rausfließt (siehe dazu
Zeichnung 8).
9. Für bessere Zirkulationsergebnisse stellen
Sie die Richtung des Mundstückkopfes so
ein, dass sie vom Poolabfluss wegzeigt
(siehe dazu Zeichnung 9).
10. Das Becken kann nun mit Wasser gefüllt
werden. Anweisungen hierfür finden sich im
Benutzerhandbuch für das freistehende
Becken.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(110GS) MODEL 634RC FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 06/25/2014
12
110
Deutsch
GS
5
2
1
6
AUSKLEIDUNG
INNENWAND
13 14 15
7
1
2
8
AUSKLEIDUNG
INNENWAND
9
Pool
FLIESSRICHTUNG
