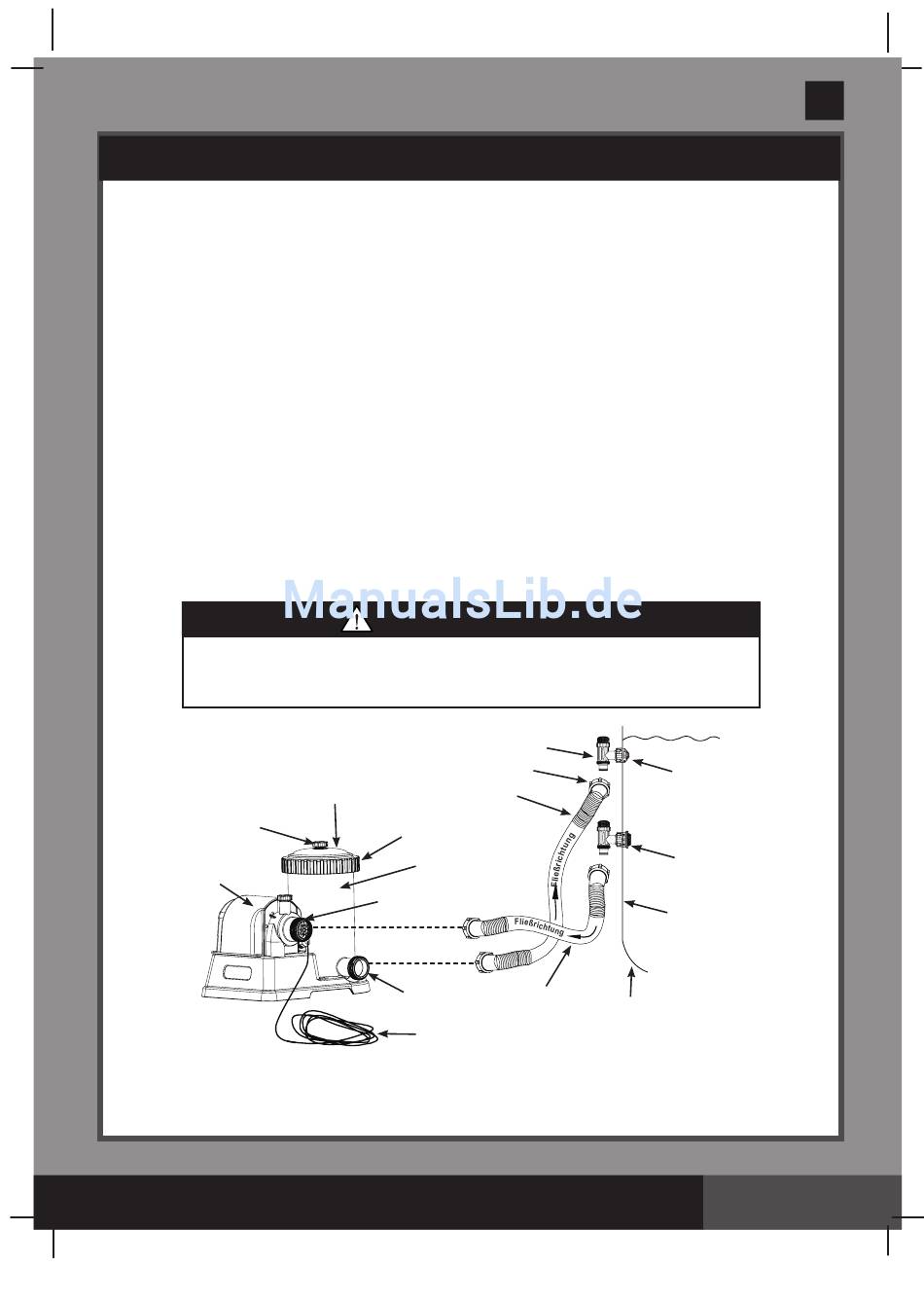

ANSCHLUSSSCHLAUCHMONTAGE
1. Nehmen Sie die Krystal Clear™ Filterpumpe und die Schläuche aus der Verpackung.
2. Legen Sie die Filterpumpe so dass der Wasserschlauchanschluss (8) mit dem
Kolbenventilsatz verbunden werden kann.
ACHTUNG: Die Montage der Filterpumpe muss auf einer stationären Plattform erfolgen.
Zu diesem Zweck befinden sich zwei Befestigungsbohrungen unten an der Pumpe.
3. Nehmen Sie die zwei Schläuche (8) und verbinden Sie den Schlauchanschluss mit der
Filterpumpe.
4. Schrauben Sie die Filtergehäusemanschette (1) gegen den Uhrzeigersinn vom Filtergehäuse
ab. Legen Sie diese an sicherer Stelle ab.
5. Die Filterpumpe ist ein luftdichtes System. Drehen Sie die beiden Luftventile (2 & 7) gegen
den Uhrzeigersinn um sie zu öffnen. Drehen Sie die Luftventile nur auf aber entfernen Sie
diese nicht, da ansonsten das Wasser mit großem Druck entweicht wenn der Motor
eingeschaltet ist, Verletzungsgefahr würde bestehen.
6. Entfernen Sie die Abdeckung des Filtergehäuses (4). Überprüfen Sie, ob sich eine
Filterpatrone im Gehäuse befindet. Wenn ja, setzen Sie die Abdeckung wieder auf und
schrauben Gehäusemanschette (1) von Hand fest auf das Filtergehäuse.
7. Ziehen Sie das Sediment-Ablassventil, das sich am Boden des Gehäuses befindet, leicht fest,
um sicherzustellen, dass kein Wasser austritt.
8. Wenn der Pool gefüllt ist verbinden Sie den Schlauch vom unteren Ende des Filtergehäuses
mit dem oberen Filtersatz. Die Schlauchverbindung wird am unteren Ende des
Ventilkolbensatzes gemacht. Benutzen Sie ein Schlauchanschlusstück um den Schlauch zu
befestigen.
9. Schließen Sie den zweiten Schlauch in der Mitte des Motorgehäuses an und verbinden Sie
ihn mit der verblbeibenden Verbindung in der Beckenwand.
Positionieren Sie dieses Produkt vom Pool entfernt um zu
verhindern, dass Kinder auf die Pumpe klettern, um in den Pool
zu gelangen.
ABDECKUNG DES
FILTERGEHÄUSES
LUFTABLASSVENTIL
MOTORGEHÄUSE
Die Montageanleitung informiert über besondere Erfordernisse für die Elektroinstallation und
beinhaltet Hinweise auf die landesweiten Verkabelungsmaßstäbe.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(110GS) MODEL 634RC FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 06/25/2014
ACHTUNG
VENTILKOLBENMONTAGE
SCHLAUCHANSCHLUSSSTÜCK
ABLASSSCHLAUCH
FILTERGEHÄUSE-
SCHRAUBMANSCHETTE
FILTERPATRONE
IM INNEREN
O-RING
SCHLAUCH
ANSAUGSCHLAUCH
O-RING
SCHLAUCH
STROMZULEITUNG
(ABILDUNG NICHT MASSSTABGERECHT)
Deutsch
WASSERSPIEGEL
REGULIERBARE
POOL-
EINLAUFMUNDSTÜCKE
SCHRAUB-
FILTERVERBINDER
AUSKLEIDUNG
INNENWAND
AUSKLEIDUNG
AUSSENWAND
