insTaLLaTion
MonTage

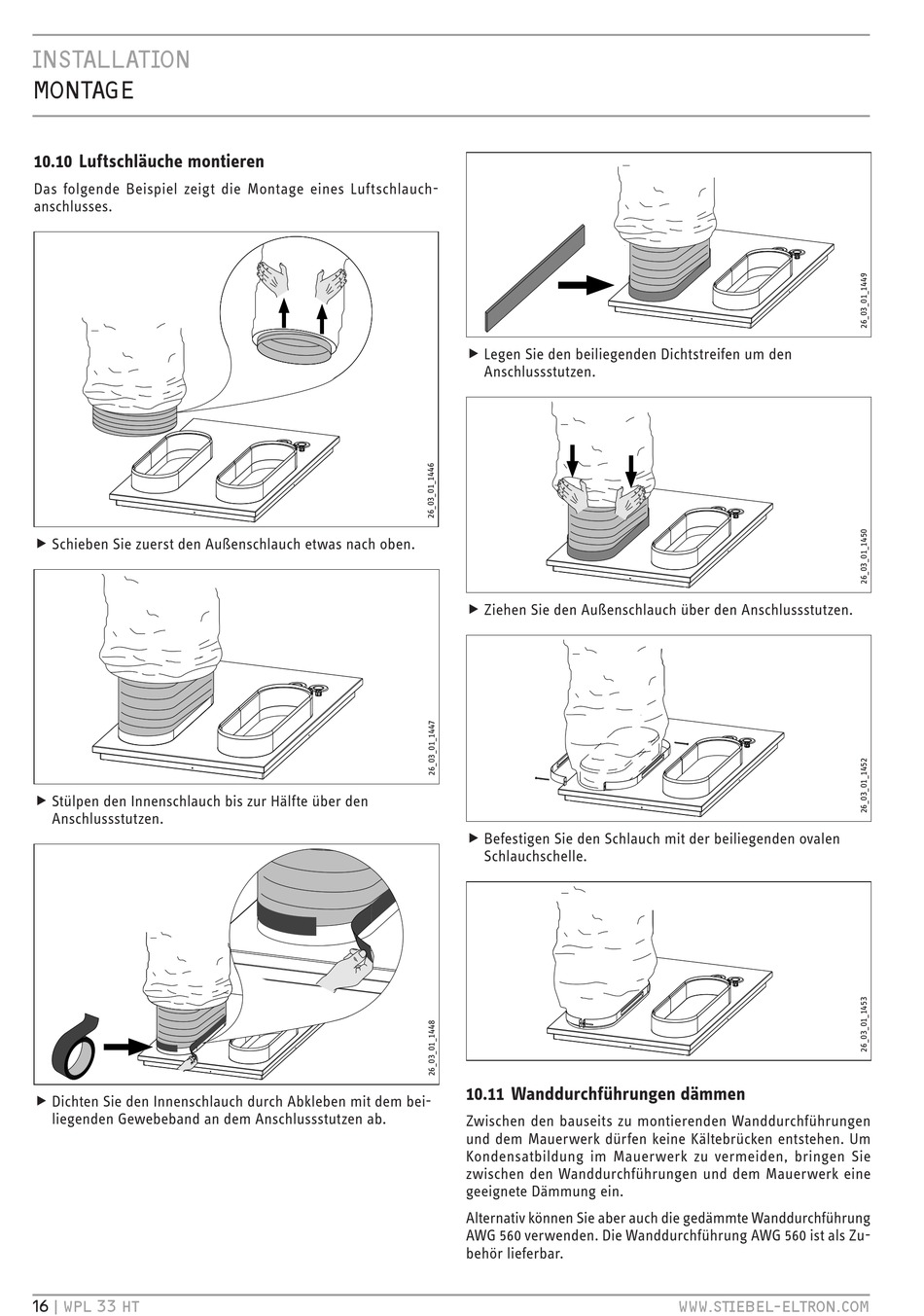

10.10 luftschläuche montieren
Das folgende Beispiel zeigt die Montage eines Luftschlauch-
anschlusses.
f Schieben Sie zuerst den Außenschlauch etwas nach oben. f
f Stülpen den Innenschlauch bis zur Hälfte über den f
Anschlussstutzen.
f Dichten Sie den Innenschlauch durch Abkleben mit dem bei- f
liegenden Gewebeband an dem Anschlussstutzen ab.
16 | WPL 33 HT
f Legen Sie den beiliegenden Dichtstreifen um den f
Anschlussstutzen.
f Ziehen Sie den Außenschlauch über den Anschlussstutzen. f
f Befestigen Sie den Schlauch mit der beiliegenden ovalen f
Schlauchschelle.
10.11 wanddurchführungen dämmen
Zwischen den bauseits zu montierenden Wanddurchführungen
und dem Mauerwerk dürfen keine Kältebrücken entstehen. Um
Kondensatbildung im Mauerwerk zu vermeiden, bringen Sie
zwischen den Wanddurchführungen und dem Mauerwerk eine
geeignete Dämmung ein.
Alternativ können Sie aber auch die gedämmte Wanddurchführung
AWG 560 verwenden. Die Wanddurchführung AWG 560 ist als Zu-
behör lieferbar.
