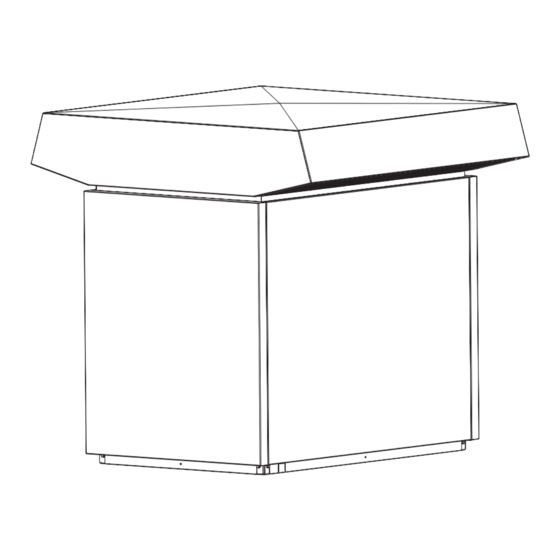

- Seite 1 Bedienung und installation luft|Wasser-Wärmepumpe » Wpl 33 Ht...
- Seite 2 Kontrollen vor Inbetriebnahme ������������������������������ 17 11.2 Erstinbetriebnahme �������������������������������������������� 17 Außerbetriebnahme ��������������������������������������� 18 12.1 Bereitschaft ������������������������������������������������������ 18 12.2 Spannungsunterbrechung ������������������������������������ 18 Störungsbehebung ����������������������������������������� 18 13.1 Elemente auf der IWS III HT ���������������������������������� 19 13.2 Kondensatabfluss reinigen������������������������������������ 19 | WPL 33 HT WWW.sTiebeL-eLTron.CoM...
- Seite 3 Hier stehen Maßnahmen zur Abwehr der Gefahr. Hinweis Wenn nicht anders angegeben, sind alle Maße in Milli- meter. 1.3.2 symbole, art der gefahr Lesen Sie die Texte neben diesen Symbolen sorgfältig durch. symbol art der gefahr Verletzung Stromschlag Brand WWW.sTiebeL-eLTron.CoM WPL 33 HT |...
- Seite 4 Bei Lufttemperaturen unter ca. + 7 °C schlägt sich die Luftfeuchtig- keit als Reif an den Verdampferlamellen nieder. Dieser Reifansatz wird automatisch abgetaut. Das dabei anfallende Wasser wird in der Abtauwanne aufgefangen und über einen Schlauch abgeleitet. | WPL 33 HT WWW.sTiebeL-eLTron.CoM...
- Seite 5 Heizung Sicherungen sind defekt. Sicherungen in der Haus- bleibt kalt. installation. Wasser lagert sich unter Der Kondensatabfluss Rufen Sie einen Fach- dem Gerät ab. könnte verstopft sein. handwerker, um den Kondensatabfluss reinigen zu lassen. WWW.sTiebeL-eLTron.CoM WPL 33 HT |...
- Seite 6 (Freiraum) im Untergrund vorsehen. Beachten Anlegefühler Sie hierzu auch das Kapitel „Montage / Aufstellung“. Tauchfühler Zubehör Außenaufstellung WPL 33 HT Zubehör Innenaufstellung WPL 33 HT 9.1.2 schallemission bei innenaufstellung Pufferspeicher Den Wert für den Schallleistungspegel können Sie dem Kapitel „Technische Daten / Datentabelle“...
- Seite 7 Ein unebener Untergrund kann das Geräuschverhalten beeinflussen. 9.2.2 Vorbereitung des montageorts bei außenaufstellung f Beachten Sie das Kapitel „Schallemission bei Außen aufstellung“! Beispiel: Fundament mit aussparung 1390 ≥500 ≥500 1 Luftaustritt 2 Lufteintritt 3 Hauptwindrichtung 4 Durchführung Versorgungsleitungen WWW.sTiebeL-eLTron.CoM WPL 33 HT |...
- Seite 8 Wärmedämmung vor Frost. Führen Sie die Wärmedämmung entsprechend geltender Verordnung aus. f Schützen Sie alle Versorgungsleitungen durch ein Installationsrohr vor Feuchtigkeit, Beschädigung und UV-Strahlung. Hinweis Beachten Sie beim Verlegen des Kondensatschlauches das Kapitel „Montage / Kondensatabfluss“. | WPL 33 HT WWW.sTiebeL-eLTron.CoM...
- Seite 9 4 Durchführung Versorgungsleitungen 5 Kondensatschlauch f Führen Sie die Wasser- und Elektro-Installationsleitungen von unten durch die Ausbruchöffnung im Boden in das Gerät hinein. Hinweis Montieren Sie die Verkleidungsteile erst nach Herstellung des elektrischen und hydraulischen Anschlusses. WWW.sTiebeL-eLTron.CoM WPL 33 HT |...
- Seite 10 Führen Sie den Kondensatschlauch rechts aus dem Gerät. Die Korrosionsprodukte, wie zum Beispiel Rostschlamm, können sich im Verflüssiger der Wärmepumpe absetzen und durch Quer- schnittsverengung Leistungsverluste der Wärmepumpe oder ein Abschalten durch den Hochdruckwächter bewirken. | WPL 33 HT WWW.sTiebeL-eLTron.CoM...
- Seite 11 10.5 Kondensatabfluss Für den Kondensatabfluss ist werkseitig ein Schlauch an der Ab- tauwanne montiert. Der Schlauch endet in der Nähe der Aus- bruchsöffnung im Bodenblech auf der rechten Seite des Kälte- aggregats. WWW.sTiebeL-eLTron.CoM WPL 33 HT |...
- Seite 12 Not-/Zusatzheizung und die Steuerung) ent- sprechend folgender Abbildung an. f Verlegen Sie die elektrischen Leitungen in der rechten Stütze. f Befestigen Sie die Leitungen mit Kabelbindern an den dafür vorgesehenen Löchern in der Stütze. 10.7.3 leitungsverlegung bei innenaufstellung | WPL 33 HT WWW.sTiebeL-eLTron.CoM...
- Seite 13 8,8 kW netzanschluss steuerung L, N, PE Steuereingänge: DHC (elektrische Not-/Zusatzheizung) anschlussklemme begleitheizung Ausgang: L, N, PE anschlussklemme Kleinspannung BUS High Bus Low BUS Ground “ + “ BUS “ + “ (wird nicht angeschlossen) WWW.sTiebeL-eLTron.CoM WPL 33 HT |...
- Seite 14 Klebestreifen ab. Die geschlitzten Klebestreifen liegen den Verkleidungsteilen bei. f Überkleben Sie die Löcher unten im Rahmen auf der rechten und linken Seite mit Gewebeband. Das Gewebeband liegt dem Zubehör „Luftschlauch“ bei. | WPL 33 HT WWW.sTiebeL-eLTron.CoM...
- Seite 15 Befestigen Sie den Luftschlauch in Abständen von ca. 1 m. Aufgrund seiner Flexibilität würde er sonst durchhängen. f Gleichen Sie die Luftschläuche an den Enden formmäßig den ovalen Anschlussstutzen an der Abdeckung und den Schlauchanschlussplatten an. Die Schlauchanschlussplatten sind als Zubehör lieferbar. WWW.sTiebeL-eLTron.CoM WPL 33 HT |...
- Seite 16 Kondensatbildung im Mauerwerk zu vermeiden, bringen Sie zwischen den Wanddurchführungen und dem Mauerwerk eine geeignete Dämmung ein. Alternativ können Sie aber auch die gedämmte Wanddurchführung AWG 560 verwenden. Die Wanddurchführung AWG 560 ist als Zu- behör lieferbar. | WPL 33 HT WWW.sTiebeL-eLTron.CoM...
- Seite 17 Sie den Reset-Knopf drücken. füllt und den Schnellentlüfter geöffnet? 11.1.4 netzanschluss 11.1.2 temperaturfühler - Haben Sie den Netzanschluss fachgerecht ausgeführt? - Haben Sie den Außenfühler und den externen Rücklauffühler (in Verbindung mit Pufferspeicher) richtig angeschlossen und platziert? WWW.sTiebeL-eLTron.CoM WPL 33 HT |...
- Seite 18 Kontrolle der Einstellungen auf der IWS III Die elektrische Not-/Zusatzheizung (DHC) dürfen Sie in diesem Fall nicht anschließen. schiebeschalter (Ba) f Kontrollieren Sie, ob der Schiebeschalter (BA) korrekt ein- gestellt ist: 1 Leuchtdioden 2 Resettaster 3 Schiebeschalter (WP-Typ) 4 Schiebeschalter (BA) | WPL 33 HT WWW.sTiebeL-eLTron.CoM...
- Seite 19 Wird das Gerät bivalent mit einem zweiten Wärmeerzeuger be- trieben, muss der Schiebeschalter auf folgende Stellung gebracht werden: Die Netzversorgung für die elektrische Not-/Zusatzheizung (DHC) dürfen Sie in diesem Fall nicht anschließen. WWW.sTiebeL-eLTron.CoM WPL 33 HT |...
- Seite 20 Nehmen Sie die Verkleidungsteile ab (siehe Kapitel „Montage“). f Prüfen Sie den Schlauch und das Rohr des Kondensatablaufs. f Beseitigen Sie Verschmutzungen und Verstopfungen sofort. f Bringen Sie die Verkleidungsteile wieder am Gerät an (siehe Kapitel „Montage“). | WPL 33 HT WWW.sTiebeL-eLTron.CoM...
- Seite 21 WarTung WWW.sTiebeL-eLTron.CoM WPL 33 HT |...
- Seite 22 15. technische daten 15.1 elektroschaltplan L1 L2 L3 L1 L2 L3 N gnge > T to X45N to X45L to X40 to A5 to A5 T > sw bl > to X46 P3=3200W P2=3000W P1=2600W | WPL 33 HT WWW.sTiebeL-eLTron.CoM...
- Seite 23 TeCHnisCHe daTen ” + “ to X1/4 to X1/1 X3/0,1,4 > WWW.sTiebeL-eLTron.CoM WPL 33 HT |...
- Seite 24 X37 IWS Stecker 5 polig - el.Einspritzventil X38 IWS Stecker 3 polig - Ölsumpf X39 IWS Stecker 7 polig Temperatur X40 IWS Stecker 6 polig HT Spezial X41 Verbindungsplatine X42 CSW Stecker 5 polig com2 | WPL 33 HT WWW.sTiebeL-eLTron.CoM...
- Seite 25 TeCHnisCHe daTen 15.2 anschlüsse und maße außenaufstellung g01 Lufteintritt g02 Luftaustritt Durchführung Versorgungsleitung WWW.sTiebeL-eLTron.CoM WPL 33 HT |...
- Seite 26 TeCHnisCHe daTen innenaufstellung 1390 b01 Durchführung elektr. Leitungen d45 Kondensatablauf e01 Heizung Vorlauf e02 Heizung Rücklauf g01 Lufteintritt g02 Luftaustrittt | WPL 33 HT WWW.sTiebeL-eLTron.CoM...
- Seite 27 Leistungsdaten gelten für neue Geräte mit sauberen Wärmeübertragern. Die Leistungsaufnahme der integrierten Hilfsantriebe sind Maximalangaben und können je nach Betriebspunkt variieren. Die Leistungsaufnahme der integrierten Hilfsantriebe ist bereits in den Leistungsangaben der Wärmepumpe entsprechend EN 14511 enthalten. WPL 33 HT grundgerät Bestellnummer 229938 Wärmeleistungen nach en 14511 Wärmeleistung bei A-15/W35 (EN 14511)
- Seite 28 TeCHnisCHe daTen WPL 33 HT grundgerät elektrische daten Absicherung Verdichter 3 x C32 Absicherung Steuerung 1 x B 16 Absicherung Not-/Zusatzheizung 3 x B 16 Frequenz Phasen Verdichter 3/N/PE Phasen Steuerung 1/N/PE Phasen Not-/Zusatzheizung 3/N/PE Nennspannung Verdichter Nennspannung Steuerung...
- Seite 29 LeisTungsdiagraMMe 16. leistungsdiagramme legende für die leistungsdiagramme Außentemperatur [°C] Wärmeleistung [kW] Vorlauftemperatur 35 °C Vorlauftemperatur 45 °C Vorlauftemperatur 55 °C Vorlauftemperatur 65 °C Vorlauftemperatur 75 °C 16.1 wärmeleistung WWW.sTiebeL-eLTron.CoM WPL 33 HT |...
- Seite 30 LeisTungsdiagraMMe 16.2 leistungsaufnahme 16.3 leistungszahl | WPL 33 HT WWW.sTiebeL-eLTron.CoM...
- Seite 31 Herstell-Nr: mit externen Wärmeaustauscher nein Fabrikations-Nr: mit internen Wärmeaustauscher nein Aufstellung der Wärmepumpe: STE Produkte: Typen: außen innen Keller Fremdfabrikate: Typen: auf Betonsockel auf Streifenfundament auf ebenen Boden waagerecht: nein schallentkoppelt gegen Gebäude: nein WWW.sTiebeL-eLTron.CoM WPL 33 HT |...
- Seite 32 Parametrierung gemäß Inbetriebnahmeprotokoll des Regel- Frostsicherheitsgrenze: gerätes 14. Elektrischer Anschluß: Wasser Brunnen Oberfl ächenwasser Leitungstyp: Sonstige: Aderzahl: Querschnitt: Verlegung gemäß VDE nein 11. Wärmeverteilsystem: Steuerleitung Wärmepumpe: Fußboden Konvektoren Leitungstyp: Platten Radiatoren Aderzahl: Auslegungstemperatur: VL °C/ RL °C Querschnitt: | WPL 33 HT WWW.sTiebeL-eLTron.CoM...
- Seite 33 16. Überprüfung nach VDE 0701 nach 10 minütiger Betriebszeit an der WP gemessen: durchgeführt: nein Eintritt Sole/Wasser/Luft: °C Werte in Ordnung: nein Austritt Sole/Wasser/Luft: °C Vorlauf Wärmepumpe: °C Rücklauf Wärmepumpe: °C 17. Anlagenskizze Ort, Datum Fachhandwerker WWW.sTiebeL-eLTron.CoM WPL 33 HT |...
- Seite 34 Dieses Gerät ist mit dem Kältemittel R407C gefüllt. Das Kältemittel R407C ist ein im Kyoto-Protokoll verzeichnetes fluoriertes Treibhausgas mit einem globalen Treibhauspotenzial (GWP) = 1653. Das Kältemittel R407C darf nicht in die Atmosphäre abgelassen werden. | WPL 33 HT WWW.sTiebeL-eLTron.CoM...
- Seite 35 Schäden oder Folgeschäden, die durch das Gerät ver- oder schreiben Sie uns: ursacht werden, insbesondere auf Ersatz außerhalb des Gerätes Stiebel Eltron GmbH & Co. KG entstandener Schäden, geltend machen. Gesetzliche Ansprüche - Kundendienst - des Kunden uns gegenüber oder gegenüber Dritten bleiben un- Fürstenberger Straße 77, 37603 Holzminden...
