Montageanleitung

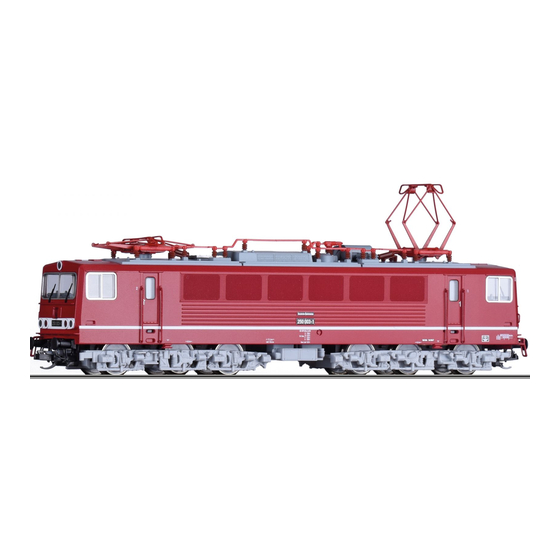

Art.-Nr. 502190 – BS analog BR 250 003-1 „Workshop 2020"
Art.-Nr. 502192 – BS digital BR 250 003-1 „Workshop 2020"
Hinweis:
Der Bausatz wurde unter Aufsicht unserer Qualitätssicherung zusammengestellt und
zweckentsprechend verpackt, um Mängel und Schäden jeder Art auszuschließen.
Mit dem Kauf und der Aushändigung geht der Bausatz in das Eigentum des Käufers über.
Alle Beschädigungen oder Verluste an Teilen und Baugruppen, die auf unsachgemäße
Behandlung durch den Käufer zurückzuführen sind, gehen zu Lasten des Käufers.
Ein Ersatz durch uns kann nur kostenpflichtig erfolgen.
Vorsicht,
beim Trennen der vorläufig zusammengesetzten Teile: Oberteil, Leiterplatte und Rahmen!
Montageanleitung:
1. Aufziehen der Haftreifen auf den Treibradsatz (2 Stück
Jeweils einen Haftreifen auf einen Treibradsatz, Radscheibe mit der Vertiefung in der
Lauffläche, aufziehen.
2. Montage der Drehgestelle vollständig (2 Stück)

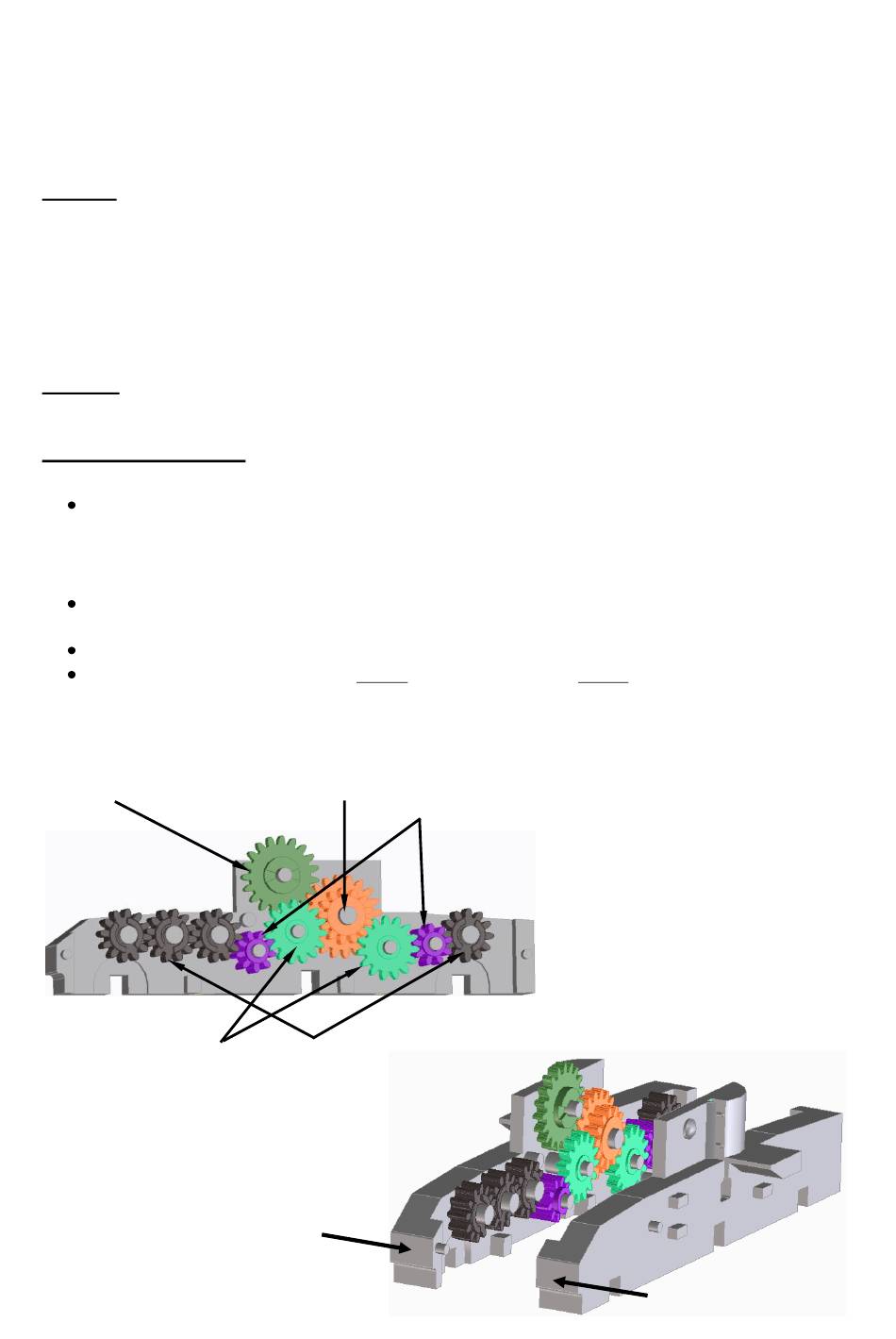

Am Drehgestell Teil A die Lagerzapfen der Zahnräder sparsam ölen und die Zahnräder wie in
der Abb. 1 dargestellt aufstecken.
Begonnen wird mit dem Stufenzahnrad Z 20/13.
Anschließend ist das Drehgestell Teil A mit dem Drehgestell Teil B zu verschließen. Abb. 2
(kräftig zusammendrücken)
Abb. 1
Z 19
Stufenzahnrad Z 20/13
Z12
Z9
Z15
Teil A
Teil B
1
)
Abb. 2
