Kapitel 5

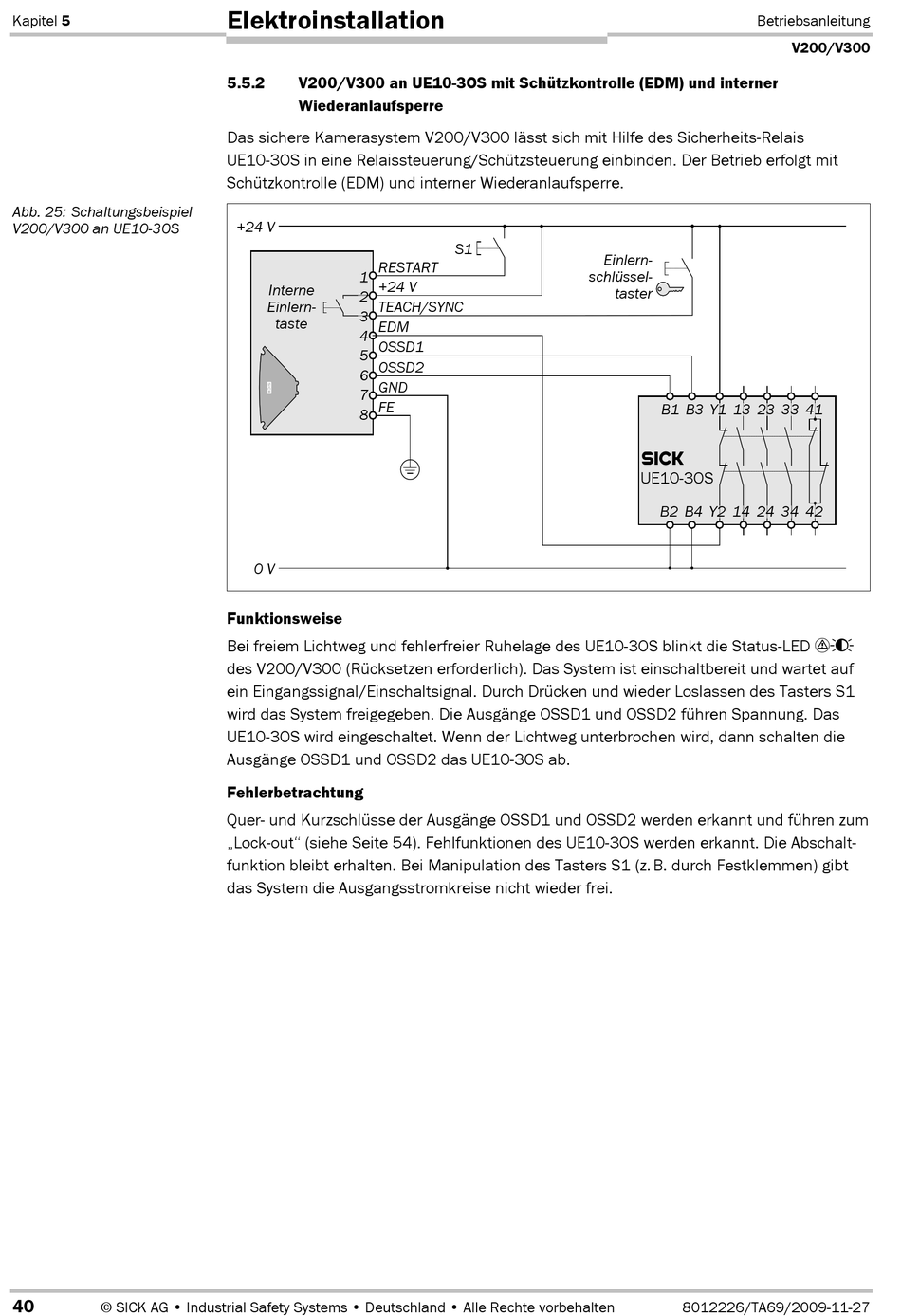

Abb. 25: Schaltungsbeispiel
V200/V300 an UE10 3OS
40
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Elektroinstallation
5.5.2 V200/V300 an UE10 3OS mit Schützkontrolle (EDM) und interner
Wiederanlaufsperre
Das sichere Kamerasystem V200/V300 lässt sich mit Hilfe des Sicherheits-Relais
UE1013OS in eine Relaissteuerung/Schützsteuerung einbinden. Der Betrieb erfolgt mit
Schützkontrolle (EDM) und interner Wiederanlaufsperre.
+24 V
RESTART
1
+24 V
Interne
2
Einlern- TEACH/SYNC
3
taste
EDM
4
OSSD1
5
OSSD2
6
GND
7
FE
8
0 V
Funktionsweise
Bei freiem Lichtweg und fehlerfreier Ruhelage des UE1013OS blinkt die Status1LED
des V200/V300 (Rücksetzen erforderlich). Das System ist einschaltbereit und wartet auf
ein Eingangssignal/Einschaltsignal. Durch Drücken und wieder Loslassen des Tasters S1
wird das System freigegeben. Die Ausgänge OSSD1 und OSSD2 führen Spannung. Das
UE1013OS wird eingeschaltet. Wenn der Lichtweg unterbrochen wird, dann schalten die
Ausgänge OSSD1 und OSSD2 das UE1013OS ab.
Fehlerbetrachtung
Quer- und Kurzschlüsse der Ausgänge OSSD1 und OSSD2 werden erkannt und führen zum
„Lock1out" (siehe Seite 54). Fehlfunktionen des UE1013OS werden erkannt. Die Abschalt-
funktion bleibt erhalten. Bei Manipulation des Tasters S1 (z. B. durch Festklemmen) gibt
das System die Ausgangsstromkreise nicht wieder frei.
S1
Einlern-
schlüssel-
taster
Betriebsanleitung
V200/V300
B1 B3 Y1 13 23 33 41
UE10-3OS
B2 B4 Y2 14 24 34 42
