Betriebsanleitung
V200/V300

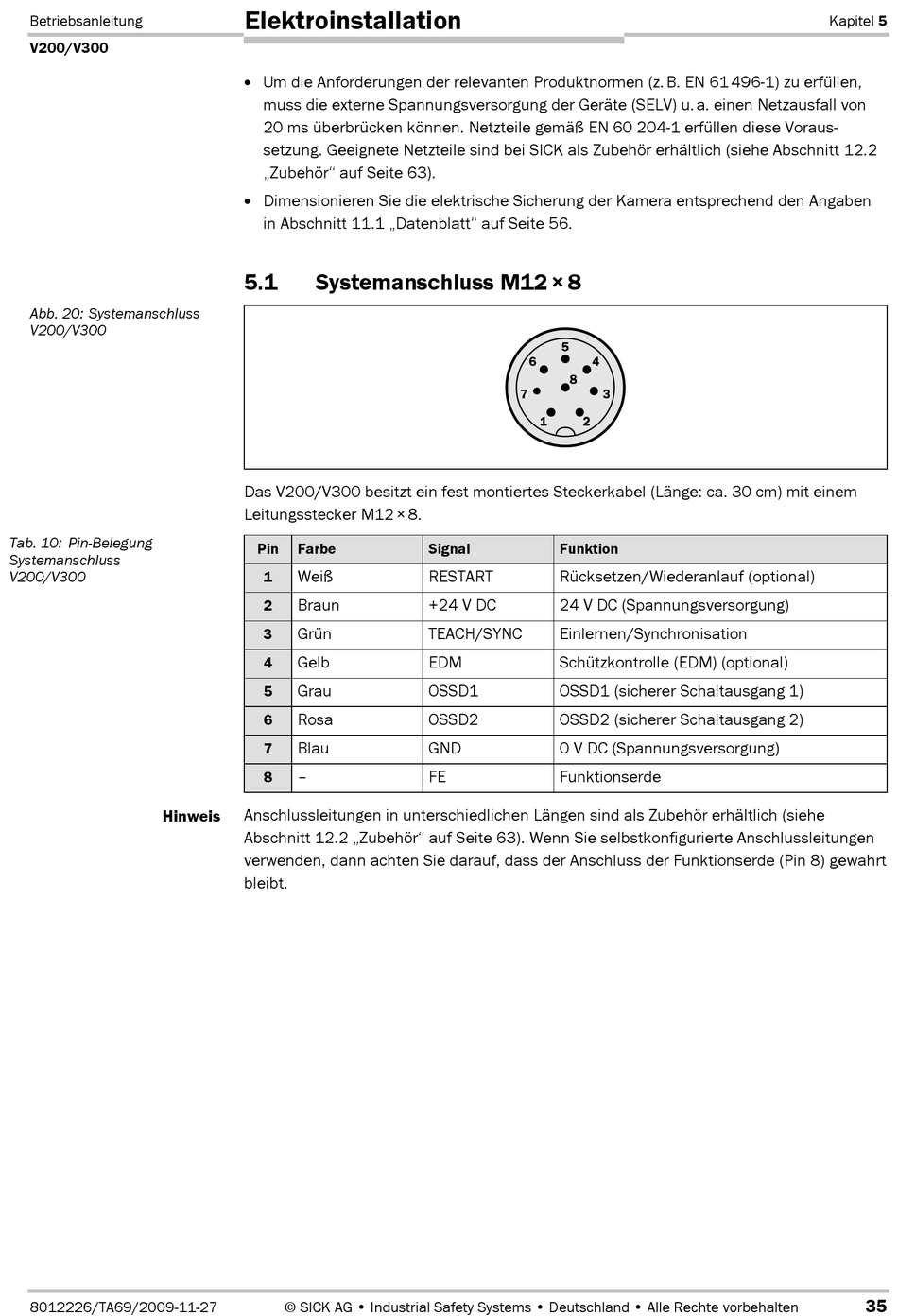

Abb. 20: Systemanschluss
V200/V300
Tab. 10: Pin-Belegung
Systemanschluss
V200/V300
Hinweis
8012226/TA69/2009-11-27
Elektroinstallation
Um die Anforderungen der relevanten Produktnormen (z. B. EN 61 496G1) zu erfüllen,
muss die externe Spannungsversorgung der Geräte (SELV) u. a. einen Netzausfall von
20 ms überbrücken können. Netzteile gemäß EN 60 204G1 erfüllen diese Voraus-
setzung. Geeignete Netzteile sind bei SICK als Zubehör erhältlich (siehe Abschnitt 12.2
„Zubehör" auf Seite 63).
Dimensionieren Sie die elektrische Sicherung der Kamera entsprechend den Angaben
in Abschnitt 11.1 „Datenblatt" auf Seite 56.
5.1 Systemanschluss M12 × 8
Das V200/V300 besitzt ein fest montiertes Steckerkabel (Länge: ca. 30 cm) mit einem
Leitungsstecker M12 × 8.
Pin Farbe
Weiß
1
Braun
2
Grün
3
Gelb
4
Grau
5
Rosa
6
Blau
7
–
8
Anschlussleitungen in unterschiedlichen Längen sind als Zubehör erhältlich (siehe
Abschnitt 12.2 „Zubehör" auf Seite 63). Wenn Sie selbstkonfigurierte Anschlussleitungen
verwenden, dann achten Sie darauf, dass der Anschluss der Funktionserde (Pin 8) gewahrt
bleibt.
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Signal Funktion
RESTART Rücksetzen/Wiederanlauf (optional)
+24 V DC 24 V DC (Spannungsversorgung)
TEACH/SYNC Einlernen/Synchronisation
EDM Schützkontrolle (EDM) (optional)
OSSD1 OSSD1 (sicherer Schaltausgang 1)
OSSD2 OSSD2 (sicherer Schaltausgang 2)
GND 0 V DC (Spannungsversorgung)
FE Funktionserde
Kapitel 5
35
